Datos del producto:
|
Uso típico: | medida del interfaz | Forma de la antena: | Rod |
---|---|---|---|
MODELO DEL PRODUCTO: | NYCZ500 | Material de la antena: | 304, 316 |
Gama de medición: | 0-50~5000m m | Exactitud de medición: | ±0.5mm |
Clase de la protección: | IP 65 (opcional) | Grado a prueba de explosiones: | ExiaIICT6Ga (opcional) |
Alta luz: | Indicador llano líquido del radar,Sensor llano líquido del radar magnetostrictivo,Transmisor llano del radar IP65 |

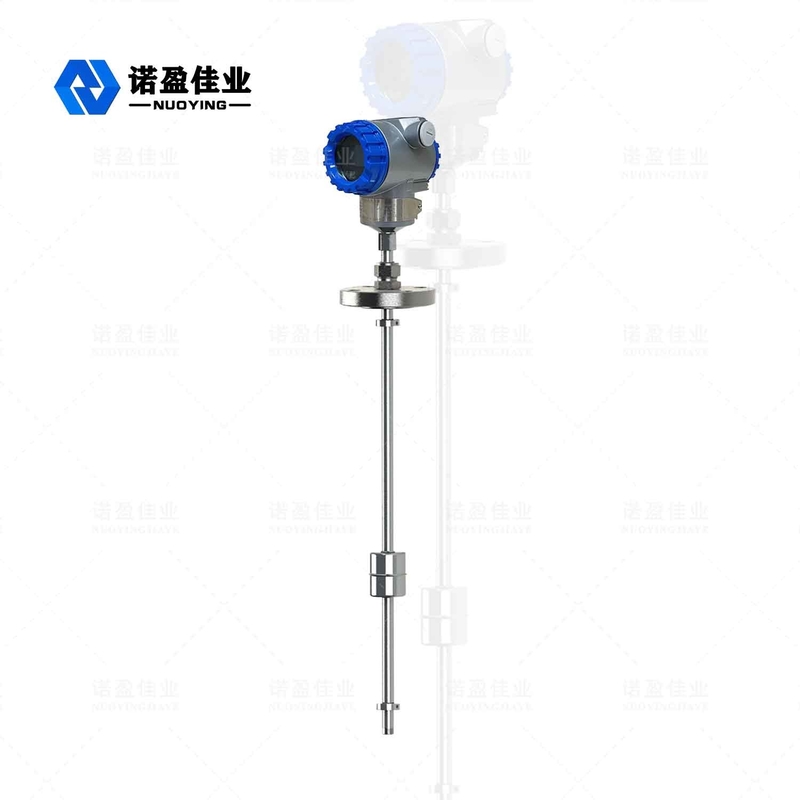

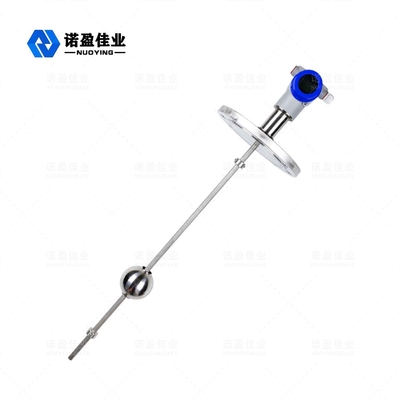

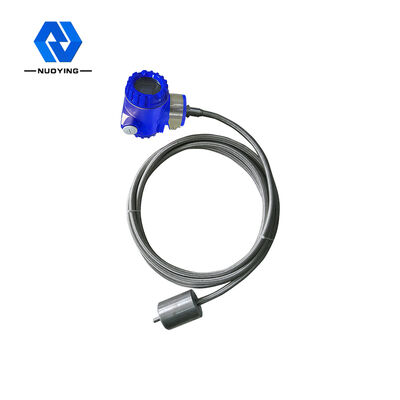

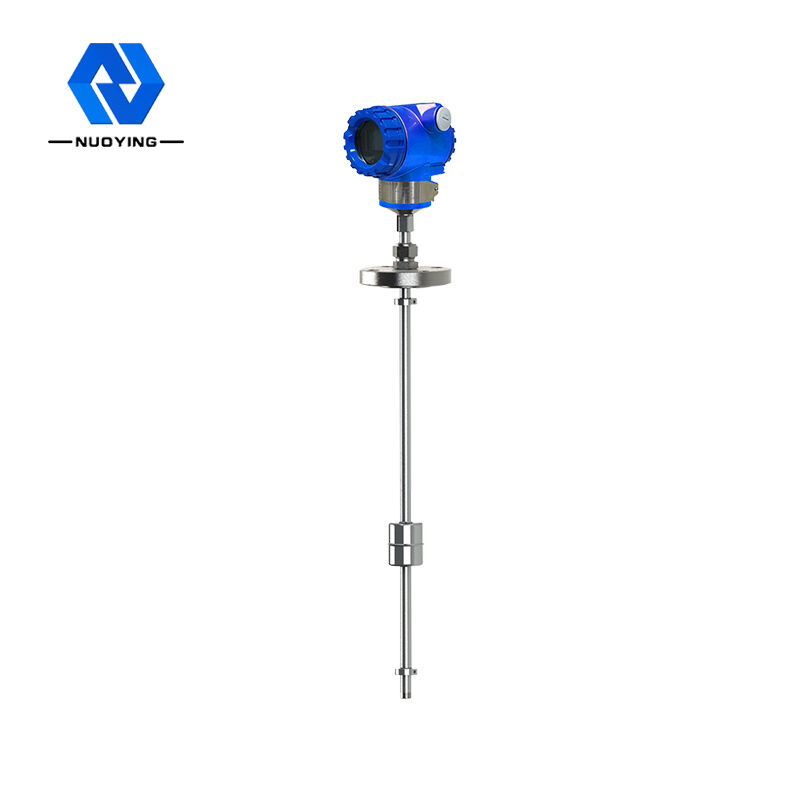

Metro llano líquido magnetostrictivo de la buena seguridad de la alta precisión
Principio de funcionamiento líquido magnetostrictivo del metro llano
Cuando los trabajos líquidos magnetostrictivos del metro llano, el generador de pulso en el almacén electrónico envían un pulso inicial. Cuando el pulso inicial se transmite en el alambre de la guía de onda, un campo magnético de rotación se genera a lo largo de la dirección del alambre de la guía de onda. Cuando este campo magnético resuelve el campo magnético permanente en la bola de flotación, un efecto magnetostrictivo se produce, haciendo el alambre de la guía de onda torcer para generar una onda mecánica de velocidad constante. Las propagaciones mecánicas de la onda en dos direcciones, la onda mecánica que alcanza el extremo de la barra de medición son absorbidas por el apagador, y la onda mecánica transmitida de nuevo a la dirección del almacén electrónico es detectada por el mecanismo de la recogida de la energía instalado en el almacén electrónico, y convertido en pulsos actuales correspondientes, el mecanismo de la recogida de la energía después de calcular la diferencia de tiempo entre los dos pulsos, la altura del nivel líquido medido puede ser medida exactamente.
Parámetro técnico líquido magnetostrictivo del metro llano
Fuente de alimentación | 24VDC (opcional) |
Salida de la señal | CIERVO (opcional) |
Trabajo actual | 4… 20mA |
Características de la carga | Cuando la salida actual, la resistencia de carga máxima es 600Ω; Salida del voltaje, la resistencia de carga máxima de 2mA |
Temperatura de proceso | -40~+200°C |
Tiempo de respuesta | 0.2~5ms |
Presión de proceso | -0.1~10.0MPa |
Conexión de proceso | reborde (opcional) |
Resolución | ±1mm |
Clase de la protección | IP 67 (opcional) |
Grado a prueba de explosiones | ExiaIICT6Ga (véase el certificado) |
