Datos del producto:
|
| Modelo del Producto: | NYRD704, | Precisión de la medición: | 0,05% ~ 0,1% F.S |
|---|---|---|---|
| Aplicación tipica: | Polvo (cenizas volantes, polvo de la piedra caliza, polvo del cemento | salida de la señal: | 4… 20mA/HART/RS485/Modbus… |
| Material de la antena: | 316 | Grado a prueba de explosiones: | ExiaIICT6Ga |
| Alta luz: | Medidor de nivel de Radar de cable de conexión coaxial,medidor de nivel de Radar de onda guiada 704,transmisor de nivel de Radar 6m |
||

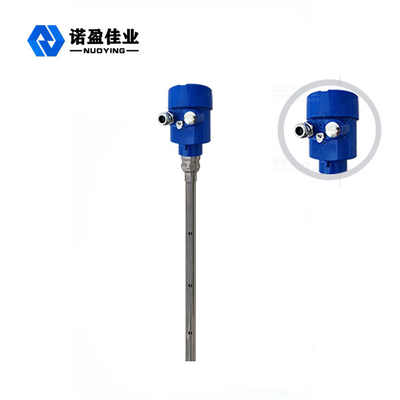

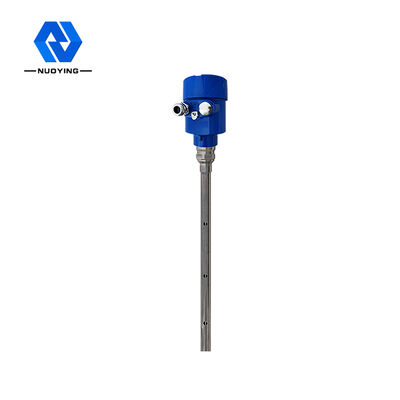

conexión coaxial de los 6m NYRD 704 y metro llano del radar sabio de la onda dirigida
Principio de funcionamiento de conexión coaxial de los 30m y de metro llano de NYRD 704 del radar sabio de la onda dirigida en trabajo
La conexión coaxial y el pulso sabio emitidos por el radar de la onda dirigida propaga a lo largo del componente de la detección (el cable de acero o barra de acero), y encuentra los medios probados. Debido al cambio súbito de la constante dieléctrica, causa la reflexión, y una parte de la energía de pulso se refleja detrás. El intervalo de tiempo entre el pulso transmitido y el pulso reflejado es proporcional a la distancia del medio medido.
Proceso entrado
El radartool de la onda dirigida es un equipo de medida basado en el principio de viaje del tiempo. La onda de radar corre en la velocidad de la luz, y el tiempo en marcha se puede convertir en señal llana del objetivo por los componentes electrónicos. La punta de prueba emite pulso y propagaciones de alta frecuencia a lo largo de la punta de prueba del cable o de la barra.
Proceso de salida
Incorporando la altura vacía E del tanque (= cero), la altura completa F del tanque (= gama completa) y algunos parámetros del uso, los parámetros del uso adaptarán automáticamente el metro a las condiciones de medición, correspondiente a la salida 4-20mA.

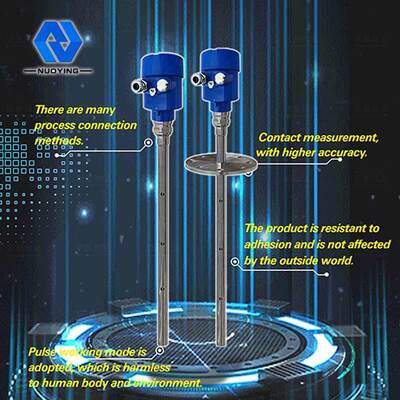

Características del diseño de los 30m antis-Corrtsion y metro llano del radar de la onda dirigida de PTFE NYRD 701 en temperatura alta y la presión
◎El metro del nivel del objeto del radar de la onda dirigida adopta la tecnología de proceso avanzada de la microonda y la tecnología de proceso única de Echo Discovery Echo, medida del contacto, alta exactitud de la medida, una medida más exacta. Recientemente, el radar de la onda dirigida no es afectado por el ambiente externo tal como temperatura y adherencia medias.
◎La serie 70-X dirigió el metro del nivel del objeto del radar de la onda que es conveniente para las condiciones y los usos complicados de trabajo versátiles debido a los modos de conexión de los versprocess y a los tipos del módulo de la detección. Por ejemplo: medio de alta temperatura, alto-ejercido presión sobre y bajo de la constante dieléctrica.
◎El modo de trabajo del pulso, poder bajo de la emisión, se puede instalar en una variedad de corrosivo, envases del no metal, ningún daño al cuerpo humano y el ambiente.
Parámetro técnico del metro llano del radar de la onda dirigida de la exactitud contactable y alta NYRD 701 de los 30m en la temperatura alta, presión

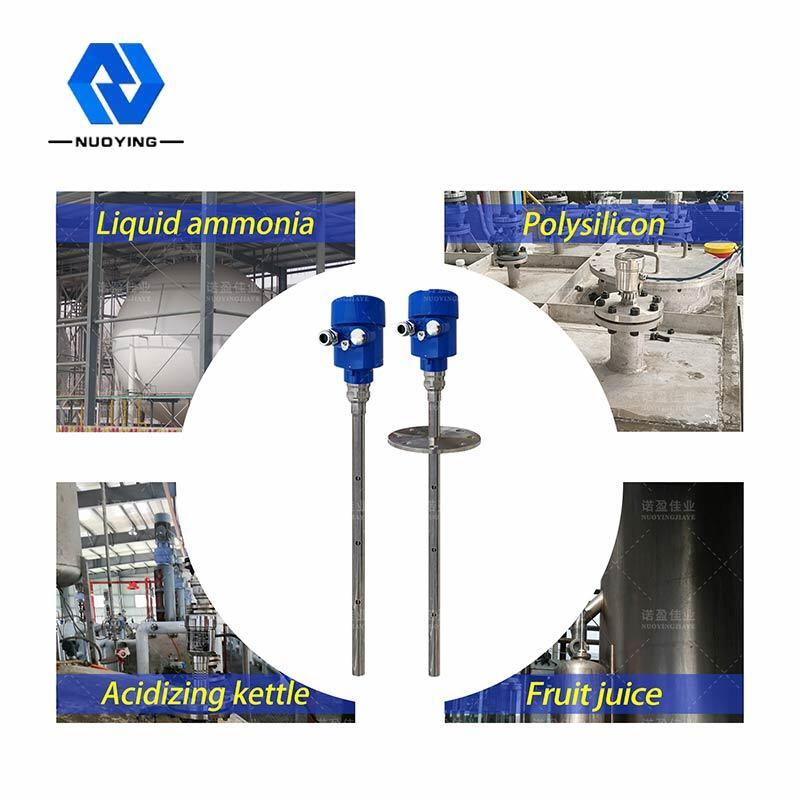

| Uso típico | Líquido (corrosión fuerte, constante dieléctrica baja, adherencia, temperatura alta y alta presión) |
| Polvo (cenizas volantes, polvo de la piedra caliza, polvo del cemento) | |
| Sólido (pequeñas partículas) | |
| Modelo del producto | NYRD704, |
| Forma de la antena | Tipo de cable, tipo de la barra |
| Material de la antena | PTFE |
| Muestreo del eco | 55 veces /s |
| Gama de medición | los 6m |
| Exactitud de la medida | 0,05% ~ 0,1% F.S |
| Fuente de alimentación | 24VDC |
| Salida de la señal | 4… 20mA/HART/RS485/Modbus… |
| Temperatura de proceso | -40~ °C +500 |
| Presión de proceso | -0.1~2.0MPa, - 0.1~4.0MPa |
| Conexión de proceso | reborde |
| Interfaz eléctrico | M20×1.5, ½ “NPT |
| Grado de la protección | IP 65, IP 67 |
| Grado a prueba de explosiones | ExiaIICT6Ga |
Nota del ※: El producto se puede modificar para requisitos particulares según los requisitos específicos de usuarios.
