Datos del producto:
|
| MODELO DEL PRODUCTO: | NYRD702 | Forma de la antena: | Tipo de cable, Rod Type |
|---|---|---|---|
| Gama de medición: | los 6M | Fuente de alimentación: | 24VDC (de dos hilos, de cuatro cables), 220VAC |
| Material de la antena: | PTFE/304/316 | El muestreo del eco: | 55 veces/s |
| Precisión de la medida: | 0.05%~0.1% F.S | Temperatura de proceso: | -40~+130℃, - 40~+250℃, - 40~+500℃ |
| Alta luz: | transmisor del radar de la onda dirigida de los 6m,Transmisor llano del radar contactable de la onda dirigida,Sensor llano dirigido microonda del radar |
||

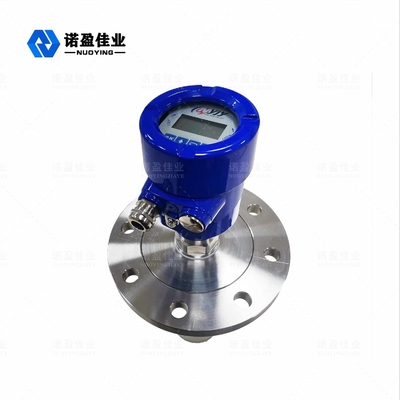

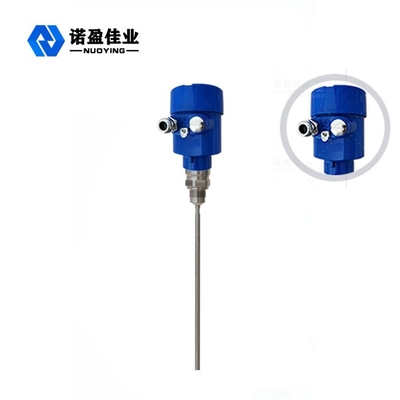

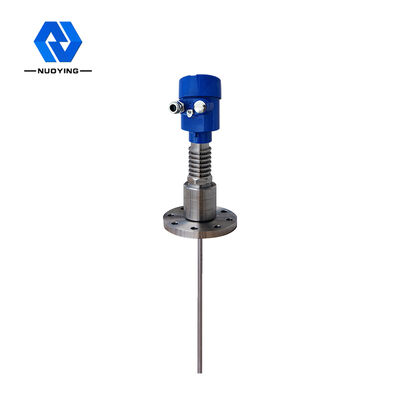

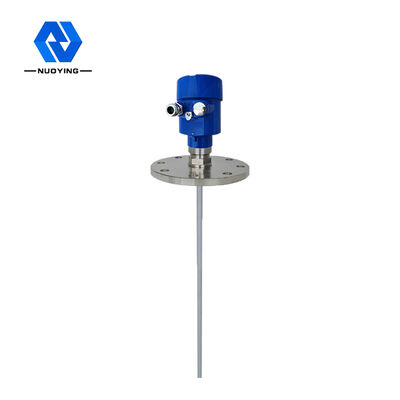

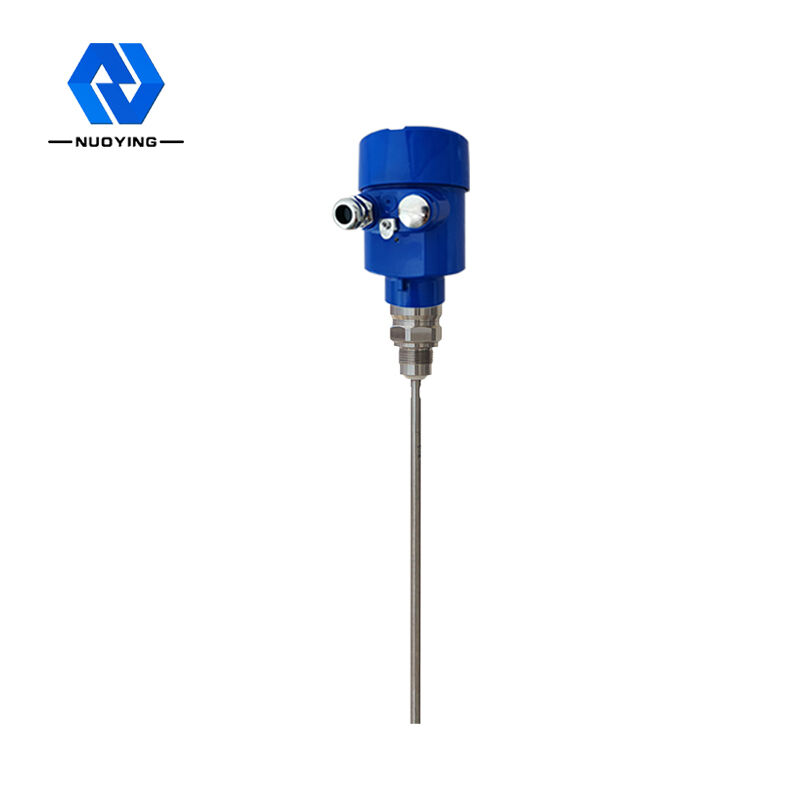

Exactitud contactable llana del transmisor los 6m del radar de la onda dirigida de NYRD 702 alta
Principio de funcionamiento exactitud contactable llana del transmisor los 6m del radar de la onda dirigida de NYRD 702 de alta
El pulso de alta frecuencia de la microonda emitido por el radar de la onda dirigida propaga a lo largo del componente de la detección (orrod de acero del cable), y encuentra el medio medido. Beacause del cambio súbito de la constante dieléctrica, causa la reflexión, y una parte de la energía de pulso se refleja detrás. El intervalo de tiempo entre el pulso transmitido y el pulso reflejado es ratio a la distancia del medio medido ciertamente.
Proceso entrado
El radar de la onda dirigida es una herramienta de medición basada en el principio de viaje del tiempo. La onda de radar corre en la velocidad de la luz, y el tiempo en marcha se puede convertir en señal del nivel del objeto por los componentes electrónicos. La punta de prueba emite pulso y propagaciones de alta frecuencia a lo largo de la punta de prueba del cable o de la barra.
Proceso de salida
Incorporando la altura vacía E del tanque (= cero), la altura completa F del tanque (= gama completa) y algunos parámetros del uso, los parámetros del uso adaptarán automáticamente el metro al ambiente de medición, correspondiente a la salida 4-20mA.
Características del diseño exactitud contactable llana del transmisor los 6m del radar de la onda dirigida de NYRD 702 de la alta
◎El metro del nivel del objeto del radar de la onda dirigida adopta la tecnología de proceso avanzada de la microonda y la tecnología de proceso única de Echo Discovery Echo, medida del contacto, alta exactitud de la medida, una medida más exacta. Al mismo tiempo, el radar de la onda dirigida no es afectado por el ambiente externo tal como temperatura y adherencia medias.
◎La serie 70X dirigió el metro del nivel del objeto del radar de la onda es conveniente para las diversas condiciones y los usos complejos de trabajo debido a los diversos modos de conexión y tipos de proceso del módulo de la detección. Por ejemplo: medio de alta temperatura, de alta presión y bajo de la constante dieléctrica.
◎El modo de trabajo del pulso, poder bajo de la emisión, se puede instalar en una variedad de metal, envases del no metal, ningún daño al cuerpo humano y el ambiente.
Parámetro técnico del metro llano del radar de la onda dirigida de la exactitud contactable y alta NYRD 701 de los 30m en la temperatura alta, presión
| Uso típico | Líquido (serpentín de calentamiento, escalera incorporados dieléctricos bajos,) |
| Polvo (cenizas volantes, polvo de la piedra caliza,) | |
| Sólido (grano, grava) | |
| Modelo del producto | NYRD702 |
| Forma de la antena | Tipo de cable, tipo de la barra, |
| Material de la antena | PTFE, 304, 316 |
| Muestreo del eco | 55 veces /s |
| Gama de medición | los 6m, 30 m |
| Exactitud de la medida | 0,05% ~ 0,1% F.S |
| Fuente de alimentación | 24VDC (de dos hilos, de cuatro cables), 220VAC |
| Salida de la señal | 4… 20mA/HART/RS485/Modbus… |
| Temperatura de proceso | -40~ +130°C, °C -40~ +250, - °C 40~ +500 |
| Presión de proceso | -0.1~2.0MPa, - 0.1~4.0MPa |
| Conexión de proceso | Hilo, soporte, reborde, abrazadera (opcional) |
| Interfaz eléctrico | M20×1.5, ½ “NPT |
| Grado de la protección | IP 65, IP 67, IP 68 |
| Grado a prueba de explosiones | ExdIICT6Gb |
Nota del ※: El producto se puede modificar para requisitos particulares según los requisitos específicos de usuarios.
