Datos del producto:
|
| MODELO DEL PRODUCTO: | NYRD900 | Uso típico: | Conveniente para los tanques grandes (el 150m) y los pequeños tanques (pequeño ángulo muerto) |
|---|---|---|---|
| Frecuencia de la transmisión: | 76Hz-81Hz, anchura 5GHz de la frecuencia de exploración de FM | Forma de la antena: | Antena de lente; Antena de lente antiséptica |
| Material de la antena: | PTFE, 304+PTFE | Exactitud de medición: | 0.05%-0.1%F.S |
| Gama de medición: | los 0.08-150m | ||
| Alta luz: | Metro llano del radar de los tanques,Metro llano el 150m del radar,Transmisor llano del radar inteligente |
||

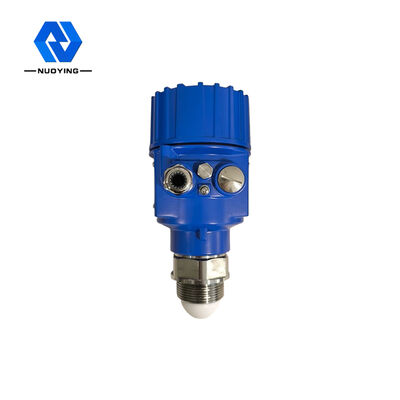

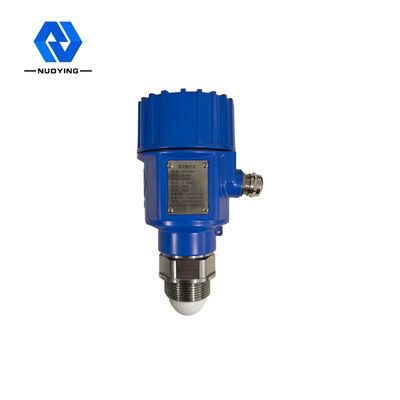

el nivel grande del radar de la gama de medición 80G mide la penetración fuerte
Principio de funcionamiento de metro llano del radar 80G
El producto del radar de NYRD900 FMCW, también conocido como radar de onda milimétrica, debido a la banda de onda de milímetro con una frecuencia más alta que el radar de la banda del ku se adopta, en la detección remota de la blanco, humo fuerte y ambiente del polvo, todavía tiene uso importante en proyección de imagen remota y proyección de imagen multiespectral.
Y puede detectar blancos más pequeñas y alcanzar una colocación más exacta que el radar de microonda, con una seguridad más de alta resolución y más fuerte.
Característica del diseño del metro llano del radar 80G
funcionamiento transitorio 1.Good: De acuerdo con microprocesador uno mismo-desarrollado de la onda milimétrica de COMS. Es investigación y desarrollo independiente, y tiene software independiente, microprocesador independiente.
ángulo de haz 2.Small, pequeño tamaño de la antena e instalación fácil: cuanto más pequeño es el ángulo de haz, cuanto más pequeña es la influencia en el proyecto medido, que mejora grandemente la confiabilidad y la exactitud de la medida.
energía 3.Low: No fácil destruir la sustancia que se probará. Gama de medición grande y pequeño ángulo muerto: Los buenos resultados se pueden también obtener para la pequeña medida de la poder.
penetración 4.Strong: Puede ser utilizada para detectar la estructura interna del material.

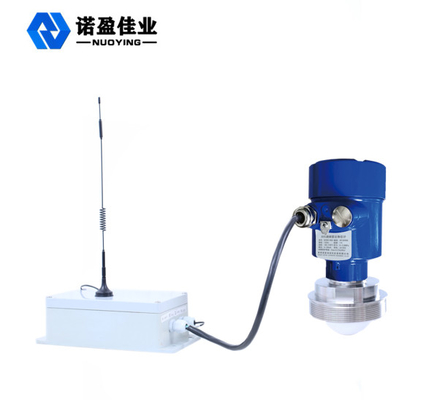

5.It apoya la depuración remota y actualizar remoto para facilitar el mantenimiento de los personales del campo.
Parámetros técnicos del metro llano del radar 80G
|
Uso típico |
El ángulo de la emisión de la onda electromagnética es menos de 3 grados, de conveniente para la medida estrecha del tubo de la onda del espacio o de la guía |

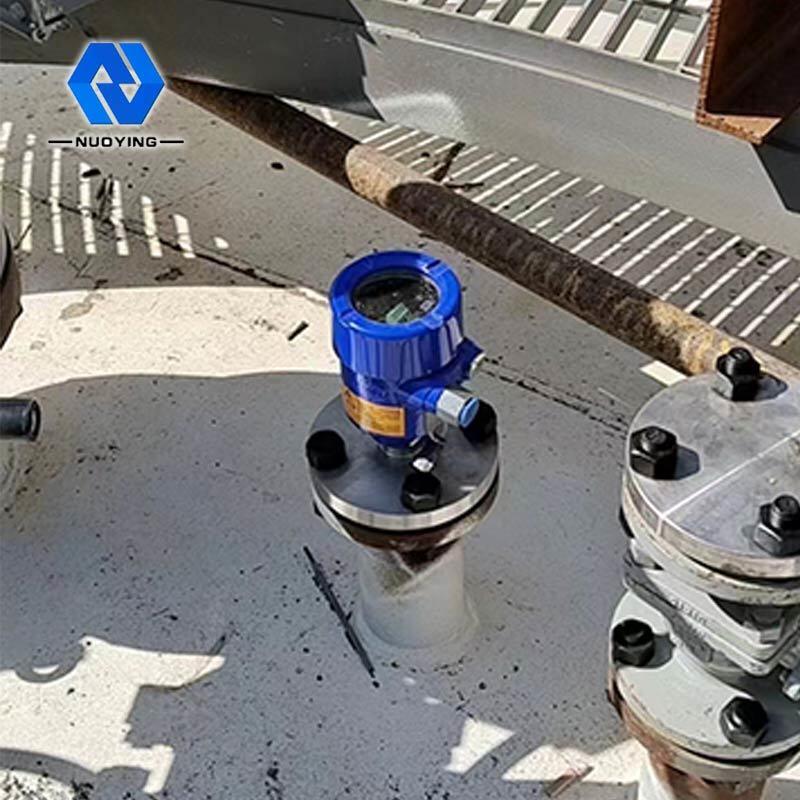

| Conveniente para los tanques de almacenamiento de gran tamaño (el 150m) y los pequeños tanques de almacenamiento (pequeño ángulo muerto) | |
| Alta precisión, alto nivel de la higiene y otras ocasiones de la medida | |

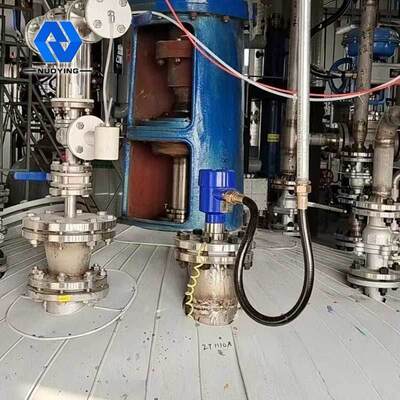

| Condiciones de proceso complejas (que revuelven, varilla de calor, escalera, tejado flotante, polvo fuerte, vapor fuerte, etc.) | |
|
modelo del producto |
NYRD900 |
| frecuencia de la emisión | 76GHz-81GHz, la anchura de la frecuencia de exploración de FM es 5GHz |
|

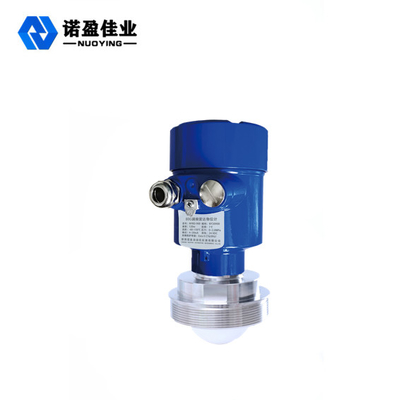

Forma de la antena |
Antena de Lensed, tipo de la anticorrosión, antena lensed |
|
Material de la antena |
PTFE, 304+PTFE |
| gama de medición |
los 0.08-150m |
| exactitud de la medida | 0.05%-0.1%F.S |
| Voltaje de fuente de alimentación | 24VDC, 220VAC |
|
salida de la señal |
4… 20mA/HART/RS485/Modbus… |
| Temperatura de proceso | -40~+130℃, - 40~+260℃ (≥260℃ puede ser modificado para requisitos particulares) |
| Presión de proceso |
-0.1~2.0MPa |
| acoplamiento del procedimiento |
la rosca de tornillo, soporte, el reborde, afianza con abrazadera (opcional) |
| niveles de protección | IP65, IP67, IP68 (opcionales) |
| clasificación a prueba de explosiones | Exia II CT6 GA, Exd II CT6 GB (véase el certificado para los detalles) |
Nota del ※: El producto se puede modificar para requisitos particulares según los requisitos específicos de usuarios.
