Datos del producto:
|
Uso típico: | Líquidos (agua limpia, lubricantes, líquidos corrosivos, etc.) | Gama de la medida: | límite superior URL (los 0-4m; los 0-170m) |
---|---|---|---|
Fuente de alimentación: | 24 V CC (± 5 %) | Temperatura de proceso: | -10~+70℃ |
Salida de la señal: | 4… 20mADC/HART/RS485. | Conexión de proceso: | Reborde, hilo, instalación del soporte (opcional) |
Alta luz: | transmisor llano líquido 20mA,Transmisor llano líquido del reborde,Transmisor líquido del sensor llano |
Buena estabilidad y alto transmisor llano líquido de la precisión 20mA

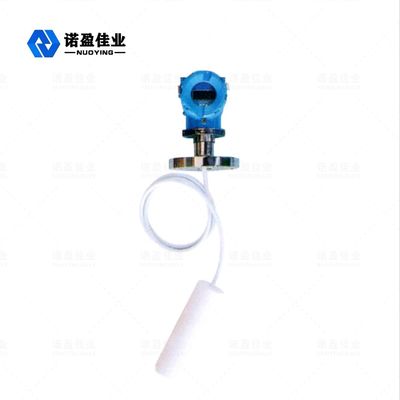

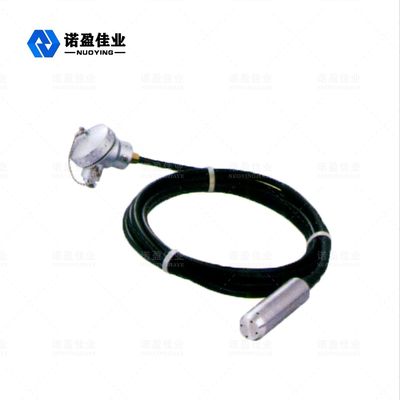

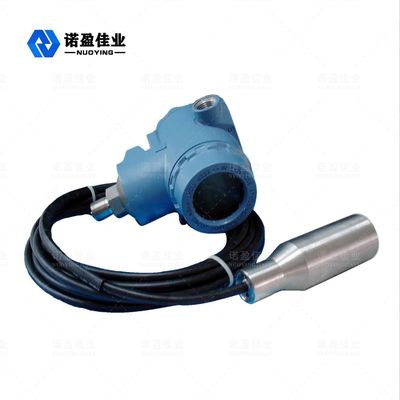

El transmisor del nivel líquido de la serie NH93420 es un diseño de acero todo inoxidable, selló completamente el instrumento de medida piezorresistivo sólido sumergible del nivel líquido. Este producto utiliza los sensores piezorresistivos de la presión de la alto-estabilidad y de la alto-confiabilidad de marcas extranjeras famosas, así como el transmisor inteligente de alta precisión que procesa los circuitos. Adopta tecnología digital exacta de la remuneración de temperatura y la tecnología no lineal de la corrección a la señal mordida se convierte en una salida estándar de la señal eléctrica. El cable impermeable se sella con la cubierta, y el tubo de la ventilación está en el cable, que se puede utilizar en líquido durante mucho tiempo. La estructura integrada y la salida estandardizada de la señal proporcionar la conveniencia para el uso in situ y el control automático. El producto trabaja en un sistema de dos hilos, con la instalación tamaño pequeño, ligera, fácil y el uso conveniente. Es conveniente para la medida llana líquida y el control en los campos del petróleo, de la sustancia química, de las centrales eléctricas, del abastecimiento de agua urbano, y de la exploración de la temperatura del agua.
Principio de funcionamiento llano líquido del transmisor

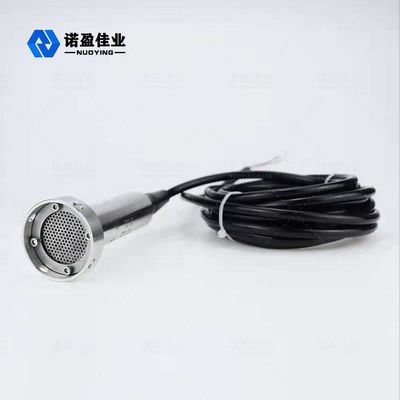

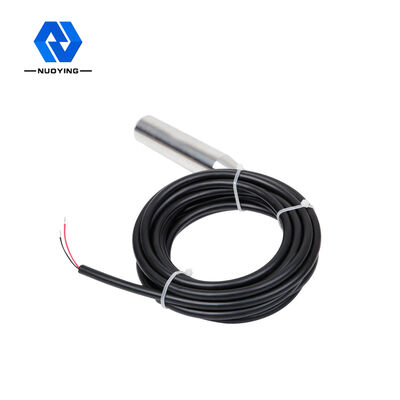

El transmisor llano consiste en un cable gas-que conduce especial con una manguera capilar incorporada, un conector presión-resistente y una punta de prueba. La construcción de la punta de prueba del indicador llano sumergible es un barril de acero inoxidable con un diafragma en la parte inferior y cubierto por una vivienda plástica perforada. La medida llana líquida es realmente la diferencia entre la presión estática del líquido en la punta de prueba y la presión atmosférica real, y entonces la diferencia de la presión es convertida en una señal de salida 4~20mA por un sensor de cerámica (atado a la película de acero inoxidable) y los componentes electrónicos.
Cuando el transmisor del nivel de líquido de la presión estática se pone en cierta profundidad en el líquido que se medirá, la fórmula de la presión en la superficie líquida del sensor es: Se obtiene PA=p*g h+Pa la fórmula llana líquida: *g de h=PA-Po/p
Al mismo tiempo, la presión del líquido se introduce en la cámara de presión positiva del sensor a través del acero inoxidable aerífero, y entonces la presión atmosférica sobre la superficie líquida está conectada con la cámara de presión negativa del sensor para compensar el Po en la parte de atrás del sensor, de modo que sea la presión medida por el sensor: =p*g-h PA-Po
Si la densidad líquida es uniforme, la diferencia de la presión estática es proporcional a la altura llana líquida.
Parámetros técnicos llanos líquidos del transmisor
Uso típico | Líquidos (agua potable, lubricantes, líquidos corrosivos, etc.) |
Gama de la medida | límite superior URL (los 0-4m; los 0-170m) |
Fuente de alimentación | 24VDC (el ±5%) |
Temperatura de proceso | -10~+70℃ |
Salida de la señal | 4… 20mADC/HART/RS485. |
Humedecer tiempo | 0.1~16s ajustable |
Capacidad de sobrecarga | <> |
Material del diafragma | 316L, diafragma de cerámica (opcional) |
Material del caso | Acero de aluminio, inoxidable (opcional) |
Conexión de proceso | Reborde, hilo, instalación del soporte (opcional) |
Nivel de la protección | IP68 |
Grado a prueba de explosiones | Exia II CT5, Exd II BT5 (opcional) |
Funcionamiento de la estabilidad | ±0.05%FS/year; ±0.1%FS/year |
Exhibición viva | LCD (opcional) |
Característica del diseño llana líquida del transmisor
1. Buena estabilidad y alta precisión.
2. La estructura es exquisita, puede ser puesta directamente en el medio medido para medir el nivel líquido, y es muy conveniente instalar y utilizar.
3. Estructura sólida, ningunas piezas móviles, alta confiabilidad y vida de servicio larga. La medida de alta precisión se puede realizar del agua, aceite para pegar con de gran viscosidad, y no es afectada por hacer espuma, la deposición y las características eléctricas del medio medido.
4. Amplia gama de la remuneración de temperatura.
5. Con la protección de la polaridad del revés de la fuente de alimentación y sobrecargar la protección limitadora actual, anti-relámpago, interferencia de la frecuencia de la anti-radio.
Campo llano líquido del uso del transmisor
El transmisor hidrostático del nivel de introducción de datos (metro del nivel de introducción de datos) es conveniente para la medida llana de diversos medios en sistemas y las industrias tales como producto petroquímico, metalurgia, energía eléctrica, abastecimiento farmacéutico, de agua y drenaje y protección del medio ambiente. Al mismo tiempo, el metro llano hidrostático es también ampliamente utilizado en el abastecimiento y el drenaje de agua urbano, el tratamiento de aguas residuales, el agua subterránea, las presas del depósito, los ríos, los océanos y el otro nivel del agua supervisando campos.
