Datos del producto:
|
Uso típico: | medida llana líquida | Material de la antena: | 304, 316L (opcionales) |
---|---|---|---|
Gama de medición: | 0-50~5000m m (tipo de cable: los 25m) | Fuente de alimentación: | 24VDC (dos línea, línea cuatro), 220VAC |
Temperatura de proceso: | -40~+200℃ | Presión de proceso: | -0.1~10.0MPa |
Conexión de proceso: | Rosque, ensanche, acorchete (opcional) | Salida de la señal: | 4… 20mA/HART/RS485… |
Alta luz: | Transmisor llano magnético líquido,Indicador llano líquido de la homeotermia,Transmisor llano magnético 20mA |

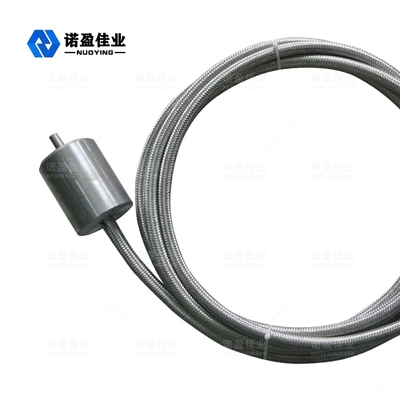

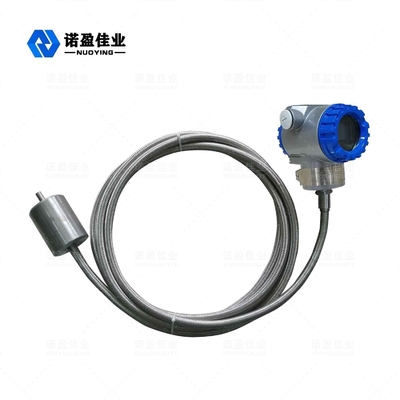

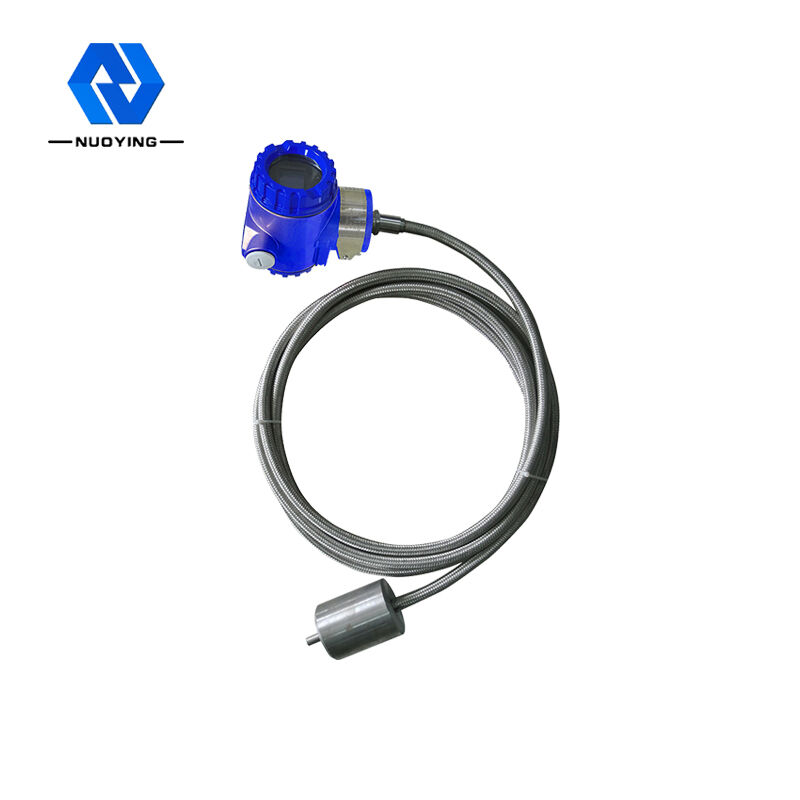

metro llano líquido magnetostrictivo del líquido NYCZ500 de 20mA Homoeothermy
Principio de funcionamiento líquido magnetostrictivo del metro llano NYCZ500
El principio de trabajo de metro llano magnetostrictivo se muestra en la figura. El producto consiste en principalmente una barra de medición, un compartimiento electrónico y una bola de flotación sin contacto en la barra de medición. La barra de medición se equipa del alambre magnetostrictivo (alambre de la guía de onda), y la barra se hace del tubo de acero inoxidable no magnético, que protege el alambre de la guía de onda muy bien. Cuando los trabajos llanos magnetostrictivos del metro, el generador de pulso en el compartimiento electrónico envían un pulso el comenzar. Cuando este pulso el comenzar se transmite en el alambre de la guía de onda, genera un campo magnético de rotación que avance en dirección del alambre de la guía de onda. Esta onda mecánica propaga en dos direcciones, la onda mecánica que alcanza el extremo de la barra de medición es absorbida por el apagador, la onda mecánica que viaja de nuevo a la dirección del compartimiento electrónico es detectada por el mecanismo de la recogida de la energía instalado en el compartimiento electrónico y convertido en un pulso actual correspondiente, y el mecanismo de la recogida de la energía entonces calcula la diferencia de tiempo entre los dos pulsos para medir exactamente la altura del nivel líquido medido.
Característica del diseño líquida magnetostrictiva del metro llano NYCZ500
1. Una aplicabilidad más amplia, una variedad de formas de la punta de prueba, una variedad de formas de proceso de la conexión, una variedad de materiales de la producción, puede ser diseño modificado para requisitos particulares;
2. Confiabilidad: Pues el metro llano magnetostrictivo adopta el principio de la guía de onda, no hay pieza móvil mecánica, tan allí no es fricción, ningún desgaste. El convertidor entero se incluye en un tubo de acero inoxidable, y el trabajo sin contacto de la medida, confiable medio del sensor, larga vida.
3. Alta exactitud: Puesto que el metro magnetostrictivo del nivel funciona con pulso de la guía de onda, la dislocación medida es determinada midiendo la época del pulso el comenzar y del pulso de la conclusión, así que la exactitud de la medida es alta y la resolución es mejor que 0.01%FS, que es difícil alcanzar la exactitud con otros sensores.
4. Buena seguridad: El metro llano tiene alto funcionamiento a prueba de explosiones, de seguridad inherente magnetostrictivo, seguro utilizar, especialmente conveniente para la medida de materiales químicos y de líquidos inflamables. Ninguna necesidad de abrir la tapa del tanque al medir, evitando la inseguridad de la medida manual.
5. El metro llano magnetostrictivo es fácil de instalar y simple mantener: El metro llano magnetostrictivo está instalado generalmente a través del orificio existente en la cima del tanque, especialmente conveniente para la instalación de los tanques de almacenamiento subterráneos y de los tanques ya en funcionamiento, y no puede afectar a la producción normal durante el proceso de instalación.
Parámetros técnicos líquidos magnetostrictivos del metro llano NYCZ500
Uso típico | Medida llana líquida |
Forma de la antena | Tipo de la punta de prueba, tipo de cable |
Material de la antena | 304, 316L (opcionales) |
Gama de medición | 0-50~5000m m (tipo de cable: los 25m) |
Exactitud de la medida | El <0.25% (Range<20m) |
Ángulo de medición | 10° |
Fuente de alimentación | 24VDC (dos línea, línea cuatro), 220VAC |
Temperatura de proceso | -40~+200℃ |
Presión de proceso | -0.1~10.0MPa |
Conexión de proceso | Rosque, ensanche, acorchete (opcional) |
Salida de la señal | 4… 20mA/HART/RS485… |
Trabajo actual | 4… 20mA |
Característica de la carga | Resistencia de carga máxima 600Ω para la salida actual; resistencia de carga máxima 2mA para la salida del voltaje |
Tiempo de respuesta | 0.2-5ms |
Nivel de la protección | IP65, IP67, IP68 (opcionales) |
Grado a prueba de explosiones | ExiaCT6Ⅱ GA; Ⅱ CT6 GB de Exia |
Campo líquido magnetostrictivo del uso del metro llano NYCZ500
1. Medida y control en el terreno industriales
2. Medida y control llanos del tanque
3. Control llano líquido en proceso químico
4. Control llano líquido del tanque farmacéutico
5. Control del tanque de la comida y de la bebida
6. Supervisión del nivel del agua de la presa
7. Tratamiento del agua potable y de aguas residuales
8. medida y control del interfaz del Aceite-agua
9. Sistema de gestión medidor de la gasolinera
10. La otra medida llana líquida y control…
