Datos del producto:
|
Uso típico: | medida llana líquida | Gama de medición: | los 0~6m |
---|---|---|---|
SALIDA DEL INVERSOR: | 4… 20mA (fuente power24VDC) | Temperatura de proceso: | -50~+350℃ |
Presión de proceso: | -0.1~+16MPa | Conexión de proceso: | Reborde (opcional) |
Forma de la instalación: | Lado-montado, top-montado | Material del cuerpo principal: | 304.316 |
Alta luz: | Transmisor llano magnético de la aleta,Tipo magnético líquido metro de la aleta de flujo,metro llano del flotador magnético 20mA |

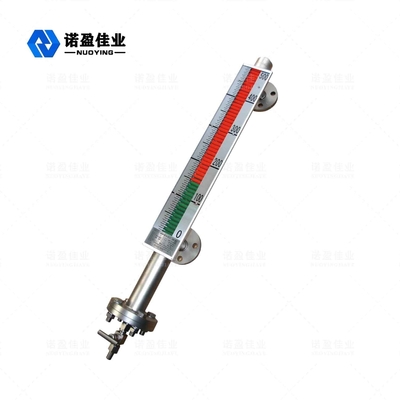

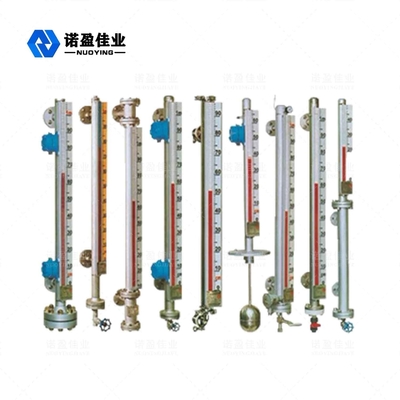

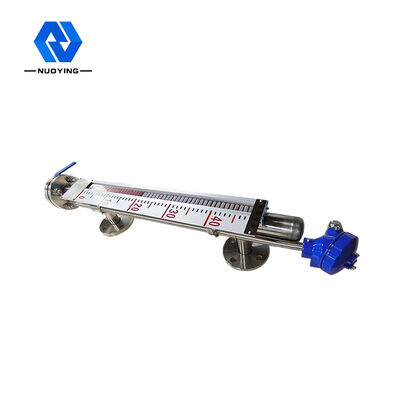

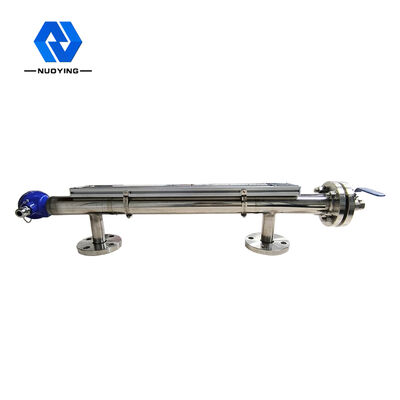

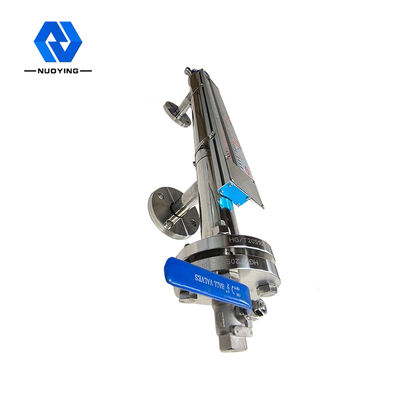

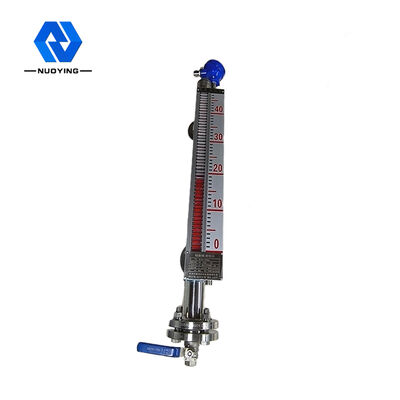

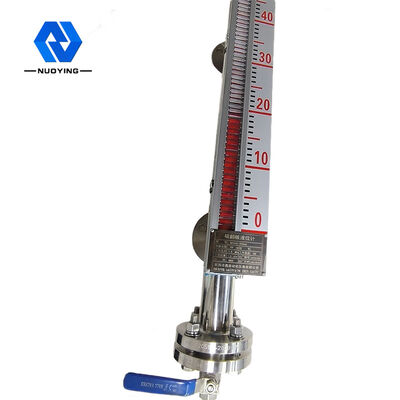

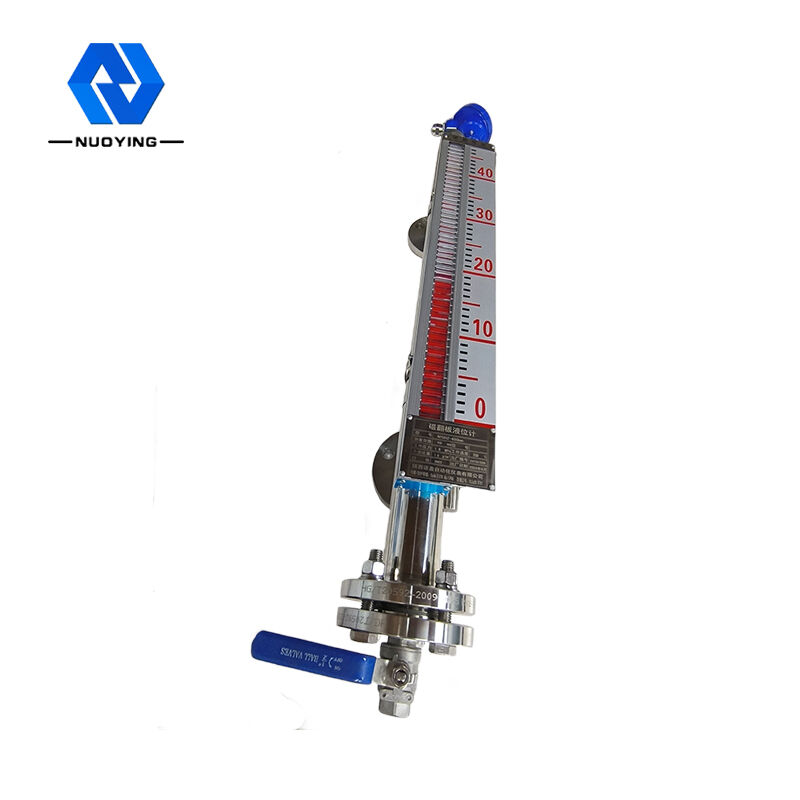

Metro llano descontado NYUHZ de la aleta magnética líquida de 20mA
Principio de funcionamiento llano del metro de la aleta magnética de NYUHZ
El metro llano de la aleta magnética se puede utilizar en las diversas torres, los tanques, los tanques, los buques y las calderas esféricas y el otro equipo para la detección del nivel medio. El metro llano de la aleta magnética puede ser sellado altamente, hermético y conveniente para la resistencia a la temperatura alta, a la alta presión y a la corrosión.
El metro llano de la aleta magnética tiene una cavidad (llamada tubo de medición o tubo del cuerpo principal) que sostenga el flotador, y la cavidad está conectada con el buque a través del reborde o de la otra conexión conveniente. La cámara es conectada con el buque por los rebordes u otras conexiones convenientes para formar un acoplamiento. Según el principio del dispositivo de conexión, pues el nivel líquido en los cambios del buque hacia arriba y hacia abajo, el nivel líquido en la cámara es la misma altura que el nivel líquido en el buque. El nivel líquido dentro de la cámara es la misma altura, así que conduce el flotador dentro de la cámara para moverse hacia arriba y hacia abajo, subiendo y cayendo con el nivel líquido dentro del buque. En este tiempo no podemos ver el nivel líquido, así que una exhibición magnética de la columna del tirón está instalada fuera de la cavidad. Cuando sube el nivel en las subidas y las caídas medidas del buque, el flotador magnético en el tubo del cuerpo del metro llano también y las caídas, y el imán permanente dentro del flotador se transfiere al indicador de columna magnético del tirón a través del acoplamiento magnético, conduciendo la columna roja y blanca del tirón para mover de un tirón 180° cuando sube el nivel líquido, los cambios de la columna del tirón del blanco al rojo, y cuando cae el nivel líquido, de los cambios de la columna del tirón del rojo al blanco, y del empalme rojo-blanco del indicador son los reales altura del nivel líquido dentro del buque, así alcanzando la indicación clara del nivel líquido.
Característica del diseño llana del metro de la aleta magnética de NYUHZ
1. Operación simple de la estructura, robusta y confiable, estable.
2. La escala de la exhibición del campo es clara, llamativa y fácil de leer.
3. Puede medir e indicar el nivel de líquido corrosivo, inflamable, tóxico, de alta temperatura, revuelto y contaminado.
4. Una variedad de formas de la instalación, una variedad de formas de la conexión pueden ser seleccionadas.
5. La gama de presión del diseño es de vacío completo a 10MPa.
6. Gama de temperaturas -160~+450℃ del diseño.
7. El diseño profesional para la presión y la temperatura especiales está disponible.
Parámetros técnicos del metro llano magnético de la aleta de NYUHZ
Uso típico | Medida llana líquida |
Forma de la instalación | Lado-montado, top-montado |
Material del cuerpo principal | 304.316 |
Gama de medición | los 0~6m |
Exactitud de medición | ±3mm, ±5mm, ±10mm, ±20mm (opcionales) |
Densidad media | ³ de ≥0.425g/cm |
Diferencia de la densidad | ³ de ≥0.1g/cm |
Viscosidad media | ≤0.4Pa.S |
Salida del control | 220VAC, 1A |
Salida del inversor | 4… 20mA (fuente power24VDC) |
Temperatura de proceso | -50~+350℃ |
Presión de proceso | -0.1~+16MPa |
Conexión de proceso | Reborde (opcional) |
Resolución | ±1mm |
Nivel de la protección | IP65, IP67, IP68 (opcionales) |
Grado a prueba de explosiones | Exia II CT6 GA, Exd II CT6 GB |
Campo llano del uso del metro de la aleta magnética de NYUHZ
El indicador llano líquido de la aleta magnética es conveniente para la exhibición llana líquida en la sustancia química, el petróleo y otros envases del equipo industrial. El indicador de nivel líquido magnético de la aleta se puede instalar además con un indicador llano líquido y un interruptor llano líquido para la transmisión remota de la señal. La bola de flotador se diseña con procesos especiales tales como temperatura alta, alta presión y baja densidad, y la selección de diversos materiales tales como titanio, 316L, y PTFE puede asegurar el producto. Conveniente para cualquier necesidades llanas líquidas de la medida en el terreno. Actualmente, el indicador llano líquido de la aleta magnética ha sido ampliamente utilizado en la medida llana líquida y el control en petróleo, sustancia química, metalurgia, energía eléctrica, comida, farmacéutico, fabricación de papel y otras industrias.
