Datos del producto:
|
| Uso típico: | Líquido, polvo, partículas sólidas | Materia de la antena: | Cable flexible, PTFE, 304 (opcionales) |
|---|---|---|---|
| Gama de medición: | los 30m | Fuente de alimentación: | 24VDC (dos líneas, cuatro líneas) |
| Temperatura media: | -40~+130℃, - 40~+250℃ | Presión de proceso: | -0.1~4.0MPa |
| Conexión de proceso: | Hilo, reborde (opcional) | Salida de la señal: | 4… 20mA/HART/RS485/Modbus… |
| Alta luz: | Transmisor llano dirigido contacto los 30m del radar,Transmisor llano del radar de la onda dirigida del polvo,Sensor llano dirigido líquido del radar |
||

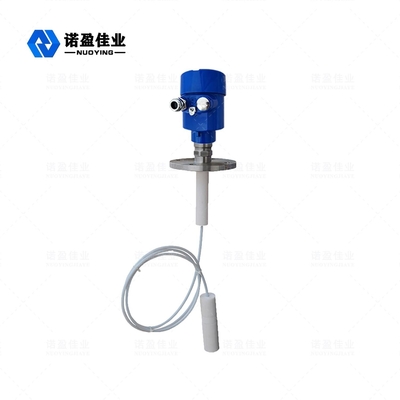

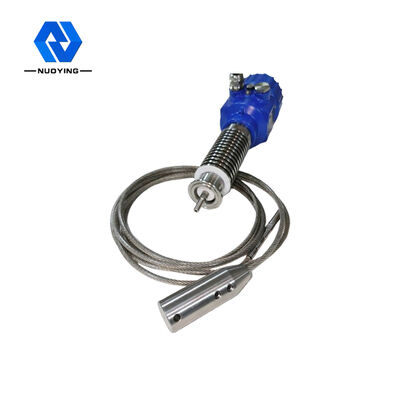

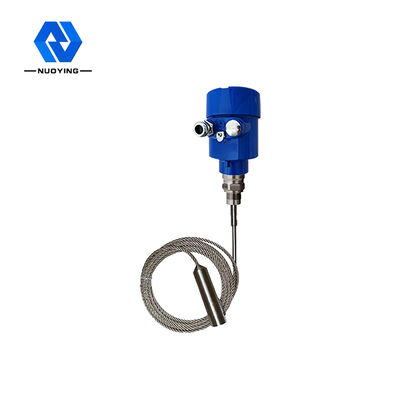

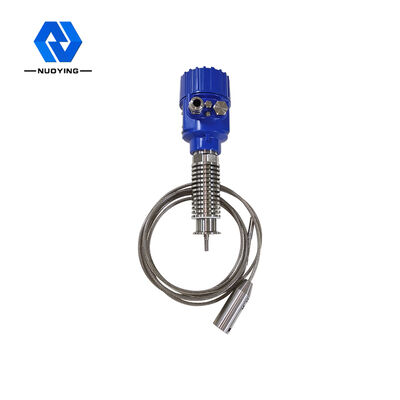

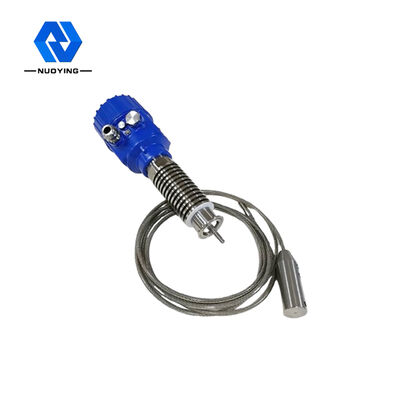

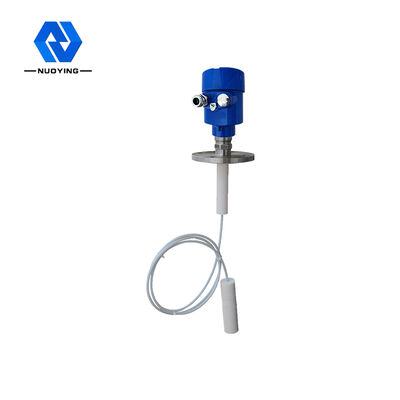

El contacto caliente NYRD701 de la venta los 30m dirigió el transmisor llano del radar
NYRD701 dirigió principio de funcionamiento llano del transmisor del radar
El pulso de alta frecuencia de la microonda enviado por las propagaciones del radar de la onda dirigida a lo largo del componente de la detección (cable de acero o barra de acero). Al encontrar el medio medido, causa la reflexión debido al cambio súbito de la constante dieléctrica, y la parte de la energía de pulso se refleja detrás. El intervalo de tiempo entre el pulso transmitido y el pulso reflejado es proporcional a la distancia del medio medido.
Entrada:
El radar de la onda dirigida es un instrumento de medida basado en el principio de viaje del tiempo. La onda de radar corre en la velocidad de la luz, y el tiempo en marcha se puede convertir en señal llana material a través de componentes electrónicos. La punta de prueba envía pulso y propagaciones de alta frecuencia a lo largo de la punta de prueba del cable o de la barra. Cuando el pulso resuelve la superficie material, se refleja detrás y es recibido por el receptor en el instrumento, y la señal de la distancia se convierte en señal llana material.
La señal reflejada se transmite al circuito electrónico del instrumento a lo largo de la punta de prueba del cable o de la barra. El microprocesador procesa la señal e identifica el eco generado por el pulso de la microonda en la superficie material. El reconocimiento de señal correcto del eco es terminado por el software del pulso.
La distancia D de la superficie material es proporcional al viaje T del tiempo de pulso:
D=C×T/2 (C es la velocidad de la luz).
Puesto que la distancia E del tanque vacío se sabe, el nivel material L es:
L=E-D
Salida:
Es fijado entrando la altura vacía E del tanque (= el punto cero), la altura completa F del tanque (= completo) y algunos parámetros del uso. Los parámetros del uso adaptarán automáticamente el instrumento al ambiente de la medida, correspondiente a la salida 4-20mA.
NYRD701 dirigió la característica del diseño llana del transmisor del radar
el metro llano del radar inteligente 1.The adopta tecnología de proceso avanzada de la microonda y tecnología de proceso única del eco del descubrimiento del eco. Medida del contacto, alta exactitud de la medida, una medida más exacta. Al mismo tiempo, el radar de la onda dirigida es resistente a la adherencia y no es afectado por temperatura externa tal como temperatura y adherencia medias.
2. una variedad de modos de conexión del proceso y de tipos de componentes de la detección hacen las series 70X dirigieron los metros del nivel del radar de la onda convenientes para las diversos condiciones y usos complejos de trabajo. Por ejemplo temperatura alta, alta presión y medios bajos de la constante dieléctrica.
el modo del funcionamiento del pulso 3.With, el producto tiene extremadamente - poder bajo de la emisión y se puede instalar en diversos envases del metal y del no metal, sin daño al cuerpo humano y al ambiente.
NYRD701 dirigió parámetros técnicos del transmisor llano del radar
| Uso típico | Líquido, polvo, partículas sólidas |
| Material de la antena | Cable flexible, PTFE, 304 (opcionales) |
| Gama de medición | los 30m |
| Exactitud de medición | 0.05%-0.1%F.S |
| Fuente de alimentación | 24VDC (dos líneas, cuatro líneas) |
| Temperatura media | -40~+130℃, - 40~+250℃ |
| Presión de proceso | -0.1~4.0MPa |
| Conexión de proceso | Hilo, reborde (opcional) |
| Nivel de la protección | IP67 |
| Grado a prueba de explosiones | Exia II CT6 |
| Salida de la señal | 4… 20mA/HART/RS485/Modbus… |
Nota: Los productos se pueden modificar para requisitos particulares según los requisitos específicos de usuarios.
NYRD701 dirigió el campo llano del uso del transmisor del radar
plantas 1.Power: Depósitos, bombas del silo, cucharones del vapor, almacenamiento de la ceniza, los tanques de aceite, etc.
2.Oilfield: Los tanques de almacenamiento del petróleo crudo, los tanques de almacenamiento de petróleo refinado, separadores trifásicos, tanques de clarificación, los tanques de las aguas residuales, los tanques del lodo de perforación, etc.
3.Chemical: Torre de destilación del petróleo crudo, silo de la materia prima, silo intermedio, el tanque de la reacción, el tanque del amoníaco, el tanque de almacenamiento del asfalto, etc.
4.Metallurgy: Silos de la materia prima, silos materiales auxiliares, los tanques del almacenador intermediario de la pila electrolítica, etc.
recursos 5.Water: Canales, depósitos, irrigación de las tierras de labrantío, supervisión del nivel del agua de río, advertencia de la inundación repentina, inundación urbana, etc.
6.Foodstuffs: Fábrica del jugo, fábrica de la leche, el tanque de almacenamiento del azúcar crudo, el tanque de almacenamiento de la pasta de tomate, el tanque de almacenamiento de la cervecería, etc.
7.Pharmaceuticals: Los tanques de almacenamiento, separadores, depósitos de fermentación, etc. farmacéuticos chinos.
tratamiento 8.Water: Los tanques del pozo negro, de aguas del tratamiento de los depósitos, los tanques de sedimentación, pozos profundos, redes del agua potable, etc.
9.Paper: Silo de la materia prima, torre del almacenamiento, tambor secador, silo químico del almacenamiento material, etc.
10.Other: Mina, mina de carbón, protección del medio ambiente, construcción naval y otras industrias.
