Datos del producto:
|
| Uso típico: | Sólidos, partículas y polvo | Material de la antena: | 316L (opcional) |
|---|---|---|---|
| Gama de medición: | los 35m | Fuente de alimentación: | 24VDC (dos líneas, cuatro líneas) |
| Temperatura media: | -40~+250℃ | Conexión de proceso: | soporte, reborde (opcional) |
| Presión de proceso: | -0.1~4.0MPa | Forma de la antena: | tipo del cuerno |
| Alta luz: | Tipo transmisor del radar de las partículas del nivel,Interruptor llano del radar del polvo,sensor llano del radar de los 35m |
||

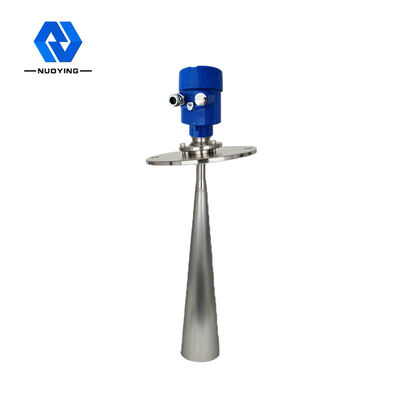

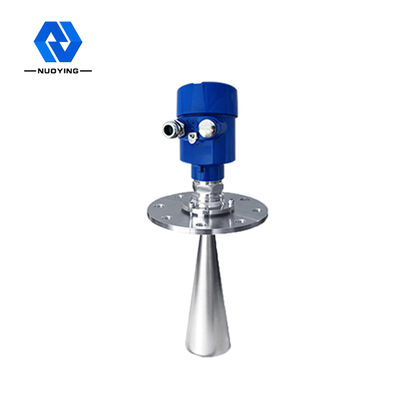

Tipo descontado transmisor llano del cuerno del radar sólido de 26GHz NYRD809
principio de funcionamiento llano del transmisor del radar de 26GHz NYRD809
La antena llana del radar emite un pulso estrecho de la microonda y lo transmite abajo a través de la antena. Después de que el pulso toque la superficie del medio que es medido, se refleja detrás y es aceptado por el sistema de la antena otra vez, transmitiendo la señal a la pieza del circuito electrónico convertida automáticamente en una señal de la posición del objeto (porque la velocidad de la propagación del pulso es extremadamente rápida, el tiempo que toma para que las ondas electromagnéticas alcancen la blanco y reflejar de nuevo al receptor es casi instantáneo.)

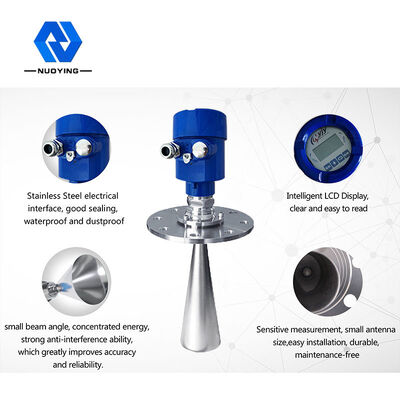

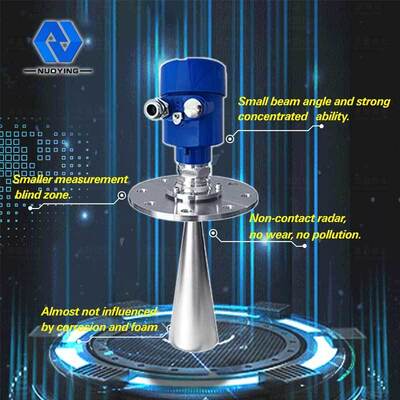

característica del diseño llana del transmisor del radar de 26GHz NYRD809
el tamaño 1.Antenna es pequeño, fácil instalar; Radar sin contacto, ningún desgaste, ninguna contaminación.
2.Hardly afectó por la corrosión y la espuma; No afectado por los cambios medios de la densidad, de la temperatura y de la presión.
el ambiente del polvo 3.Severe tiene poco impacto en la operación del metro llano de alta frecuencia.
4.Shorter longitud de onda, una mejor reflexión para las superficies sólidas inclinadas.
ángulo de haz 5.Small y energía concentrada.
el ángulo muerto de la medida 6.The es más pequeño, y los buenos resultados se pueden alcanzar para la pequeña medida del tanque.
ratio señal/ruido 7.High para el mejor rendimiento incluso bajo condiciones que fluctúan.
8. de alta frecuencia, la mejor opción para medir medios sólidos y bajos de la constante dieléctrica.
parámetros llanos de Techincal del transmisor del radar de 26GHz NYRD809
| Uso típico | Sólidos, partículas y polvo fuerte. |
| Material de la antena | 316L (opcional) |
| Gama de medición | los 35m |
| Exactitud de medición | 0.05%-0.1%F.S |
| Fuente de alimentación | 24VDC (dos líneas, cuatro líneas) |
| Temperatura media | -40~+250℃ |
| Conexión de proceso | soporte, reborde (opcional) |
| Presión de proceso | -0.1~4.0MPa |
| Nivel de la protección | IP67 |
| Grado a prueba de explosiones | Exia II CT6 |
| Salida de la señal | 4… 20mA/HART/RS485/Modbus… |
Nota: Los productos se pueden modificar para requisitos particulares según los requisitos específicos de usuarios.

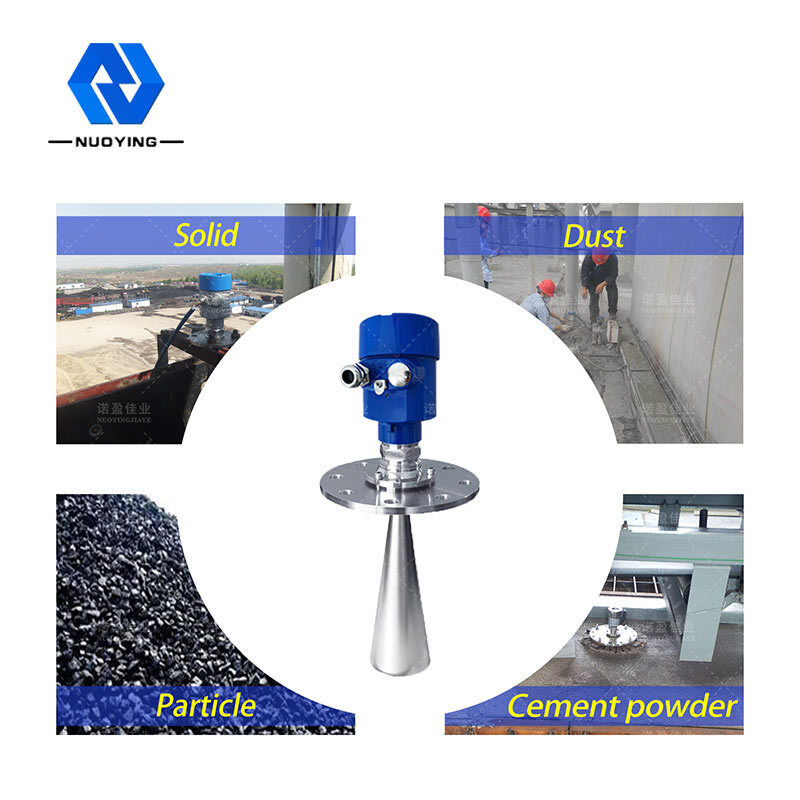

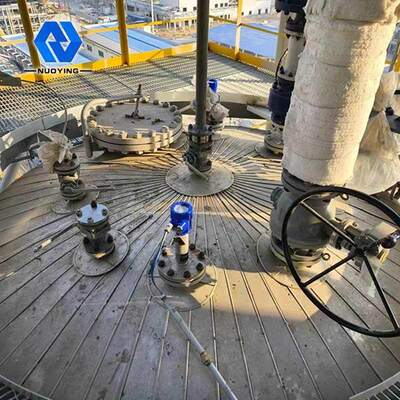

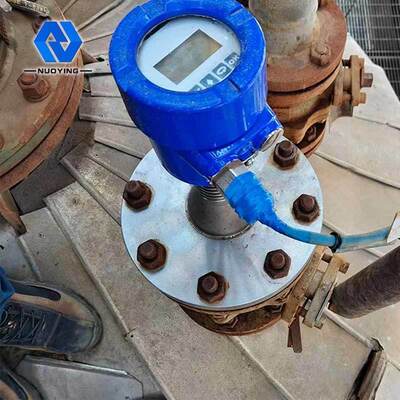

campo llano del uso del transmisor del radar de 26GHz NYRD808
plantas 1.Power: Depósitos, cucharones del vapor, etc.
2.Oilfield: Separadores, tanques de clarificación, los tanques de las aguas residuales, los tanques del lodo de perforación, etc. trifásicos.
3.Chemical: Silo de la materia prima, el tanque del amoníaco, el tanque de almacenamiento del asfalto, etc.
4.Metallurgy: Silos de la materia prima, silos materiales auxiliares, etc.
5.Foodstuffs: El tanque de almacenamiento del azúcar crudo, etc.
6.Pharmaceuticals: Los tanques de almacenamiento, separadores, depósitos de fermentación, etc. farmacéuticos chinos.
7.Paper: Silo de la materia prima, torre del almacenamiento, tambor secador, silo químico del almacenamiento material, etc.
8.Other: Mina, mina de carbón, protección del medio ambiente y otras industrias.
