Datos del producto:
|
| Los productos modelan: | NYRD704 | Tipo de la antena: | Tipo de Rod; Coaxial |
|---|---|---|---|
| Material de la antena: | 304.316 (opcional) | Muestreo del eco: | 55 times/s |
| Gama de medición: | los 6M | Exactitud de medición: | ±1mm |
| Temperatura de proceso: | -40~130℃ | Presión de proceso: | -0.1~2.0MPa |
| Alta luz: | Metro del radar de la onda dirigida,Metro llano del radar coaxial,metro llano de medición del radar de los 6m |
||

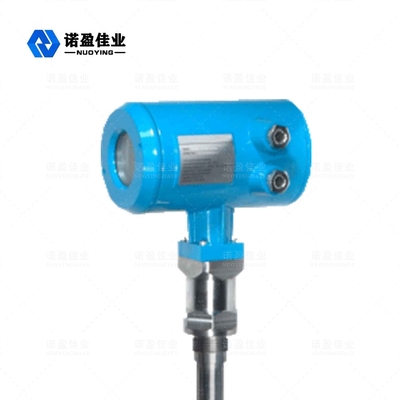

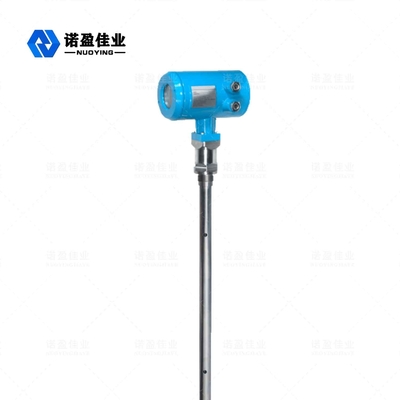

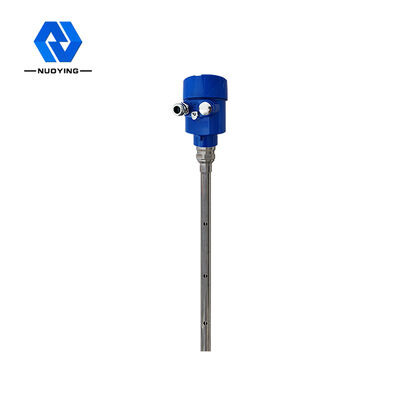

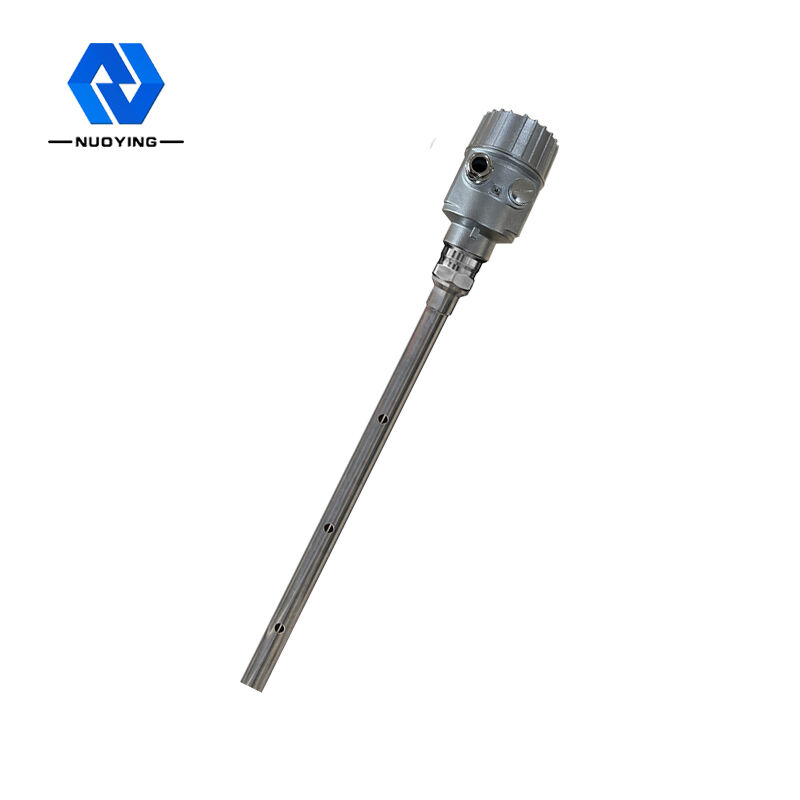

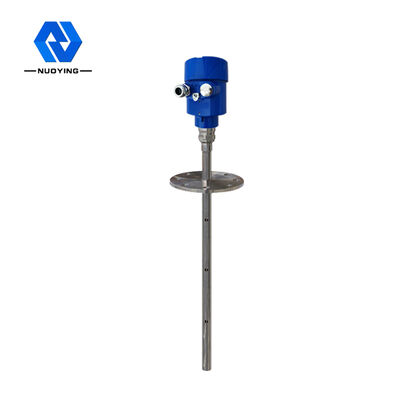

El nivel coaxial del radar de la onda dirigida de NYRD704 1.8GHz mide la gama de medición azul grande del caso los 6m
Principio de funcionamiento llano del metro del radar de la onda dirigida de NYRD704 1.8GHz
El metro llano del radar de la onda dirigida es un metro llano basado en el principio de la reflexión del ámbito de tiempo (TDR). El pulso electromágnetico de las propagaciones del indicador llano del radar a lo largo del cable o de la punta de prueba de acero a la velocidad de la luz. La parte del pulso de metro llano se refleja para formar un eco y para volver al transmisor del pulso a lo largo de la misma trayectoria. La distancia entre el transmisor y la superficie del medio medido es proporcional a la época de propagación del pulso durante ese período, y se calcula la altura llana líquida.
Parámetro técnico del metro llano del radar de la onda dirigida de NYRD704 1.8GHz

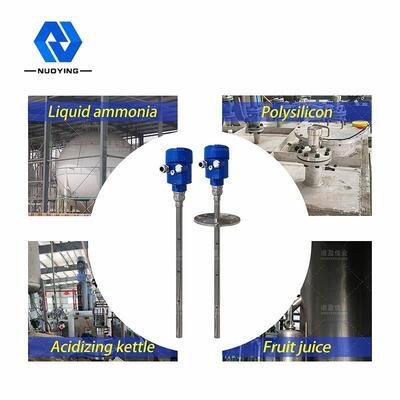

| Uso típico | Líquidos, especialmente ésos con constantes dieléctricas bajas |
| Transmita la frecuencia | 1.8GHz |
| Los productos modelan | NYRD704 |
| Tipo de la antena | Tipo de Rod; Coaxial |
| Material de la antena | 304.316 (opcional) |
| Muestreo del eco | 55 times/s |
| Gama de medición | los 6m |
| Exactitud de medición | ±1mm |
| Fuente de alimentación | 24VDC, 220VAC (opcionales) |
| Salida de la señal | 4… 20mA/HART/RS485/Modbus… |
| Temperatura de proceso | -40~130℃ |
| Presión de proceso | -0.1~2.0MPa |
| Conexión del procedimiento | Reborde, pisada (opcional) |
| Nivel de la protección | IP67 |
| Grado a prueba de explosiones | Exia II CT6 GA |
Nota: ¡Los productos se pueden modificar para requisitos particulares según el requisito específico de usuarios!

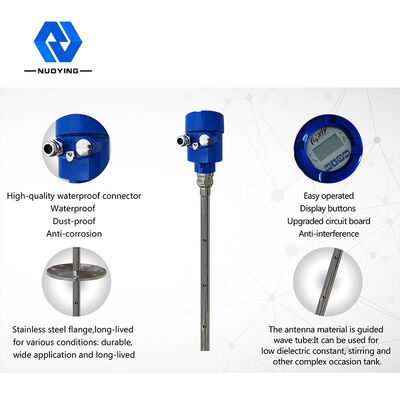

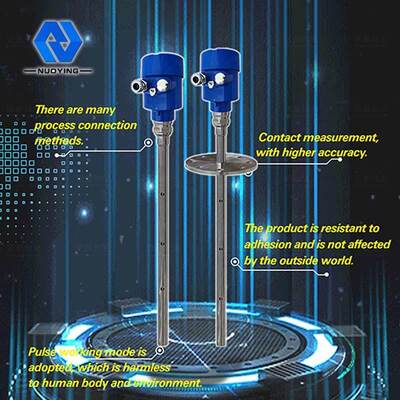

Características del diseño llanas del metro del radar de la onda dirigida de NYRD704 1.8GHz
1. Usando el modo de trabajo del pulso, el producto tiene extremadamente - poder bajo de la emisión, y se puede instalar en diversos envases del metal y del no metal, sin daño al cuerpo humano y al ambiente.
2. Una variedad de métodos de la conexión del proceso y de tipos de componentes de la detección hacen las series 70X dirigieron los indicadores de nivel del radar de la onda convenientes para las diversos condiciones y usos complejos de trabajo. Por ejemplo: medio de alta temperatura, de alta presión y bajo de la constante dieléctrica.
3. El metro del nivel del radar de la onda dirigida adopta tecnología de proceso avanzada de la microonda y Echo Discovery único repite tecnología de proceso, la medida del contacto, la alta exactitud de la medida y una medida más exacta. Al mismo tiempo, el radar de la onda dirigida es resistente a la adherencia y no es afectado por el ambiente externo tal como temperatura y adherencia medias.
Guía de instalación llana del metro del radar de la onda dirigida de NYRD704 1.8GHz

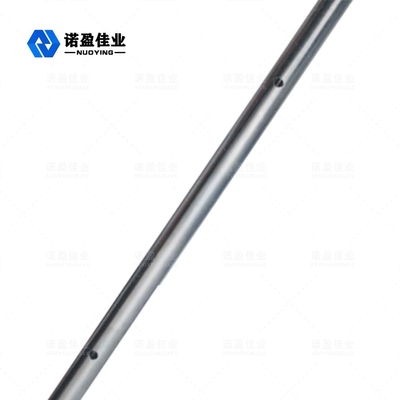

La guía de instalación siguiente es conveniente para la de las puntas de prueba del cable y de la barra para la medida de partículas y del líquido sólidos. La punta de prueba tubular coaxial se aplica solamente al objeto líquido.
Posición de instalación llana del metro del radar de la onda dirigida de NYRD704 1.8GHz
Intente permanecer lejos del mercado y de la entrada.
El metro no debe tocar la pared interna del tanque para los tanques del metal y los tanques plásticos. Si es un tanque del metal, el metro llano material no se debe instalar en el centro del tanque.
Se propone para instalar en 1/4 del diámetro del silo.
Las puntas de prueba de los tipos del cable o de la barra deben guardar una distancia lejos de la pared del tanque no menos los de 30cm.
La parte inferior de la punta de prueba debe ser cerca de 30m m a la parte inferior del tanque.
La punta de prueba debe guardar una distancia no menos de 200m m de los obstáculos dentro del tanque.
El sensor se puede instalar en el centro de las camisetas sin mangas, si la parte inferior del envase es un cono, así que la medida se puede llevar la parte inferior del tanque.
