Datos del producto:
|
| Uso típico: | medida llana líquida | Gama de la medida: | 0 〜 los 6m |
|---|---|---|---|
| Exactitud de medición: | ±3 mm, ±5 mm | Densidad media: | ≥0.425g/cm3 |
| diferencia de densidad: | ≥0,1 g/cm3 | Viscosidad media: | ≤0.4Pa.S |
| Salida del control: | 220VAC, 1A | Salida de la transmisión: | 4~20mA (fuente de alimentación 24VDC) |
| Alta luz: | Transmisor llano del flotador magnético de la placa,sensor llano del flotador magnético de los 6m,Tipo magnético transmisor del flotador del reborde del nivel |
||

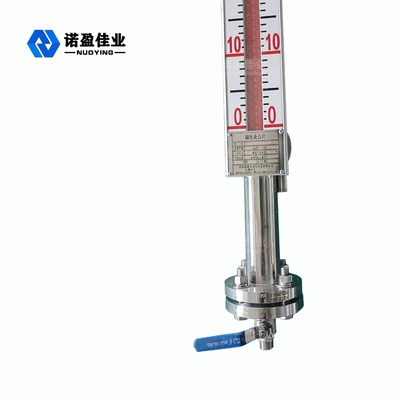

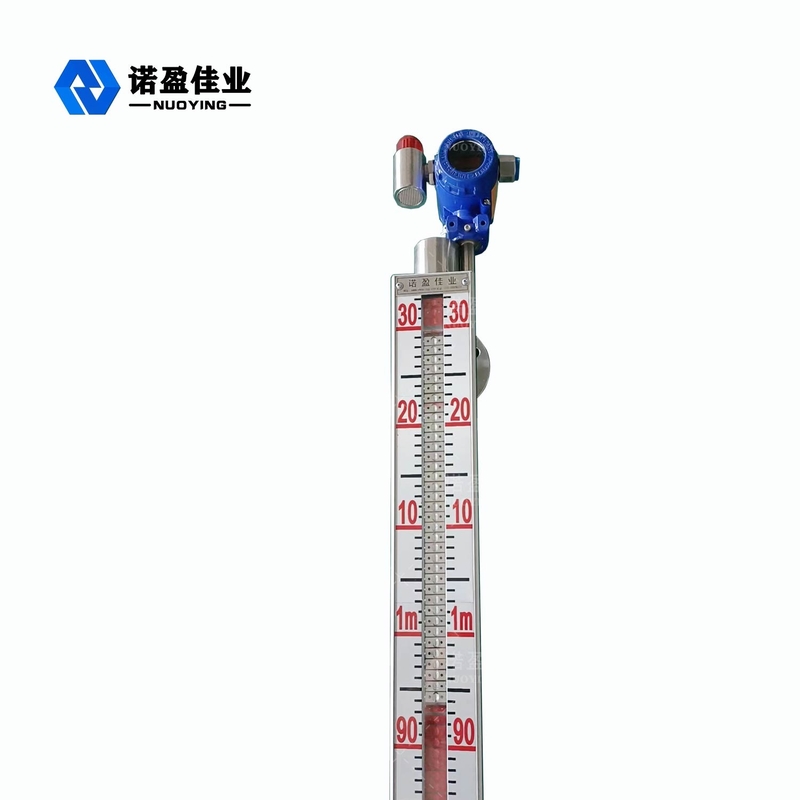

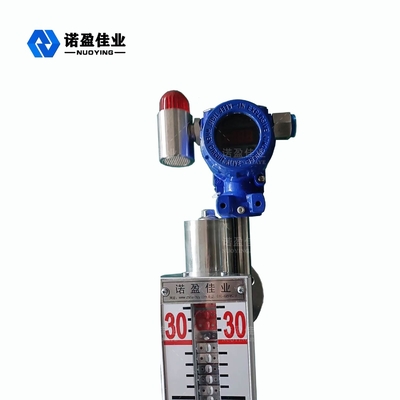

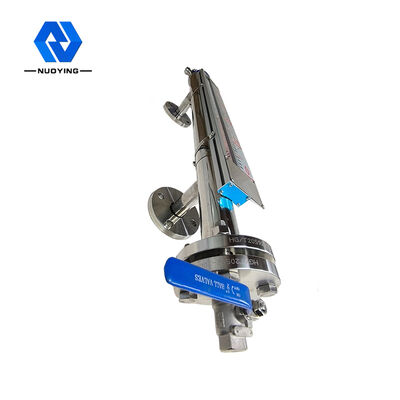

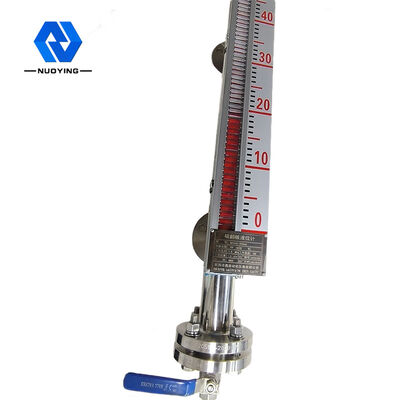

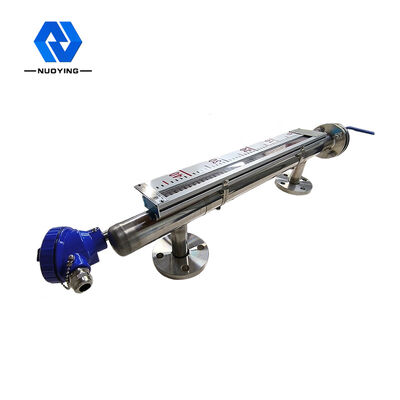

Instalación llana magnética del reborde del transmisor los 6m de la placa llamativa de NYUHZ
Principio de funcionamiento llano magnético del transmisor de la placa de NYUHZ
El metro magnético tiene una cámara que contenga una bola de flotación, y la cavidad es conectada por el reborde o la otra conexión conveniente al envase. Según el principio de los conectores, con el cambio del nivel líquido en el envase, el nivel líquido en la cavidad está como lo mismo que el nivel líquido en el envase, así que la bola de flotación en la cámara se conduce hacia arriba y hacia abajo, con la subida y la caída del nivel líquido en el envase. A este punto, no podemos ver el nivel líquido, así que tenemos una exhibición magnética del tirón de la columna en el exterior de la cavidad.

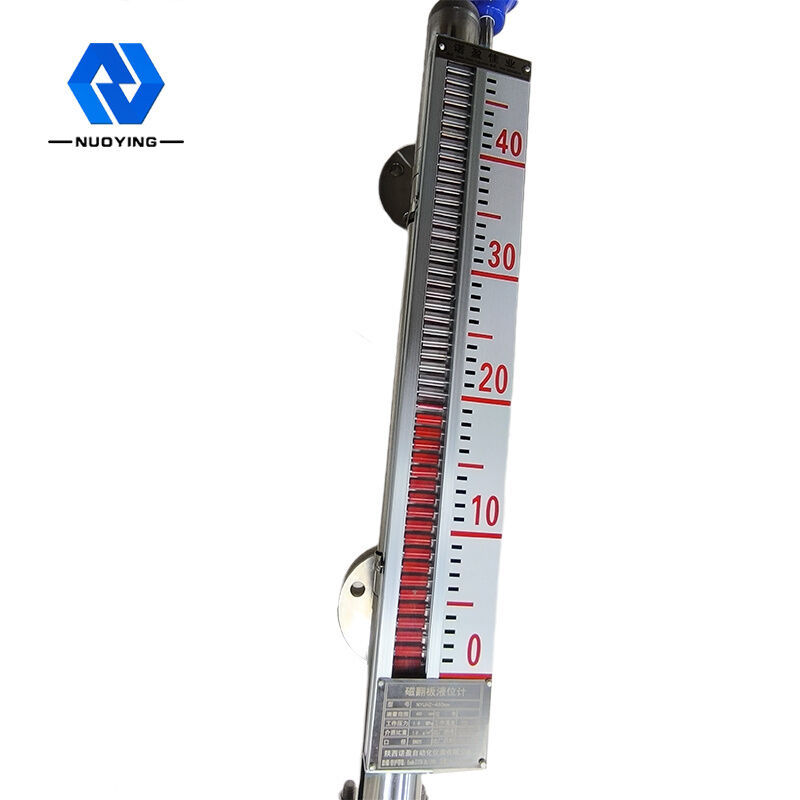

Entre el líquido de hundimiento de la bola de flotación y la parte flotante instaló el acero magnético permanente en el empalme, cuando el nivel líquido en las subidas y las caídas medidas del envase, hace tan el flotador magnético en el tubo líquido del cuerpo del indicador llano. El acero magnético permanente en el flotador es transmitido al indicador de columna magnético por el acoplamiento magnético, conduciendo los rodillos rojos y blancos para mover de un tirón el ° 180. Cuando sube el nivel líquido, los cambios de la columna del tirón del blanco al rojo, y cuando los descensos del nivel líquido, itis el contrario. El empalme rojo y blanco del indicador es la altura real del nivel líquido dentro del envase, así realizando la indicación clara del nivel líquido.
Parámetro técnico del transmisor llano magnético de la placa de NYUHZ
| Uso típico | medida llana líquida |
| Gama de la medida | los 0~6m |
| Exactitud de medición | ±3mm, ±5mm (opcionales) |
| Densidad media | ≥0.425g/cm3 |
| Diferencia de la densidad | ≥0,1g/cm3 |
| Viscosidad media | ≤0.4Pa.S |
| Salida del control | 220VAC, 1A |
| Salida de la transmisión | 4~20mA (fuente de alimentación 24VDC) |
| Temperatura de proceso | -50 ~ °C 350 |
| Presión de proceso | -0,1~ +16MPa |
| Tarifa de la diferenciación | ±lmm |
| Conexión de proceso | Reborde (opcional) |
| Grado de la protección | IP67 |
| Grado a prueba de explosiones: | Exia IICT6 GA (opcional) |
Nota del ※: ¡Los productos se pueden modificar para requisitos particulares según los requisitos específicos de usuarios!
Características del diseño llanas magnéticas del transmisor de la placa de NYUHZ
◎Operación simple de la estructura, sólida y confiable, estable.
◎La escala de la exhibición de la escena es fácil claro, llamativo de leer.
◎Niveles líquidos que pueden ser medidos y ser indicados para ser corrosivos, inflamables, tóxicos, des alta temperatura, ser agitados y ser contaminados.
◎Las formas múltiples de la instalación, las formas múltiples de la conexión pueden ser opcionales.
◎Gama de presión del diseño del vacío completo a MPa 10.
◎〜 +450 °C. de la temperatura range-160 del diseño.
◎Diseño profesional para la presión y la temperatura especiales.
Requisito llano magnético de la instalación del transmisor de la placa de NYUHZ
Campo llano magnético del uso del transmisor de la placa de NYUHZ
El indicador llano de la aleta magnética se puede utilizar para la detección del nivel medio de diversas torres, de los tanques, de surco, de envases esféricos y de calderas. El indicador llano de la aleta magnética puede alcanzar el altos lacre, anti-salida y conveniente para las ocasiones das alta temperatura, de alta presión, resistentes a la corrosión.
