Datos del producto:
|
| Material de la antena: | 304 316L | 316L: | parabólico |
|---|---|---|---|
| Material del caso: | caja de la fundición de aluminio | Muestreo del eco: | 100 times/s |
| Temperatura de funcionamiento: | -40~80℃ | Gama de medición: | los 80M |
| Poder: | 3W | ||
| Alta luz: | Parabolic Antenna Radar Level Sensor,Cast Aluminum Radar Level Gauge,Tank Height Measurement Guided Wave Radar |
||

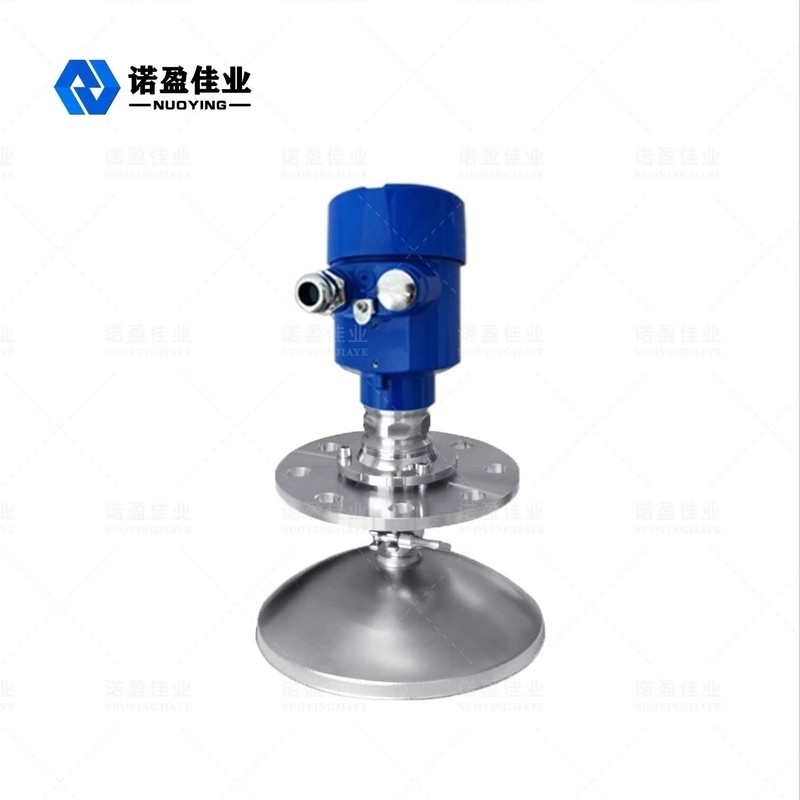

Antena parabólica del transmisor llano del radar de la fundición de aluminio para la medida de la altura del tanque
Principio de funcionamiento llano del metro del radar
El principio de medida el metro llano del radar transmite una señal de pulso de la microonda con un J estrecho y energía muy baja a través de una antena. Esta señal de pulso se transmite en espacio a la velocidad de la luz y se refleja cuando encuentra el medio medido. La señal reflejada es recibida por el instrumento, y se transmite la señal de pulso y se recibe la señal de pulso. El intervalo de tiempo es proporcional a la distancia entre el avión de referencia y la superficie del medio medido. La distancia entre la antena y la superficie del medio puede ser medida midiendo el intervalo de tiempo entre la transmisión y la recepción.
| Alta luz: |
Indicador llano del radar parabólico de la antena Indicador llano del radar de la medida de la altura del tanque Indicador parabólico del tanque del radar de la antena |
||
|---|---|---|---|
Parámetro técnico del metro llano del radar
| Uso típico | Sólidos de la supervisión, polvo, partículas, etc |
| Transmita la frecuencia | 26GHz |
| Exactitud | 3m m |
| Gama | los 80m |
| Material de la antena | 304 316L (opcionales) |
| Muestreo del eco | 100 times/s |
| Temperatura de proceso | -40~130℃ |
| Humedad ambiente | el 0~90% |
| Resolución | 1m m |
| Conexión de proceso | Instalación del reborde o del soporte |
| Interfaz eléctrico | M20×1. 5, ½ “NPT |
| Salida de la señal | 4… 20mA/HART/RS485/Modbus… |
| Poder de la fuente | 24V DC (opcional) |
| Poder | 3W |
| Grado a prueba de explosiones | ExiaCT6Ⅱ (opcional) |
| Clase de la protección | IP67 |
Nota del ※: ¡Los productos se pueden modificar para requisitos particulares según los requisitos específicos de usuarios!
