Tipo de entrada Transductores de presión de nivel de agua Diafragma cerámico HART

Transmisor llano líquido del sensor de la presión del transmisor NH93420

El transmisor llano líquido de la serie NH93420 es la extensión y el desarrollo de la tecnología del transmisor de presión, según el principio de relación linear entre la presión generada por diversa gravedad específica del líquido en diversas alturas, para alcanzar la medida y la transmisión exactas del volumen del agua, del aceite y de la goma, altura líquida, peso.

Parámetro técnico llano líquido del transmisor NH93420

Nota del ※: ¡Los productos se pueden modificar para requisitos particulares según los requisitos específicos de usuarios!

Principio de funcionamiento llano líquido del transmisor NH93420

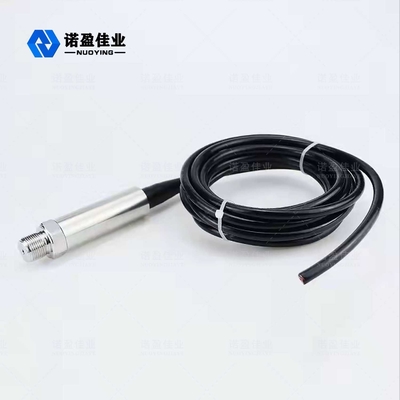

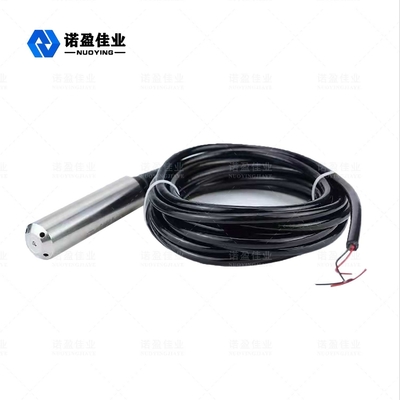

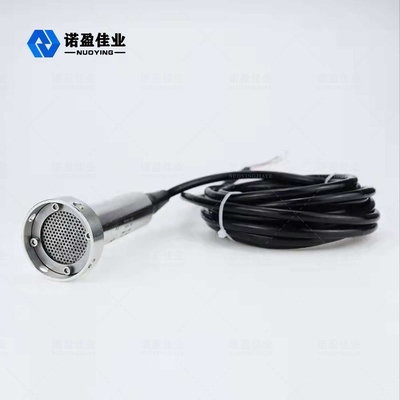

El transmisor llano líquido consiste en un cable especial de la guía del gas incorporado a una manguera capilar, a una junta de la compresión y a una punta de prueba. La punta de prueba del indicador llano se construye de una base de acero inoxidable con un diafragma en la parte inferior y de una cáscara plástica con los agujeros. La medida llana líquida es realmente la diferencia entre la presión hidrostática sobre la cabeza de la punta de prueba y la presión atmosférica real, y entonces el sensor de cerámica (atado a la película de acero inoxidable) y el componente electrónico convertir la diferencia de la presión en 4 la señal de salida del 〜 20mA.
Cuando el transmisor llano líquido hidrostático se pone en cierta profundidad del líquido medido, la fórmula de la presión del sensor es como sigue: ・ H+Po de g del ・ de PA= p para obtener la fórmula llana líquida: h = PA Po/p*g.
Al mismo tiempo, la presión del líquido se introduce en la cámara de presión positiva del sensor a través del acero inoxidable de la conducción del gas, y entonces la presión atmosférica sobre la superficie líquida está conectada con la cámara de presión negativa del sensor, para contrarrestar el Po, en la parte de atrás del sensor y hacer la presión medida del ・ H. de g del ・ de PA-Po= p del sensor.
Si la densidad del líquido es uniforme, la diferencia de la presión estática es proporcional a la altura del nivel líquido.

Características del diseño llanas líquidas del transmisor NH93420

• Instalación simple, capacidad de intercambio fácil de utilizar, fuerte.
• Conveniente para medir el nivel líquido y el interfaz del medio líquido en envase. Además de la indicación del campo, puede también ser equipado del transmisor remoto, interruptor de la alarma, función de detección completa.
• La indicación nueva, lectura intuitiva, llamativo, observando la dirección del indicador se puede cambiar según necesidades de usuario.
• Gama de medición grande, no limitada por la altura del tanque de almacenamiento.
• El mecanismo de indicación se aísla totalmente del medio probado, con buen funcionamiento del lacre, alta confiabilidad y la operación segura.
• Estructura simple, instalación fácil, mantenimiento fácil, resistencia a la corrosión, ninguna fuente de alimentación, a prueba de explosiones.
• La sensibilidad de alta calidad del sensor, velocidad rápida de la respuesta, refleja exactamente el flujo o el nivel líquido estático de cambios sutiles, alta exactitud de la medida.
• Con capacidad a prueba de explosiones a prueba de explosiones y del aislamiento de seguridad inherente, puede ser utilizado en diversos lugares peligrosos.
• El anti - el diseño de bloqueo puede realizar la medida del nivel líquido en medio de la goma.

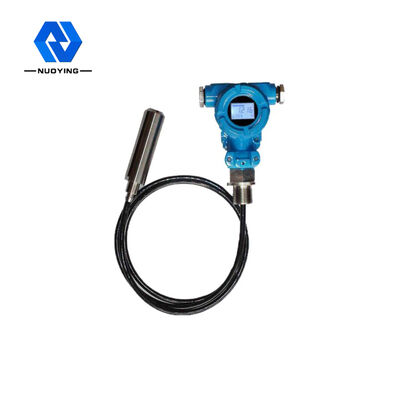

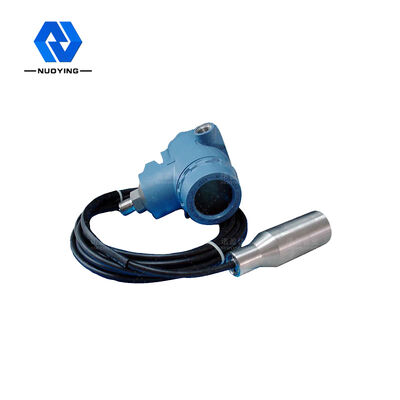

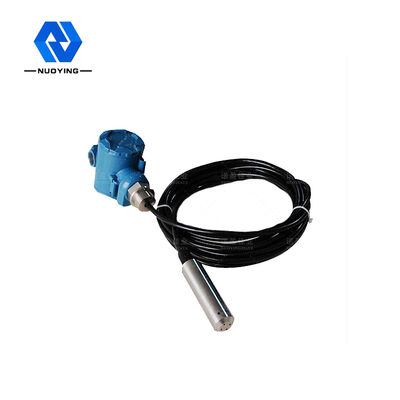

• Es muy conveniente leer en sitio con tres clases de cabezas del indicador: escala 100% de la igual-escala, LED y LCD.
• transmisión de dos hilos de la señal de 4-20mA DC, capacidad antiinterferente fuerte, distancia de transmisión larga.
• Gama cero, completa única fina, remuneración no lineal, asegurar el instrumento dentro de la gama de condiciones de funcionamiento de la precisión, estabilidad a largo plazo.
• El sensor de la presión detecta directamente la presión llana líquida, no afectada por los medios que burbujean, deposición.
