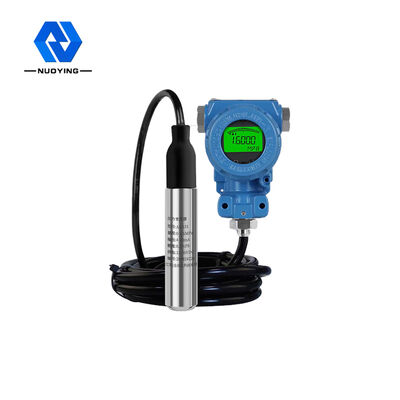

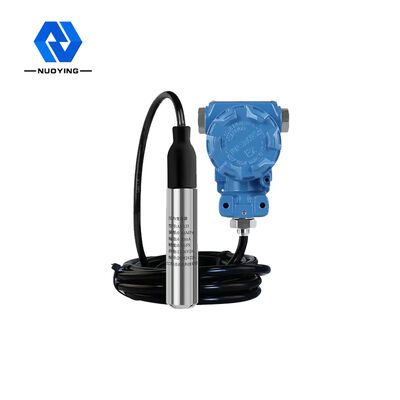

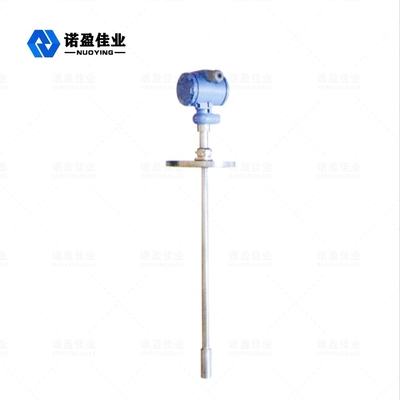

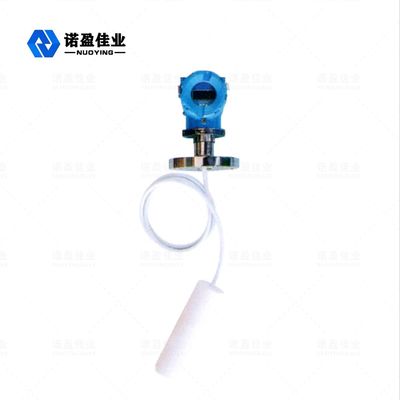

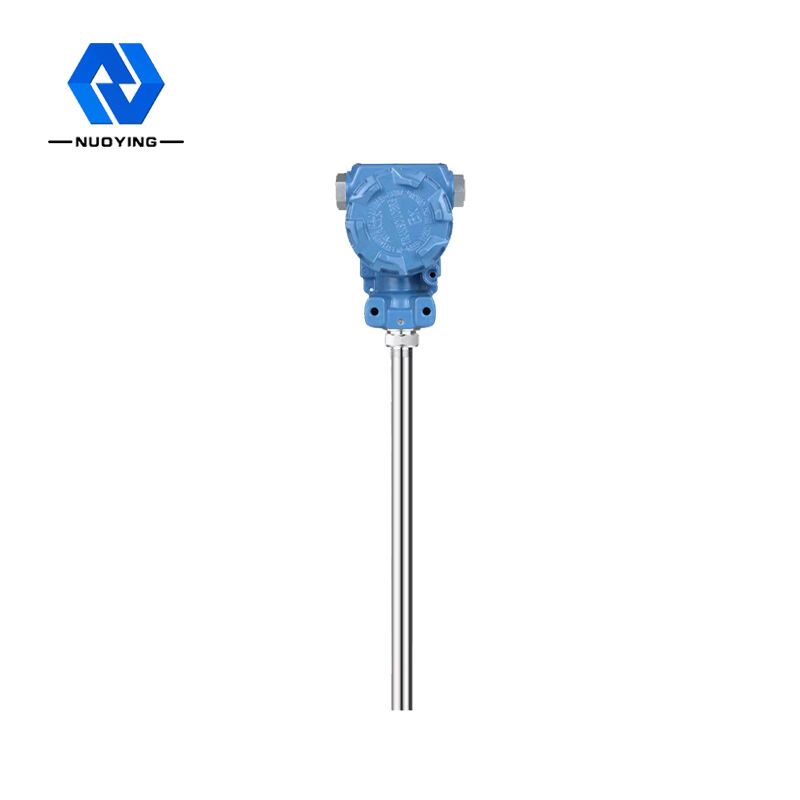

Transmisor de presión de nivel de líquido anticorrosión RS485 Cable de 0-170 m

NH93420 Tipo anticorrosión Transmisor de nivel de líquido Transmisor de sensor de presión

El transmisor de nivel de líquido de la serie NH93420 es un instrumento de medición de nivel de líquido piezoresistivo de estado sólido totalmente sellado y con diseño totalmente de acero inoxidable. En este producto se utilizan el sensor de presión piezorresistivo de alta estabilidad y confiabilidad, el circuito de procesamiento de transmisor inteligente de alta precisión, la tecnología de compensación de temperatura digital de precisión y la tecnología de corrección no lineal. La señal del nivel del líquido medido se convierte en una salida de señal eléctrica estándar. Cable impermeable y conexión sellada de carcasa, tubería en el cable, se puede utilizar en líquido durante mucho tiempo. La estructura integrada y la salida de señal estandarizada brindan comodidad para uso en campo y control automático. . El producto es de tamaño pequeño, liviano, fácil de instalar y fácil de usar. Es adecuado para la medición y control del nivel de líquido en los campos del petróleo, la industria química, las centrales eléctricas, el suministro de agua urbana y la exploración de la temperatura del agua.

Transmisor de nivel de líquido NH93420Parámetro técnico

※ Nota:Productospuede serpersonalizado segúnhaciarequisitos específicosdeusuarios!

Transmisor de nivel de líquido NH93420 Operante Principio

El transmisor de nivel de líquido consta de un cable guía de gas especial integrado en un tubo capilar, una junta de compresión y una sonda. La sonda del indicador de nivel está construida con un núcleo de acero inoxidable con un diafragma en la parte inferior y una carcasa de plástico con orificios. La medición del nivel de líquido es en realidad la diferencia entre la presión hidrostática en el cabezal de la sonda y la presión atmosférica real, y luego el sensor cerámico (unido a la película de acero inoxidable) y el componente electrónico convierten la diferencia de presión en la señal de salida de 4〜20mA.
Cuando el transmisor de nivel de líquido hidrostático se coloca a una cierta profundidad del líquido medido, la fórmula de presión del sensor es la siguiente: PA= p・g・h+Po para obtener la fórmula del nivel de líquido:h = PA- Po/ p*g.
Al mismo tiempo, la presión del líquido se introduce en la cámara de presión positiva del sensor a través del acero inoxidable de conducción de gas, y luego la presión atmosférica sobre la superficie del líquido se conecta a la cámara de presión negativa del sensor, para contrarrestar el Po, en la parte posterior del sensor y hacer que la presión medida del sensor PA-Po= p・g・h.
Si la densidad del líquido es uniforme, la diferencia de presión estática es proporcional a la altura del nivel del líquido.

Transmisor de nivel de líquido NH93420 Requisitos de instalación

• Al medir el nivel de líquido estático en un recipiente abierto, el transmisor de nivel de líquido está perpendicular al fondo del recipiente y el cable que conecta el transmisor y la caja de conexiones se fija en la abertura del recipiente.
• Cuando se mide el nivel del agua en agua corriente, se inserta una tubería con un diámetro de 45 mm en el agua y se hacen varios orificios de 5 mm de diámetro a diferentes alturas en el lado opuesto de la dirección del flujo de la tubería. El agua ingresa a la tubería para fijar la línea de cable y la caja de conexiones en la salida de la tubería.
