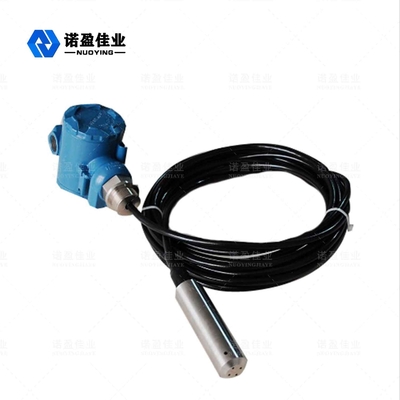

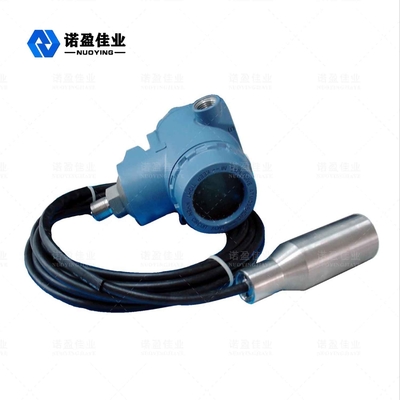

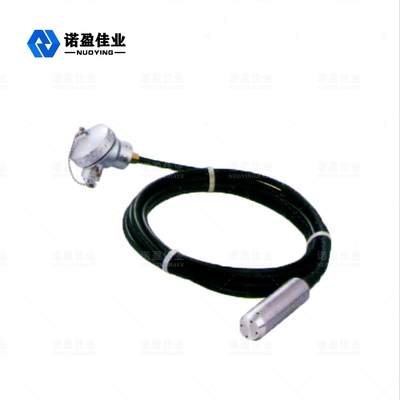

Transmisor de sensor de presión digital Pantalla LCD de acero inoxidable

Transmisor de sensor de presión digital Pantalla LCD de acero inoxidable
Transmisor de sensor de presión digital Pantalla LCD de acero inoxidable Transmisor de sensor de presión digital Pantalla LCD de acero inoxidable Transmisor de sensor de presión digital Pantalla LCD de acero inoxidable

Ampliación de imagen :  Transmisor de sensor de presión digital Pantalla LCD de acero inoxidable

Datos del producto:
Lugar de origen: China
Nombre de la marca: NUOYINGJIAYE
Certificación: Explosion-proof certificate
Número de modelo: NH93420
Pago y Envío Términos:
Cantidad de orden mínima: 1
Precio: $120 to $1800
Detalles de empaquetado: los 40cm×30cm×30cm
Tiempo de entrega: 7 días del trabajo
Condiciones de pago: T/T
Capacidad de la fuente: 300 uds/ antes del mes

Transmisor de sensor de presión digital Pantalla LCD de acero inoxidable

descripción
Gama de medición: Líquido líquido, corrosivo Grado de la exactitud: EL ±0.25% F.S, EL ±0.5% F.S, EL ±1.0% F.S
Conexión de proceso: hilo, reborde (opcional) Temperatura ambiente: -40 °C del 〜 85
Temperatura de proceso: -10 °C ~+70 Salida de la señal: 4… 20mADC/CIERVOS/RS485…
Material del diafragma: 316L, diafragma de cerámica (opcional) Grado de la protección: IP67
Alta luz:

Transmisor de sensor de presión digital

,

transmisor de sensor de presión de acero inoxidable

,

transmisor de presión diferencial de líquido con pantalla LCD

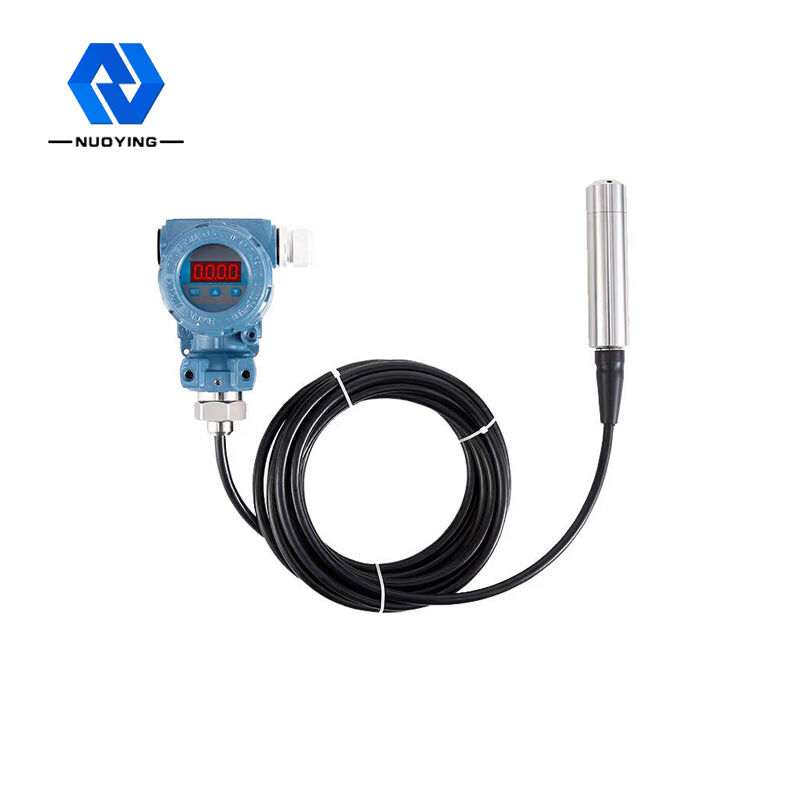

Transmisor de sensor de presión del transmisor de nivel de líquido NH93420



El transmisor de nivel de líquido de la serie NH93420 es un instrumento de medición de nivel de líquido piezorresistivo de estado sólido de buceo totalmente sellado y con diseño de acero inoxidable.En este producto se utilizan el sensor de presión piezorresistivo de alta estabilidad y alta confiabilidad, el circuito de procesamiento del transmisor inteligente de alta precisión, la tecnología de compensación de temperatura digital de precisión y la tecnología de corrección no lineal.La señal de nivel de líquido del líquido medido se convierte en una salida de señal eléctrica estándar.Cable resistente al agua y conexión sellada con carcasa, tubería en el cable, se puede utilizar en líquido durante mucho tiempo.La estructura integrada y la salida de señal estandarizada brindan comodidad para uso en campo y control automático..El producto es de tamaño pequeño, liviano, fácil de instalar y fácil de usar.Es adecuado para la medición y el control del nivel de líquido en los campos del petróleo, la industria química, la planta de energía, el suministro de agua urbana y la exploración de la temperatura del agua.



Transmisor de nivel de líquido NH93420Parámetro técnico



Aplicaciones Típicas Líquido, líquido corrosivo
Rango de medicion
Escribe Tipo de cable Tipo de varilla dura .Cable .anticorrosivo Anticorrosivo tipo varilla
L (metro) 0~170m 0~4m 0~170m 0~4m
Salida de señal: 4~20mADC/HART/RS485
Temperatura ambiente -40 〜85 °C
Temperatura de proceso

-10 ~+70 °C

Proceso de conexión montaje de brida roscada (opcional)
Fuente de alimentación 24 V CC (± 5 %)

Capacidad de carga

< (U-15) / 0.02A

Material del diafragma

316L, diafragma cerámico (opcional) Material de la caja: aluminio, acero inoxidable (opcional)

Estabilidad

±0,05%FS/año;±0,1 %FS/ año

visualización de campo LCD (opcional)
Nivel de protección IP67
Clase de explosión

Exia II CT5 Exd IIBT5 (opcional)



Nota:productospuede serpersonalizado de acuerdoalrequisitos específicosdeusuarios!



Transmisor de nivel de líquido NH93420 Operando Principio

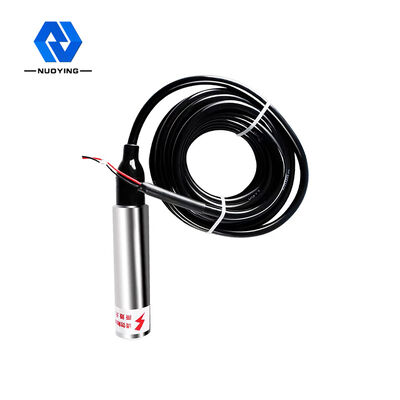

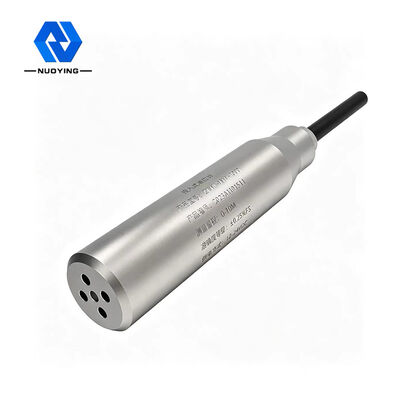

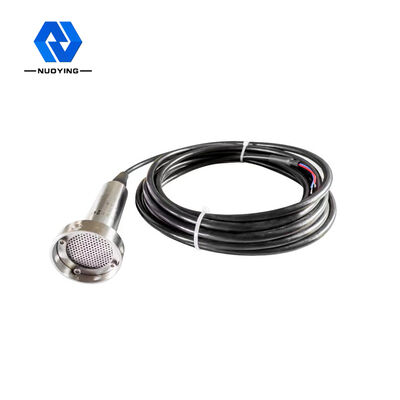

El transmisor de nivel de líquido consta de un cable guía de gas especial integrado en una manguera capilar, una junta de compresión y una sonda.La sonda del indicador de nivel está construida con un núcleo de acero inoxidable con un diafragma en la parte inferior y una carcasa de plástico con orificios.La medición del nivel de líquido es en realidad la diferencia entre la presión hidrostática en el cabezal de la sonda y la presión atmosférica real, y luego el sensor cerámico (conectado a la película de acero inoxidable) y el componente electrónico convierten la diferencia de presión en una señal de salida de 4〜20mA .
Cuando el transmisor de nivel de líquido hidrostático se coloca en una cierta profundidad del líquido medido, la fórmula de presión del sensor es la siguiente: PA = p・g・h+Po para obtener la fórmula de nivel de líquido: h = PA- Po/ p *gramo.
Al mismo tiempo, la presión del líquido se introduce en la cámara de presión positiva del sensor a través del acero inoxidable de conducción de gas, y luego la presión atmosférica en la superficie del líquido se conecta a la cámara de presión negativa del sensor, para contrarrestar el Po, en la parte posterior del sensor y haga la presión medida del sensor PA-Po= p・g・h.
Si la densidad del líquido es uniforme, la diferencia de presión estática es proporcional a la altura del nivel del líquido.



Transmisor de sensor de presión digital Pantalla LCD de acero inoxidable 0



Transmisor de nivel de líquido NH93420 Caracteristicas de diseño



  • Buena estabilidad y alta precisión.
  • La estructura es exquisita y se puede usar directamente para medir el nivel de líquido en el medio medido. Es muy conveniente de instalar y usar.
  • La estructura sólida, los componentes inmóviles, la alta confiabilidad, la larga vida útil desde el agua, el aceite hasta la pasta de alta viscosidad se pueden medir con alta precisión, sin verse afectados por la formación de espuma, la deposición y las características eléctricas del medio bajo prueba.
  • Compensación de temperatura de amplio rango.
  • Con protección de polaridad del inversor de potencia y protección de limitación de corriente de sobrecarga, protección contra rayos, protección contra interferencias de radiofrecuencia.
