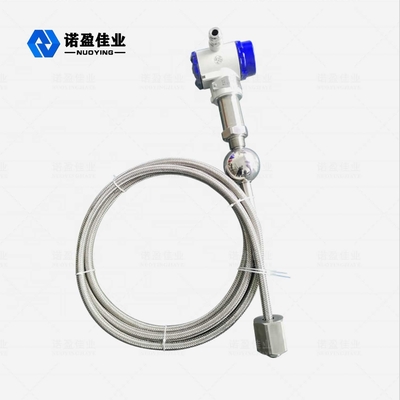

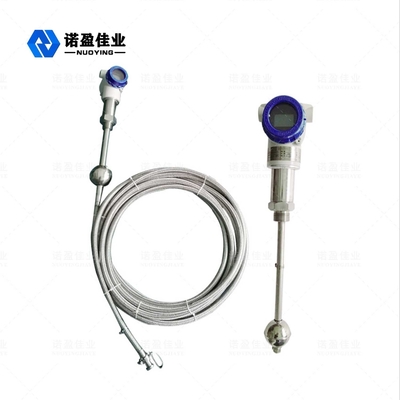

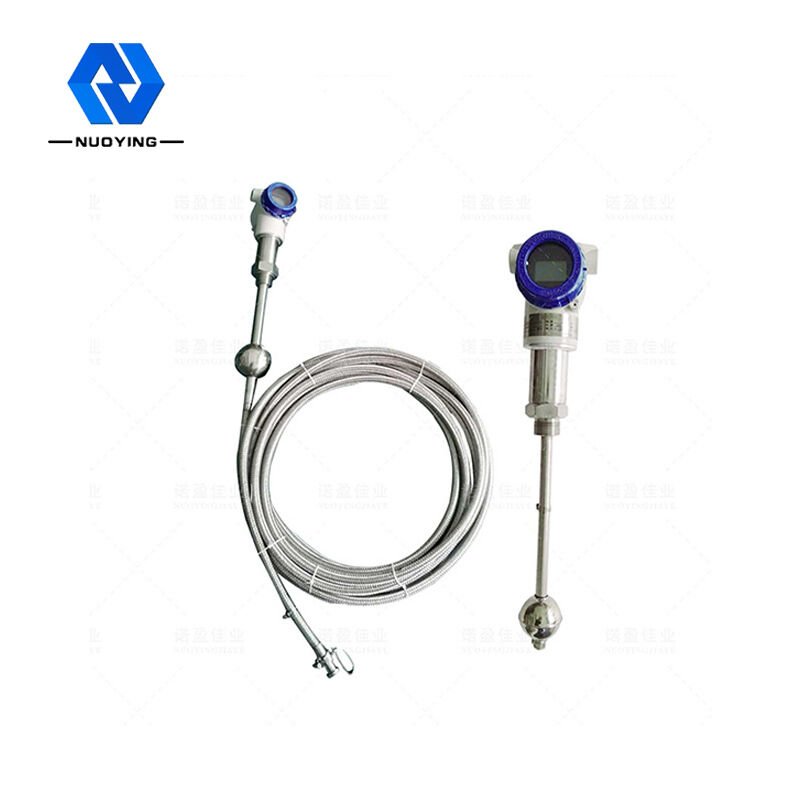

Indicador de nivel magnetoestrictivo de 25 m IP67 Montaje de brida de rosca de dos hilos

Transmisor de nivel de indicador de nivel de flotador de indicador de nivel magnetoestrictivo a prueba de explosiones

Medidor de nivel de líquido magnetoestrictivo

Líquido MagnetostrictivoNivel MetroOperando Principio

El sensor de nivel de líquido magnetoestrictivo (en lo sucesivo, sensor, incluido el tipo común y el tipo a prueba de llamas) se utiliza para la medición continua del nivel de líquido y la interfaz.Además, los sensores de nivel de líquido magnetoestrictivos también se usan ampliamente en varios campos, incluida la medición industrial y el control de niveles de líquido en varios tanques de líquidos, como petróleo, almacenamiento de materias primas químicas, procesos industriales, bioquímica, medicina, alimentos y bebidas, tanques de almacenamiento. gestión y almacenamiento subterráneo de estaciones de servicio, nivel de agua de presas, monitoreo de nivel de agua de embalse y tratamiento de aguas residuales, etc.

El indicador de nivel magnetoestrictivo consta de tres partes: varilla de sonda, unidad de circuito y flotador.Para medir, la unidad de circuito genera pulsos de corriente que viajan por la línea magnetostrictiva y generan un campo magnético circular.Se dispone un flotador fuera de la varilla de la sonda, y el flotador se mueve hacia arriba y hacia abajo a lo largo de la varilla de la sonda con el cambio de nivel de líquido.El flotador genera al mismo tiempo un campo magnético porque está equipado con un conjunto de imanes permanentes.Cuando el campo magnético actual se encuentra con el campo magnético flotante, produce un pulso de "torsión" o "retorno".La diferencia de tiempo entre el pulso de "retorno" y el pulso actual se convierte en señales de pulso para calcular la posición real del flotador y medir el nivel del líquido.

Líquido MagnetostrictivoNivelMetroParámetro técnico

※ Nota:productospuede serpersonalizado de acuerdoalrequisitos específicosdeusuarios!

Líquido Magnetostrictivo Nivel MetroCaracteristicas de diseño

• Más ampliamente aplicable, hay una variedad de formas de sonda, una variedad de formas de conexión de proceso, una variedad de materiales de fabricación, diseño personalizable.
• Alta confiabilidad: debido a que el indicador de nivel de líquido magnetoestrictivo utiliza el principio de guía de ondas, no hay partes móviles mecánicas, por lo que no hay fricción ni desgaste.Todo el convertidor está encerrado en un tubo de acero inoxidable y no está en contacto con el medio de medición.El sensor funciona de forma fiable y tiene una larga vida útil.
• Alta precisión: debido a que el medidor de nivel de líquido magnetostrictivo utiliza pulsos de guía de ondas para determinar el desplazamiento medido midiendo el tiempo entre el pulso inicial y el pulso de terminación, la precisión de la medición es alta y la resolución es mejor que 0.01FS. Esta es una precisión que es difícil de lograr con otros sensores.
• Buena seguridad: el medidor de nivel de líquido magnetoestrictivo tiene un alto rendimiento a prueba de explosiones, intrínsecamente seguro a prueba de explosiones, uso seguro, especialmente adecuado para materias primas químicas y medición de líquidos inflamables.No es necesario abrir la tapa del tanque para evitar la inseguridad de la medición manual.
• El medidor de nivel de líquido magnetoestrictivo es fácil de instalar y mantener: el medidor de nivel de líquido magnetoestrictivo generalmente se instala a través de la boquilla existente en la parte superior del tanque.Es especialmente adecuado para la instalación del tanque de almacenamiento subterráneo y el tanque de almacenamiento que se ha puesto en servicio, y no puede afectar la producción normal durante el proceso de instalación.
