Datos del producto:
|
| Gama de presión: | -100kPa… 0~0.2kPa… 10MPa | Referencia de la presión: | Indicador | Indicador sellado |
|---|---|---|---|
| Salida: | 4~20mA, protocolo 4~20mA+HART | Exactitud: | ±0.3 (tipo.); ±0.5%FS (máximo) |
| Fuente: | fuente de alimentación 24V | Temporeros ambiente.: | -30℃~80℃; con el equipo -30℃~70℃ del indicador del LCD |
| Temporeros medios.: | -40℃~104℃ | Material del diafragma: | 316L (316L roció con PTFE, Hastelloy C, tantalio) |
| Protección: | IP65 | ||
| Alta luz: | Transmisor de presión de diafragma de descarga de 10MPa,transmisor de presión con pantalla digital IP65,transmisor de presión de tipo descarga de 24V |
||

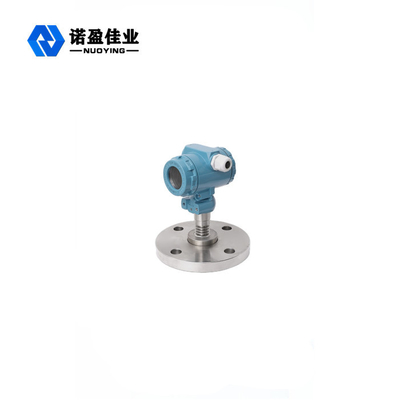

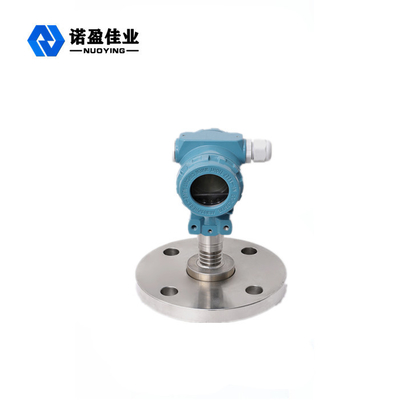

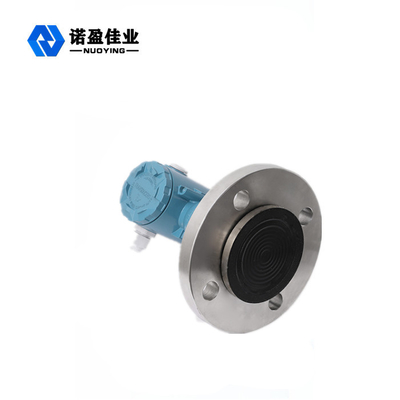

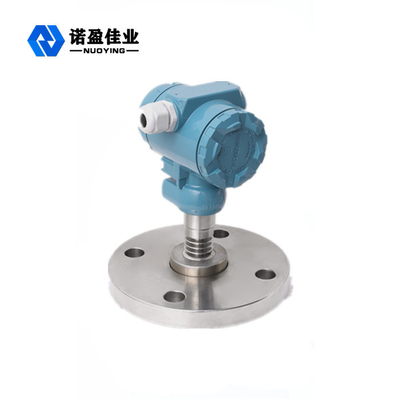

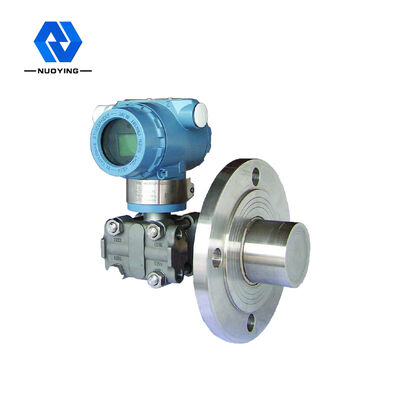

Transmisor de presión de diafragma empotrado de montaje en brida
Descripción del transmisor de presión de diafragma al ras de montaje en brida:
El transmisor de presión de descarga con brida es un tipo de producto de descarga para cumplir con los requisitos de montaje de brida del cliente.Este producto adopta el elemento sensible a la presión de silicio difuso importado, y después del envejecimiento a largo plazo y la selección de estabilidad, el rendimiento del producto es estable y confiable.
El transmisor de presión de descarga con brida toma la placa de brida estándar internacional como estándar de conexión y puede realizar el modo de montaje de brida en el sitio para el usuario.Debido a que el diafragma de tensión está expuesto y detecta la presión directamente, conveniente para la limpieza y capaz de cumplir con los requisitos de condiciones de trabajo severas a prueba de humedad, a prueba de agua, a prueba de explosiones y otros, los productos de esta serie se aplican ampliamente para los medios viscosos con partículas en los campos como el control de procesos industriales, petróleo, industria química, metalurgia, etc.
Parámetros del transmisor de presión de diafragma al ras de montaje en brida:
| Parámetros de rendimiento | |||
| Rango de presión | -100kPa...0~0,2kPa...10MPa | ||
| Referencia de presión | Presión manométrica, Presión manométrica sellada | ||
| Suministro y salida | 4~20mA, 4~20mA+protocolo HART® (alimentación 24V) | ||
| Exactitud | ±0,3 (típico);±0.5% FS (máx.) | ||
| temperatura cerocoeficiente | ±1% FS/55℃ | ||
| Efecto de temperatura de rango completo | ±1% FS/55℃ | ||
| Temperatura ambiente | -30℃~80℃;con equipo indicador LCD -30℃~70℃ | ||
| Temperatura media. | -40℃~104℃ | ||
| Temperatura de almacenamiento. | -40℃~85℃ | ||
| Resistencia de aislamiento | ≥100MΩ/500VCC (200MΩ/250VCC) | ||
| Grado de protección | IP65 | ||
| Grado a prueba de explosiones | Exd II BT6 Gb | ||
| Limitación de sobrepresión | 150% FS | ||
| Estabilidad a largo plazo | ±0.2%FS/año | ||
| Desempeño estructural | |||
| Material del diafragma | 316L (316L rociado con PTFE, Hastelloy C, tantalio) | ||
| Líquido de relleno | aceite de silicona | ||
| Material de la carcasa | Revestimiento de resina epoxi de aluminio fundido a presión | ||
| Conexión eléctrica | M20×1.5 | ||
| Proceso de conexión | DN25, DN50, DN80 | ||
Características del transmisor de presión de diafragma al ras de montaje en brida:
• La carcasa 3051 o 2088 es opcional
• Montaje con brida
• Modo de doble cable, salida analógica de 4~20 mA, comunicación de datos de protocolo HART®

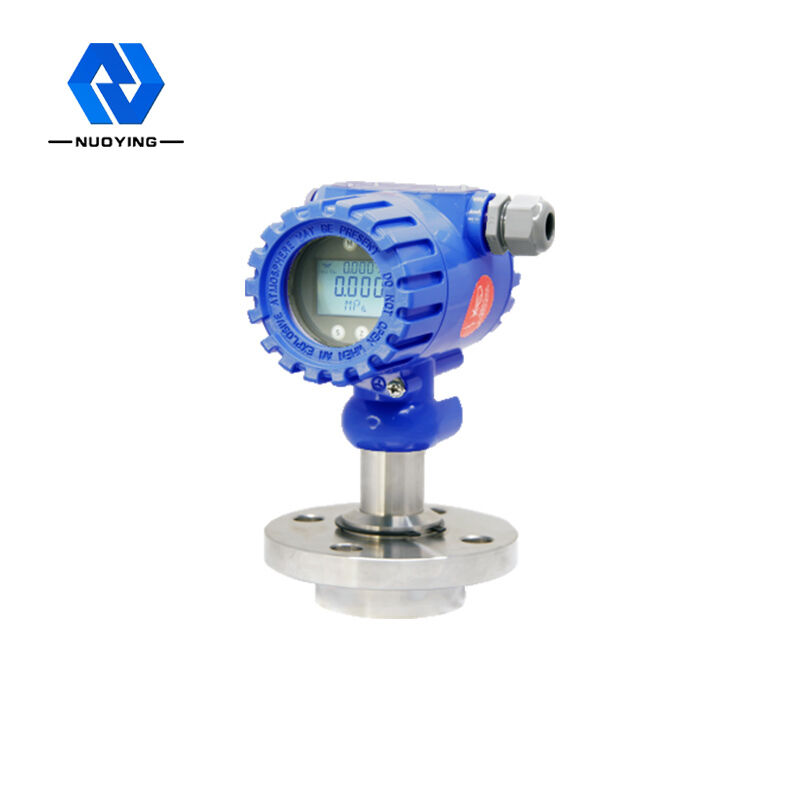

• Equipo de indicador LCD inteligente con retroiluminación
• Diafragma de gran tamaño, sellado completamente soldado, confiable y duradero a largo plazo
• Utilizado para la medición de presión de gas, líquido, vapor
• Diafragma anticorrosión opcional (Tantalio, Hastelloy C, 316L, 316L rociado con PTFE)
• Especialmente adecuado para líquidos viscosos a alta temperatura
• El precio es más barato que el de instrumentos importados similares
Aplicación del transmisor de presión de diafragma al ras de montaje en brida:
• Campos de control de procesos para industrias como la del petróleo, la industria química, la metalurgia, la electricidad, la alimentación, la fabricación de papel, la medicina, la fabricación de maquinaria, los experimentos científicos y la aviación militar, etc.
