Datos del producto:
|
| Gama de presión: | -700kpa~700kpa | Señal de salida: | 4-20mA/HART/RS485/0-5V |
|---|---|---|---|
| Poder de la fuente: | 9-36VDC | Tipo de conexión del hilo: | el 1/2 o 1/4npt |
| Exactitud: | El ±0.25% el ±0.5% (típico) (máximo) | Temperatura media: | -40 ~ ℃ 85 |
| Material: | 316 SS | Garantía: | un año |
| Alta luz: | Transmisor de sensor de presión de 5v,transmisor de presión HART 700kpa,transmisor DP inteligente de 700kpa |
||

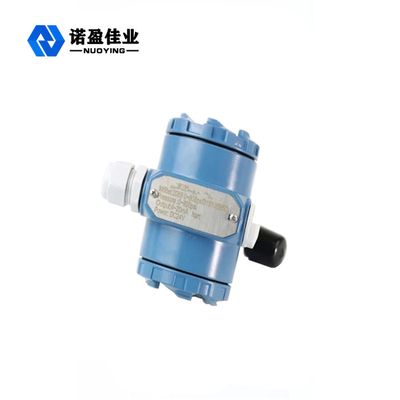

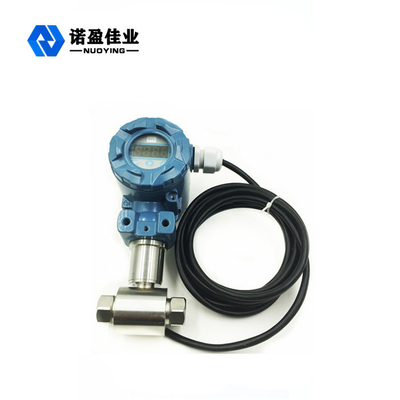

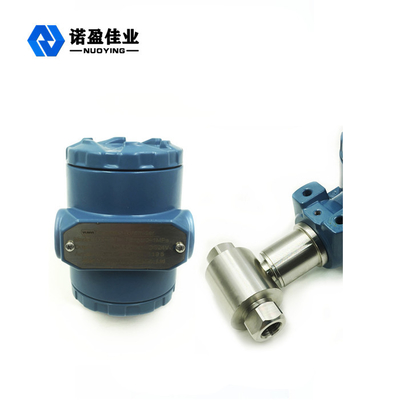

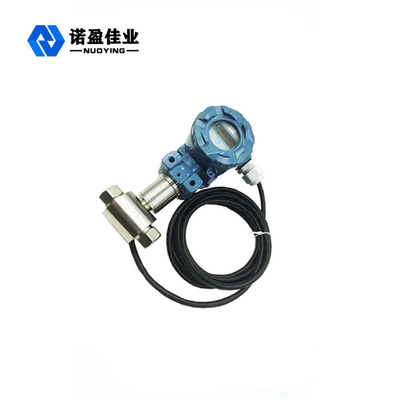

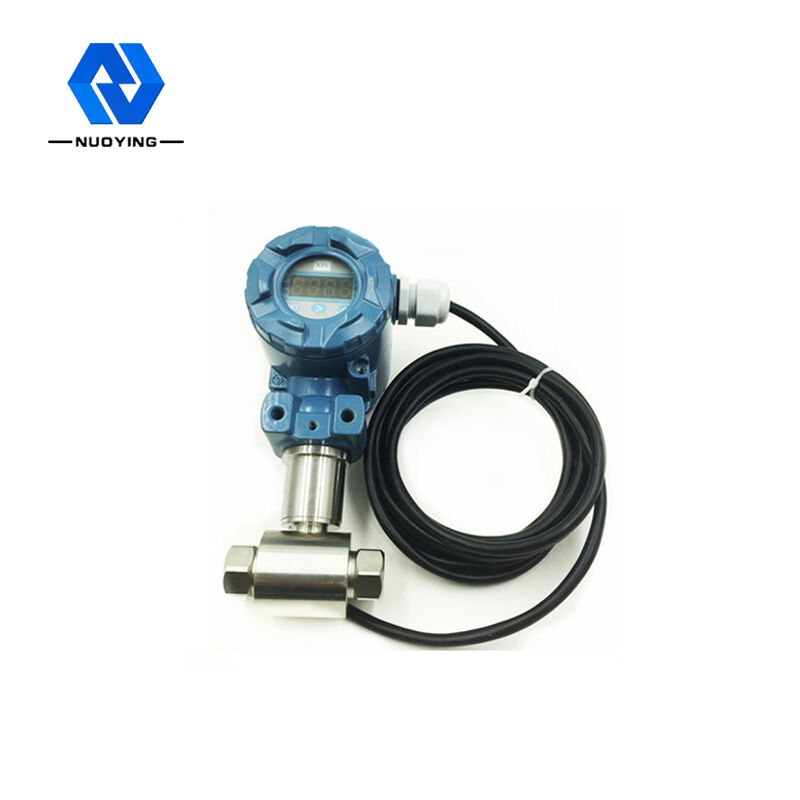

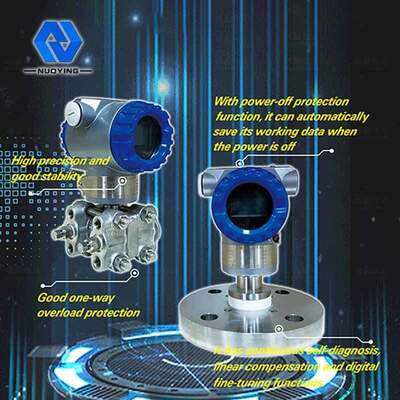

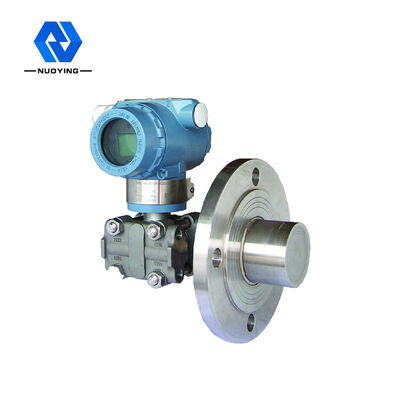

Transmisor de presión diferencial inteligente 0-5v para transductor de presión
Transmisor de presión diferencial inteligente 0-5v para transductor de presión Descripción:
El transmisor de presión diferencial inteligente de 0-5v para transductor de presión es una instrumentación típica de autoequilibrio, que utiliza el principio de funcionamiento de la retroalimentación negativa para superar los componentes de los materiales, el procesamiento y otros factores desfavorables.
Como su nombre lo indica, el transmisor de presión diferencial mide el resultado es la diferencia de presión, es decir, P = ρg h.Sin embargo, dado que el tanque suele ser cilíndrico, el área S del círculo de sección transversal es constante.Entonces, la gravedad G = P · S = ρg h · S, S es constante y G es proporcional a P. Es decir, siempre que el valor de P se detecte con precisión, es proporcional a la altura Δh.Cuando cambia la temperatura, la presión detectada siempre se mantiene aunque el volumen de aceite se expanda o se contraiga, y el nivel real de líquido aumente o disminuya.Si necesita mostrar el nivel real, también puede introducir la compensación de temperatura del medio para que se resuelva.
Transmisor de presión diferencial inteligente 0-5v para transductor de presión Especificación:
Medio de medición: líquido o gas
Modo de presión: presión diferencial
Señal de salida: 4-20mA, RS485, 0-5V, 0-10V, 1-5V
Fuente de alimentación: 12-36 VCC
Las condiciones de trabajo
Temperatura media: -40 ~ 85 ℃
Temperatura ambiente: -40 ~ 85 ℃
Humedad: 0% ~ 95%
| Rango de medición | Presión diferencial: 0~1Kpa, 6Kpa, 40Kpa, 200Kpa......2Mpa, 8Mpa |
| Presión manométrica: 0~40Mpa | |
| Presión absoluta | 0~40Mpa |
| Reducir la ración | 40:1 |
| Solicitud | Presión diferente, presión manométrica, presión absoluta |
| Exactitud | ±0,1, 0,3, 0,5 % del intervalo |
| Fluido de proceso | Líquido, Gas, Vapor |
| Deriva de temperatura | Deriva cero: 0,5 % FS/50 ℃ |
| Deriva del alcance: 0,7 % FS/50 ℃ | |
| Estabilidad | ±0,1%/año |
| Temperatura de trabajo | -40 ℃ ~ 100 ℃ |
| Temperatura ambiente | -40 ℃ ~ 85 ℃ |
| Temperatura de almacenamiento | -40 ℃ ~ 100 ℃ |
| Fuente de alimentación | 9 ~ 45 V CC |
| Producción | 4~20mA 2 hilos Protocolo Hart |
| Presión máxima | 40Mpa |
| Tiempo de respuesta | 200ms |
| Límites de humedad | 0 a 100% Humedad relativa |
| Tiempo de encendido | 2 segundos con amortiguación mínima |
| Mostrar | LED LCD |
| Conexiones eléctricas | 1/4" Npt (roscas de conducto M20) |
| Efecto de temperatura | ±0,18 % del intervalo por 200C |
| Proceso de conexión | 1/4-18Npt |
| Brida | SS304 SS316 |
| Diafragmas | SS316L / Hastelloy B / Hastelloy C / Monel / Tántalo |
| Juntas tóricas húmedas | Buna N/Vitón/PTFE |
| Pernos tuercas | Acero al carbono / SS316 |
| Soporte de montaje | Acero al carbono / SS304 o SS316 |
| Placa de nombre/etiqueta | SS304 / SS316 |
| Carcasa del convertidor | Aleación de aluminio fundido con bajo contenido de cobre con poliuretano |
| Líquido de llenado | Aceite de silicona / flúor |
| Protección de carcasa | IP67 |
| A prueba de explosiones | Exd II BT4 Exia II CT6 |
| Proceso de conexión | Brida, Directo, Montaje Lateral, Diafragma, Tipo Inserto |
Transmisor de presión diferencial inteligente 0-5v para características del transductor de presión:
1.Compatible con 316LSS, gases y líquidos no corrosivos
2. Presión del viento y velocidad del flujo en el proceso industrial.
3. Medición de la presión de la tubería y la olla de fuego
4. Industria del petróleo, industria química.
5. Seguimiento meteorológico
Transmisor de presión diferencial inteligente 0-5v para aplicación de transductor de presión:
Transmisor compacto de presión diferencial de 0-5v para medición de presión diferencial de líquidos y gases.
