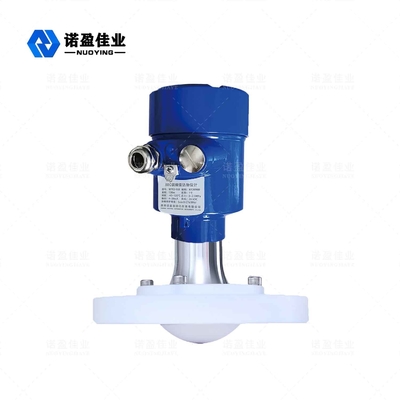

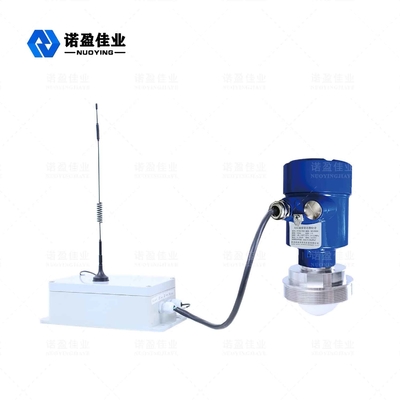

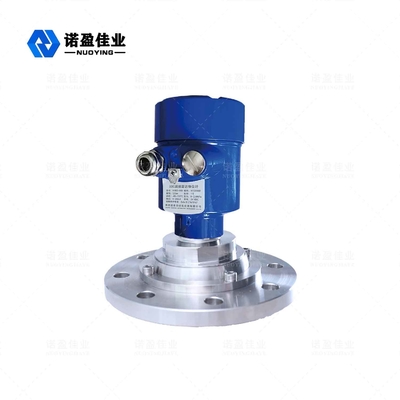

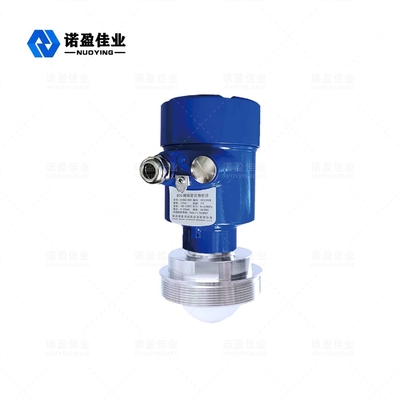

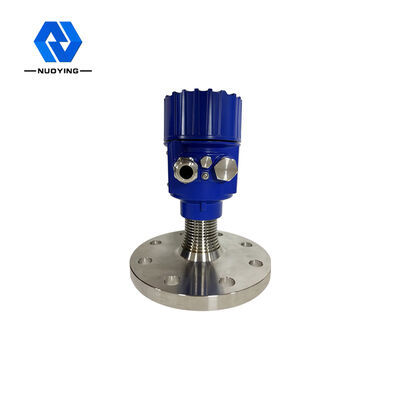

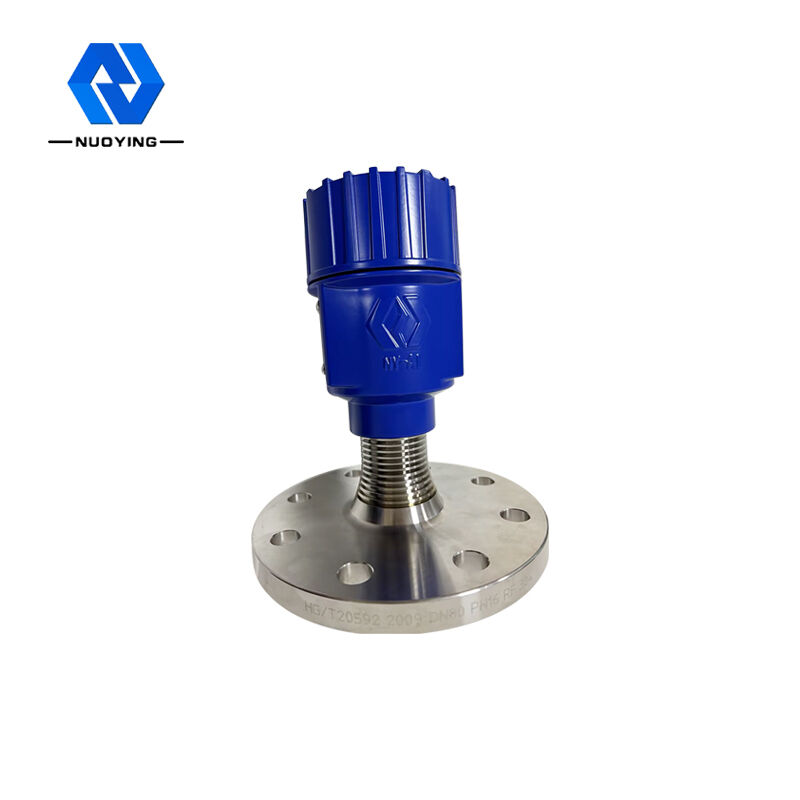

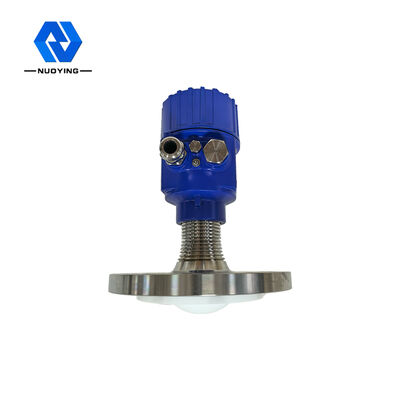

Modulación de transmisor de nivel de radar de 80 Ghz de frecuencia continua IP65 20m 40m 80m

Modulación de transmisor de nivel de radar de 80 Ghz de frecuencia continua IP65 20m 40m 80m
Modulación de transmisor de nivel de radar de 80 Ghz de frecuencia continua IP65 20m 40m 80m Modulación de transmisor de nivel de radar de 80 Ghz de frecuencia continua IP65 20m 40m 80m Modulación de transmisor de nivel de radar de 80 Ghz de frecuencia continua IP65 20m 40m 80m Modulación de transmisor de nivel de radar de 80 Ghz de frecuencia continua IP65 20m 40m 80m

Ampliación de imagen :  Modulación de transmisor de nivel de radar de 80 Ghz de frecuencia continua IP65 20m 40m 80m

Datos del producto:
Lugar de origen: China
Nombre de la marca: NUOYINGJIAYE
Certificación: Explosion-proof certificate
Número de modelo: NYRD-PB
Pago y Envío Términos:
Cantidad de orden mínima: 1
Precio: $160 to $1500
Detalles de empaquetado: los 40cm×30cm×30cm
Tiempo de entrega: 7 días del trabajo
Condiciones de pago: T/T
Capacidad de la fuente: 200 uds/ antes del mes

Modulación de transmisor de nivel de radar de 80 Ghz de frecuencia continua IP65 20m 40m 80m

descripción
Gama de medición: el 120m Frecuencia que transmite: 76GHz~81GHz, anchura 5GHz de la frecuencia de exploración de FM
Forma de la antena: antena de lente, antena de lente anticorrosión Conexión de proceso: La rosca de tornillo, reborde (opcional), ensanchó
Exactitud de la medida: 0.05%~0.1%F.S Temperatura de funcionamiento: -40~130℃, - 40~250℃
Salida de la señal: 4-20mA, 4-20mA/HART (de dos hilos/de cuatro cables) Fuente de alimentación: 24VDC, 220VAC
Alta luz:

Transmisor de nivel de radar IP65 de 80 Ghz

,

transmisor de nivel de radar de frecuencia continua

,

indicador de nivel de líquido 20m 40m

Medidor de nivel de radar de onda de modulación de frecuencia continua de 80 GHz, rango de medición: 0 ~ 20 m, 0 ~ 40 m, 0 ~ 80 m, indicador de nivel de líquido

Modulación de frecuencia continua de 80 GHz Ola Radar Nivel Metro



¿Qué es una onda electromagnética de onda milimétrica;por lo general, la onda electromagnética de dominio de frecuencia de 30-300 GHz (longitud de onda de 1-10 mm) se denomina onda milimétrica, que se encuentra en el rango de longitud de onda superpuesto de microondas y onda de infrarrojo lejano, por lo que tiene las características
de ambos espectros.La banda de 76-81GHz de este producto es el área con menor conocimiento y desarrollo de aplicaciones del ser humano hasta el momento.



Radar Nivel MetroParámetro técnico



Frecuencia de transmisión 76 GHz ~ 81 GHz, ancho de frecuencia de escaneo FM 5 GHz
forma de antena antena de lente, antena de lente anticorrosión
material de la antena PTFE, 304+PTFE
Rango de medición 0.08~120m
Precisión de la medición 0,05 %~0,1 % FS
Fuente de alimentación 24 V CC, 220 V CA
Salida de señal 4...20mA/HART/RS485/Modbus...
Temperatura de proceso -40~+130℃, -40~+260℃ (≥260℃ se puede personalizar)
Presión de proceso -0.1~4.0MPa
Proceso de conexión Rosca, Soporte, Brida, Abrazadera sanitaria (opcional)
Nivel de protección IP65, IP67, IP68 (opcional)
Grado a prueba de explosiones ExiaⅡCT6 Ga, ExdⅡCT6 Gb


Nota:productospuede serpersonalizado de acuerdoalrequisitos específicosdeusuarios!

Modulación de transmisor de nivel de radar de 80 Ghz de frecuencia continua IP65 20m 40m 80m 0



Radar Nivel MetroOperando Principio



Los productos de radar FMCW de ondas FM (también llamados radares de ondas milimétricas), debido a que utilizan bandas de ondas milimétricas con una frecuencia más alta que los radares de banda Ku, son importantes en la detección de objetivos remotos y entornos con mucho humo y polvo, como imágenes de larga distancia y multi imágenes espectrales.Aplicación, y puede detectar objetivos más pequeños que el radar de microondas y lograr un posicionamiento más preciso, con mayor resolución y mayor confidencialidad.

Radar Nivel MetroCaracteristicas de diseño



◎ Muy buen rendimiento transitorio: basado en un chip de radiofrecuencia de onda milimétrica CMOS de desarrollo propio, se da cuenta de una arquitectura de radiofrecuencia más estricta y una mayor relación señal-ruido.

◎ Ancho de banda de trabajo de 5 GHz, para que el producto tenga una mayor resolución de medición y precisión de medición.

◎ Coherencia: oscilación dipolar impulsada por la corriente seca o el efecto de frecuencia de diferencia no lineal del pulso láser coherente;

◎ Baja energía: la energía del fotón de ondas milimétricas es de solo unos pocos milielectrones voltios, y no habrá ionización de rayos X ni daño a la sustancia a detectar, por lo que no es fácil dañar la sustancia a detectar.

◎Penetración fuerte: tiene un fuerte poder de penetración para materiales no polares.Muchos materiales no polares no metálicos tienen menos absorción de rayos en esta banda, por lo que pueden usarse para detectar la estructura interna de los materiales.Por ejemplo, la cerámica, el cartón, los productos de plástico y las espumas son transparentes a la radiación electromagnética en esta banda y también se pueden usar para monitorear la seguridad de aeropuertos o estaciones, como la detección de maquinaria, explosivos y drogas, o para la detección de soldaduras en tableros de circuitos.

◎ Fácilmente absorbido por moléculas polares;esta banda tiene menos dispersión en materiales no uniformes y puede detectar y medir el contenido de vapor de agua.También es posible estudiar la composición del material o realizar un control de calidad analizando su espectro característico.

◎ Gran alcance y pequeña zona ciega.El alcance máximo puede alcanzar los 120 m y la zona ciega puede alcanzar los 8 cm.

◎ El ángulo de haz pequeño y el tamaño de antena pequeño facilitan la instalación.Se ve menos afectado por el tamaño del cuerpo del tanque y la interferencia de obstáculos.

◎La longitud de onda es más corta y tiene mejores características de reflexión en la superficie sólida, por lo que no se necesita una brida universal especial para apuntar.

◎ Admite depuración remota y actualización remota para facilitar el trabajo de mantenimiento del personal en el sitio.



Como un radar de banda de 80 GHz utilizado en la medición industrial, tiene una medición de nivel de líquido y nivel sin contacto de alta precisión.Tiene las ventajas incomparables de otros radares de pulso de microondas ordinarios y radares de onda guiada.El haz extremadamente angosto y la capacidad de penetración son más efectivos.

Adáptese a condiciones de trabajo ultracomplejas sin comprometer el rendimiento de la medición.
