Datos del producto:
|
| Gama de medición: | los 30m | Tipo de la antena: | tipo de alta temperatura |
|---|---|---|---|
| material del caso: | caja de acero inoxidable | Conexión de proceso: | Rosca de tornillo, reborde (opcional), |
| Frecuencia: | 100MHZ-1.8GHZ | Temperatura de funcionamiento: | -40~250℃ |
| Salida de la señal: | 4-20mA, 4-20mA/HART (de dos hilos/de cuatro cables) | Presión de proceso: | -0.1-4MPa, -1~40BAR |
| Alta luz: | transmisor llano del radar de la onda dirigida 22.5mA,radar del sensor del nivel del agua 1.8GHz,tipo transmisor de la presión 1.8GHz del nivel |
||

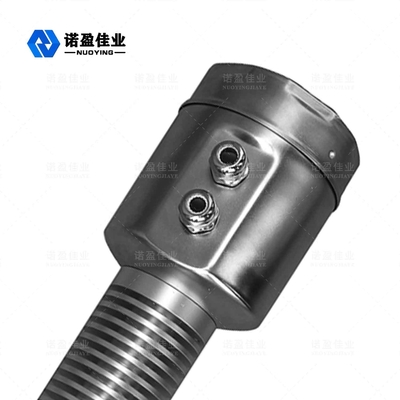

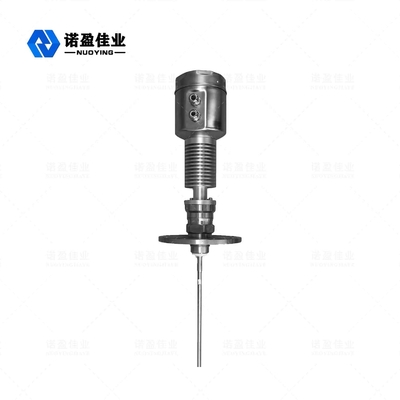

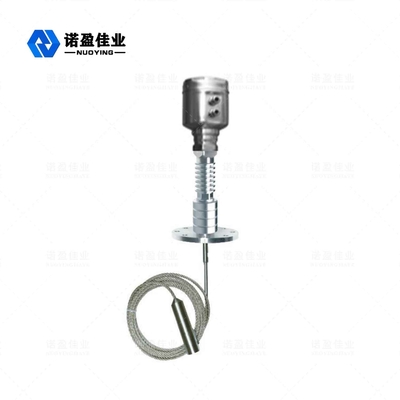

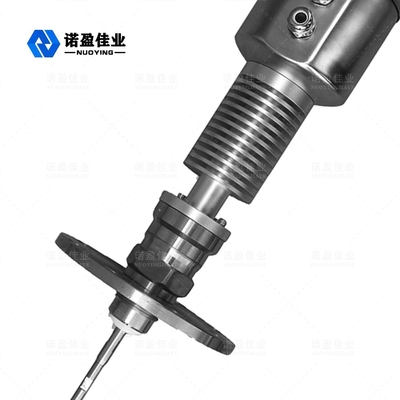

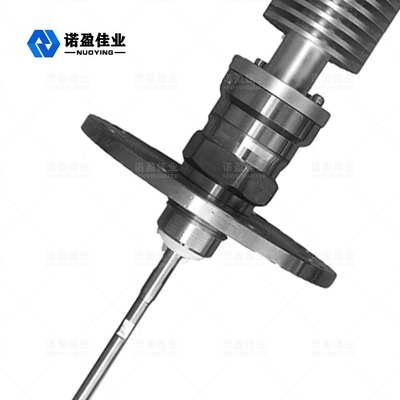

NYRD705 (acero inoxidable) onda guiada de 1,8 GHz Radar Nivel Metro
Transmisor de nivel de medidor de nivel de radar de onda guiada de 1,8 GHz de alta temperatura y presión de acero inoxidable NYRD705
El medidor de nivel de radar de onda guiada es un medidor de nivel basado en el principio de reflexión en el dominio del tiempo (TDR).El pulso electromagnético del medidor de nivel por radar se propaga a lo largo del cable de acero o sonda a la velocidad de la luz.Parte del pulso del medidor de nivel se refleja para formar un eco y regresar al transmisor de pulsos por el mismo camino.La distancia entre el transmisor y la superficie del medio medido es proporcional al tiempo de propagación del pulso durante ese período, y se calcula la altura del nivel del líquido.
Radar Nivel MetroParámetro técnico
| Parámetros |
Frecuencia: 100MHz-1.8GHZ Rango de medición:-cable: 0-30 m;varilla, coaxial :0-6m Repetibilidad: ± 3 mm Resolución: 1 mm Muestreo: echo 55 muestras / s Velocidad de respuesta: 0.2S (dependiendo del uso real) Señal de corriente de salida: 4-20mA Precisión: <0.1% |
| Interface de comunicación | Protocolo de comunicación HART |
| Proceso de conexión |
G1-1/2 Brida DN50, DN80, DN100, DN150 |
| Presión de proceso | -1 ~ 40bar |
| Energía |
Potencia: 24 V CC (± 10 %), voltaje de ondulación: 1 Vpp Consumo de energía: máx. 22,5 mA |
| Condiciones ambientales | temperatura -40 ℃ ~ +80 ℃ |
| Grado de protección de la vivienda | IP68 |
| Niveles de explosión | EXIAIICT6 |
| Fuente de alimentación de instrumentación y conexión de cable de salida de señal |
Compartir un cable blindado de dos núcleos Entrada de cable: 2 M20 × 1,5 (diámetro de los cables de 5 - 9 mm) |
※ Nota:productospuede serpersonalizado de acuerdoalrequisitos específicosdeusuarios!
Medirelemento Rángel
símbolo explanación:
H---- Rango de medición
L---- Distancia del tanque vacío
B---- El área ciega en la parte superior
E---- La distancia mínima entre la sonda y la pared del tanque
El área ciega se refiere a la distancia mínima entre el nivel más alto de la superficie del material y el punto de referencia de medición.
El área ciega inferior se refiere a la distancia cerca de la parte inferior del cable que no se puede medir con precisión.
La distancia efectiva es la que existe entre la zona ciega superior y la zona ciega inferior.
Nota:Solo cuando el nivel del material se encuentra entre las áreas ciegas superior e inferior se puede garantizar una medición confiable del nivel del material.
Guía de instalación
La siguiente guía de instalación es adecuada para las sondas de cable y varilla para la medición de partículas sólidas y líquidas.La sonda tubular coaxial se aplica solo al objeto líquido.
Posición de instalación:
Trate de mantenerse alejado de la salida y la entrada.
El medidor no debe tocar la pared interna del tanque para tanques de metal y tanques de plástico.Si es un tanque de metal, el medidor de nivel de material no debe instalarse en el centro del tanque.
Se propone instalar a 1/4 del diámetro del silo.
Las sondas de tipo cable o varilla deben mantenerse a una distancia de la pared del tanque de no menos de 30 cm.
El fondo de la sonda debe estar a unos 30 mm del fondo del tanque.
La sonda debe mantenerse a una distancia no inferior a 200 mm de los obstáculos dentro del tanque.
El sensor se puede instalar en el centro de la parte superior del tanque, si el fondo del contenedor es un cono, por lo que la medición se puede llevar al fondo del tanque.
La imagen de la derecha muestra el diagrama de instalación del radar tipo varilla, utilizado principalmente para medir el nivel de líquido.
Radar Nivel MetroConexiones eléctricas
◎ Tensión de alimentación
(4 ~20)mA/HART (dos hilos)
La fuente de alimentación y la señal de corriente de salida comparten un cable blindado de dos núcleos.Consulte los datos técnicos para conocer el rango de tensión de alimentación específico.Para el tipo intrínsecamente seguro, se debe agregar una barrera de seguridad entre la fuente de alimentación y el instrumento.
(4~20)mA/HART(Cuatro hilos)
La fuente de alimentación y la señal de corriente están separadas y cada una utiliza un cable blindado de dos núcleos.Consulte los datos técnicos para conocer el rango de tensión de alimentación específico.
RS485/Modbus
La fuente de alimentación y la señal Modbus están separadas y cada una utiliza un cable blindado de dos núcleos.Para conocer el rango de tensión de alimentación específico, consulte los datos técnicos.
