Datos del producto:
|

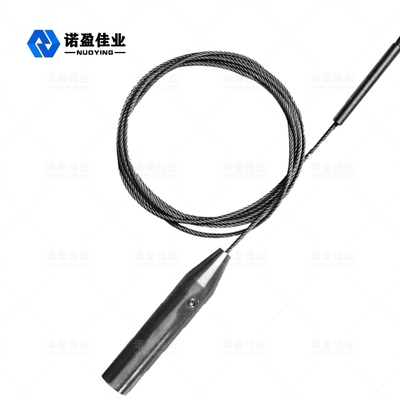

Gama de medición: | los 30m | Tipo de la antena: | antena del cable |
---|---|---|---|
Material de la antena: | 304,316L (opcional) | Montaje de método: | montaje del reborde o montaje del hilo |
Grado de la protección: | Instrumento IP67, IP67 de la exhibición | Temperatura de funcionamiento: | -40~130℃, - 40~250℃ |
Salida de la señal: | 4-20mA, 4-20mA/HART (de dos hilos/de cuatro cables) | Presión de proceso: | -0.1-4MPa, -1~40BAR |
Alta luz: | Transmisor de nivel de radar IP67 GWR,transmisor de nivel de radar GWR 316L,sensor de nivel de radar guiado IP67 |

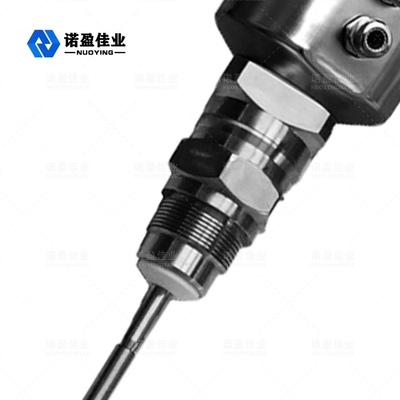

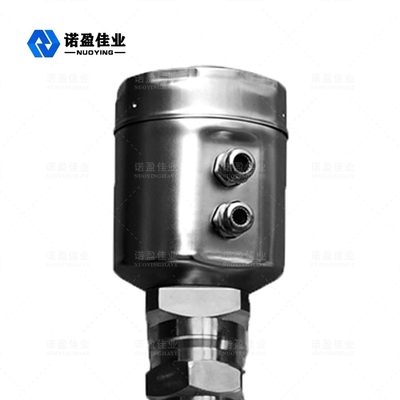

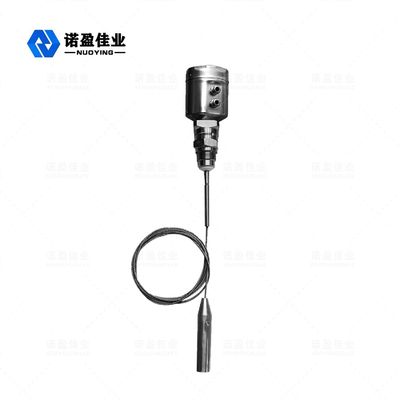

NYRD701 (acero inoxidable) onda guiada de 1,8 GHz Radar Nivel Metro
Ventajas técnicas del indicador de nivel por radar de onda guiada: indicador de nivel por radar para la medición continua de nivel de líquidos, partículas y lodos.La medición del medidor de nivel de radar no se ve afectada por el cambio medio, el cambio de temperatura, el gas inerte y el vapor, el polvo, la espuma, etc. La precisión del medidor de nivel de radar es de 1 mm, el rango es de 30 metros, la temperatura alta de 250 grados, 40 kg de alta presión, el medidor de nivel de radar es adecuado para el área de peligro de explosión.
El indicador de nivel de radar de onda guiada es un tipo de indicador de nivel basado en el principio TDR.El pulso electromagnético del indicador de nivel viaja a la velocidad de la luz a lo largo del cable o la sonda.Parte del pulso del indicador de nivel se refleja para formar un eco y regresa al transmisor de pulso por el mismo camino.La distancia entre el transmisor y la superficie del medio medido es proporcional al tiempo de propagación del pulso en ese período de tiempo, y se calcula la altura del nivel del líquido.
Radar Nivel MetroParámetro técnico
Parámetros |
Frecuencia: 100MHz-1.8GHZ |
Interface de comunicación | Protocolo de comunicación HART |
Proceso de conexión |
G1-1/2 |
Presión de proceso | -1 ~ 40bar |
Energía |
Potencia: 24 V CC (± 10 %), voltaje de ondulación: 1 Vpp |
Condiciones ambientales | temperatura -40 ℃ ~ +80 ℃ |
Grado de protección de la vivienda | IP68 |
Niveles de explosión | EXIAIICT6 |
Fuente de alimentación de instrumentación y conexión de cable de salida de señal |
Compartir un cable blindado de dos núcleos |
※ Nota:productospuede serpersonalizado de acuerdoalrequisitos específicosdeusuarios!
Radar Nivel MetroOperando Principio
El radar de onda guiada es el tipo de instrumento de medición que se basa en el principio del viaje en el tiempo.La onda de radar viaja a la velocidad de la luz y los componentes electrónicos pueden convertir su tiempo de ejecución en una señal de nivel.La sonda emite pulsos de alta frecuencia que se propagan a lo largo del cable, y los pulsos se reflejan cuando encuentran la superficie del material y son recibidos por el receptor dentro del medidor.La señal de distancia se convierte luego en la señal de nivel.
Aporte
La señal de pulso reflejada se conduce a lo largo del cable de regreso al circuito electrónico del medidor, y el microprocesador procesa esta señal para identificar el eco producido por los pulsos de microondas en la superficie del material.El software inteligente reconoce la señal de eco correcta.La distancia D a la superficie del material es proporcional al tiempo de viaje T del pulso:
D=C×T/2
donde C es la velocidad de la luz
Como se conoce la distancia E del tanque vacío, el nivel L es:
L=DE
Producción
Configure de acuerdo con la altura del tanque vacío E (= el punto cero), la altura del tanque lleno F (= la escala completa) y algunos parámetros de aplicación.Los parámetros de la aplicación harán que el instrumento se adapte automáticamente al entorno de medición, correspondiente a la salida de 4 ~ 20 mA.
Radar Nivel MetroCaracteristicas de diseño
Radar Nivel MetroDistancia de medición
La siguiente tabla enumera la relación entre las diferentes categorías del medio medido y la distancia de medición.
Índice medio | NS(ε) | Partículas sólidas | Líquido | Rango de medición |
1 | 1,4…1,6 | -Gas de condensación, por ejemplo, N2CO2 | 3m (Se refiere solo a la sonda de varilla coaxial) | |
2 | 1,6…1,9 |
-Partículas del cinturón de plástico |
-Gas licuado de petróleo, por ejemplo, propano |
25m |
3 | 1,9…2,5 | -Cemento ordinario, yeso | -Aceite mineral, Combustible | 30m |
4 | 2,5…4 |
-Cereales,Semillas |
-Benceno, estireno, tolueno |
30m |
5 | 4…7 |
-Piedra mojada, mineral |
- Clorobenceno, cloroformo |
30m |
6 | >7 |
- Polvo metálico |
- Líquidos acuosos |
30m |
