Datos del producto:
|
| Gama de medición: | los 6m | Fuente de alimentación: | 24VDC (±Power el 30%) |
|---|---|---|---|
| Tipo de la antena: | Antena del tubo de la guía de onda | Conexión de proceso: | Rosca de tornillo, reborde (opcional), |
| Grado de la protección: | Instrumento IP67, IP67 de la exhibición | Temperatura de funcionamiento: | -40~130℃ |
| Salida de la señal: | 4-20mA, 4-20mA/HART (de dos hilos/de cuatro cables) | Presión de proceso: | -10~40bar |

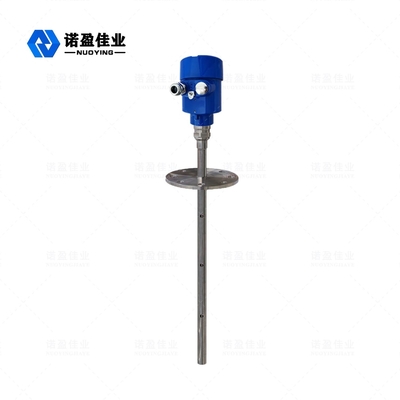

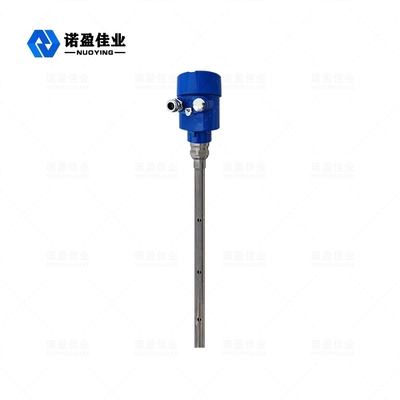

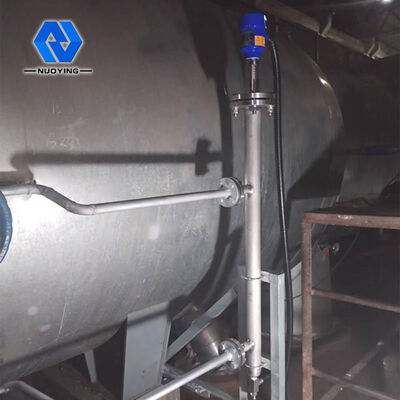

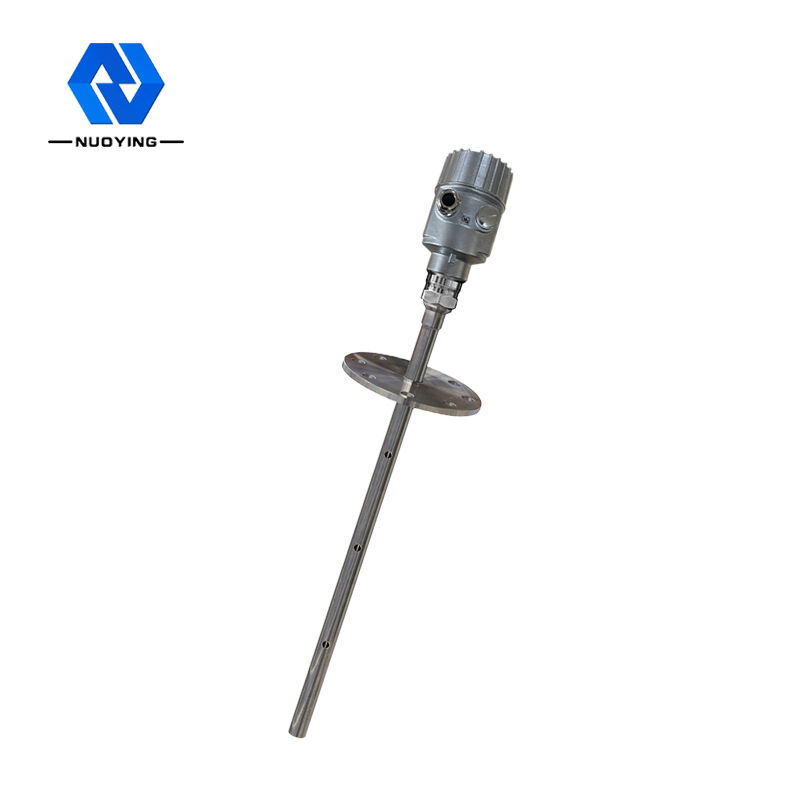

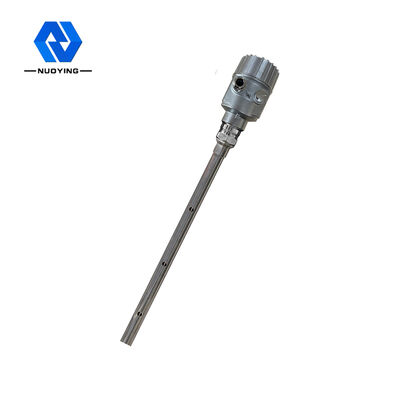

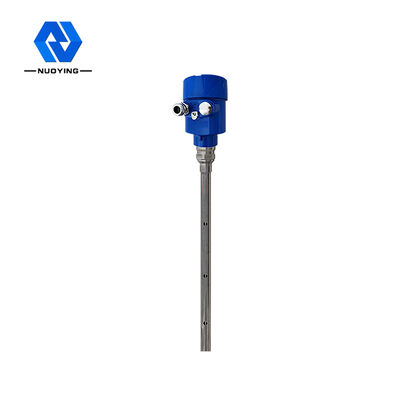

Metro llano del radar de la onda dirigida de NYRD704 1.8GHz
El metro llano del radar de la onda dirigida es un metro llano basado en el principio de la reflexión del ámbito de tiempo (TDR). El pulso electromágnetico de las propagaciones del indicador llano del radar a lo largo del cable o de la punta de prueba de acero a la velocidad de la luz. La parte del pulso del metro llano se refleja para formar un eco y para volver al transmisor del pulso a lo largo de la misma trayectoria. La distancia entre el transmisor y la superficie del medio medido es proporcional a la época de propagación del pulso durante ese período, y se calcula la altura llana líquida.
Parámetro técnico del metro llano del radar
| Uso típico | Líquidos, polvos, partículas sólidas, medios corrosivos |
| Material de la antena | Cable/304/PTFE flexibles (opcionales) |
| Gama de medición | 6 m |
| Exactitud | ±1mm |
| Fuente de alimentación | 24 VDC (de dos hilos, de cuatro cables) |
| Temperatura media | -40~+130℃, - 40~+250℃ |
| Presión | -0.1~4.0MPa |
| Conexión de proceso | Hilo, reborde (opcional) |
| Clase de la protección | IP67 |
| Grado a prueba de explosiones | ExiaCT6Ⅱ (opcional) |
| Salida de la señal | 4… 20mA/HART/RS485/Modbus… |
Nota del ※: ¡Los productos se pueden modificar para requisitos particulares según los requisitos específicos de usuarios!
Principio de funcionamiento llano del metro del radar
El pulso de alta frecuencia de la microonda emitido por las propagaciones del radar de la onda dirigida a lo largo del componente de la detección (el cable de acero o barra de acero), y cuando encuentra el medio medido, debido al cambio súbito de la constante dieléctrica, causa la reflexión, y una parte de la energía de pulso se refleja detrás. El intervalo de tiempo entre el pulso transmitido y el pulso reflejado es proporcional a la distancia del medio medido.

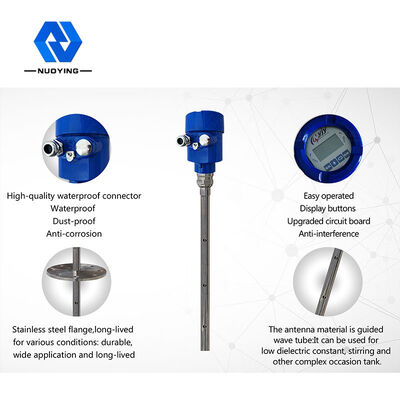

Características del diseño llanas del metro del radar

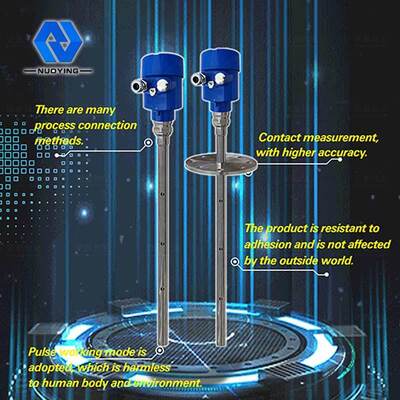

◎El metro del nivel del radar de la onda dirigida adopta tecnología de proceso avanzada de la microonda y Echo Discovery único repite tecnología de proceso, la medida del contacto, la alta exactitud de la medida y una medida más exacta. Al mismo tiempo, el radar de la onda dirigida es resistente a la adherencia y no es afectado por el ambiente externo tal como temperatura y adherencia medias.
◎Una variedad de métodos de la conexión del proceso y de tipos de componentes de la detección hacen las series 70X dirigieron los indicadores de nivel del radar de la onda convenientes para las diversos condiciones y usos complejos de trabajo. Por ejemplo: medio de alta temperatura, de alta presión y pequeño de la constante dieléctrica.
◎Usando modo de trabajo del pulso, el producto tiene extremadamente - poder bajo de la emisión, y se puede instalar en diversos metal y no metal
envases sin daño al cuerpo humano y al ambiente.
Metro llano Electricalconnections del radar
◎Voltaje de fuente
(4 ~20) mA/HART (de dos hilos)
La fuente de alimentación y la parte actual de la señal de salida un cable protegido dos-corazón. Refiera a los datos técnicos para la gama específica del voltaje de fuente. Para el tipo de seguridad inherente, una barrera de seguridad se debe añadir entre la fuente de alimentación y el instrumento.
(4~20) mA/HART (de cuatro cables)
Se separan la fuente de alimentación y la señal actual, y cada uno utiliza un alambre protegido dos-corazón. Refiera a los datos técnicos para la gama específica del voltaje de fuente.
RS485/Modbus
Se separan la fuente de alimentación y la señal de Modbus, y cada uno utiliza un alambre protegido dos-corazón. Para la gama específica del voltaje de fuente ver datos técnicos.
◎Método de la conexión
