Transmisor de nivel magnético de placa NYUHZ Instalación de brida de 6 m 220VAC 1A

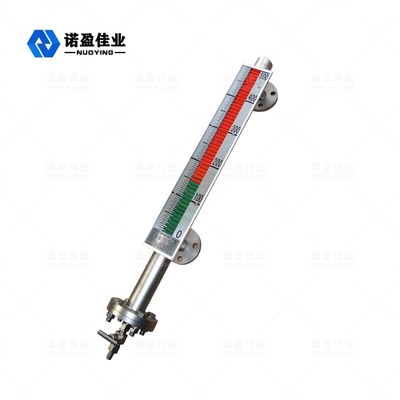

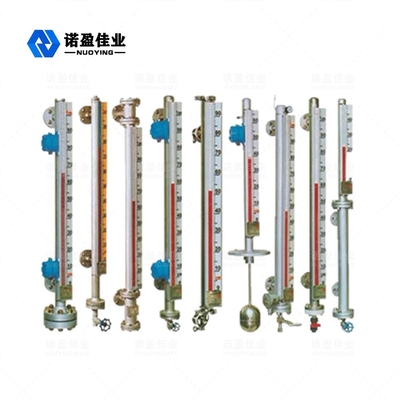

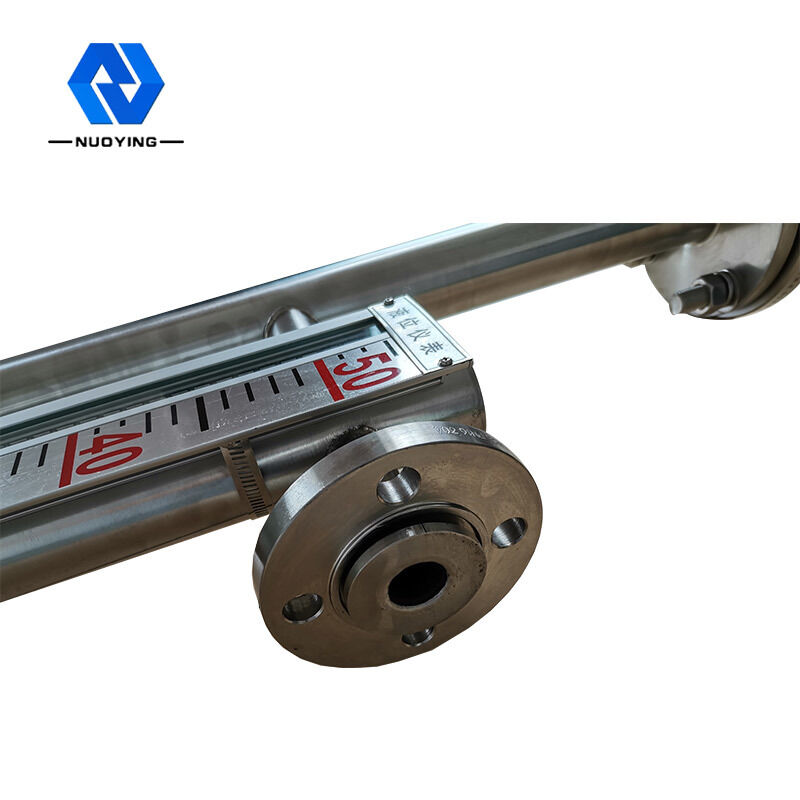

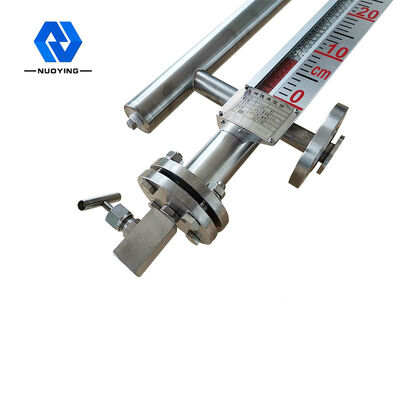

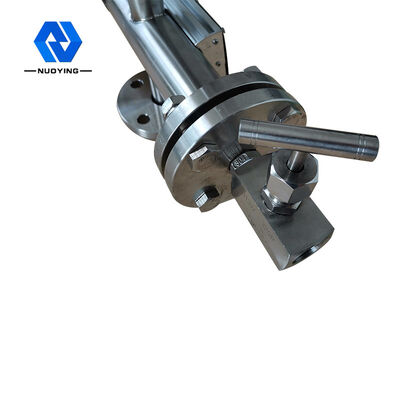

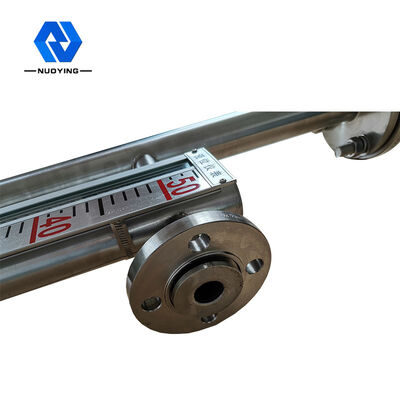

Medidor de nivel de placa magnética

Placa MagnéticaNivel MetroOperando Principio

El medidor de nivel de placa magnética se puede utilizar para la detección de nivel de líquido medio de todo tipo de torres, tanques, recipientes esféricos y calderas, etc.El indicador de nivel de placa abatible magnética se puede utilizar para un alto sellado, prevención de fugas y alta temperatura, alta presión y resistencia a la corrosión.

El magnetómetro tiene una cámara (llamada tubo de medición o tubo de cuerpo) que sostiene una bola flotante, y la cavidad está conectada al recipiente por una brida u otra conexión adecuada.De acuerdo con el principio de los conectores, con el cambio del nivel de líquido en el recipiente, el nivel de líquido en la cavidad es el mismo que el nivel de líquido en el recipiente, por lo que la bola flotante en la cámara sube y baja, y hacia arriba y hacia abajo con la subida y bajada del nivel de líquido en el recipiente.En este punto, no podemos ver el nivel de líquido, por lo que tenemos una pantalla giratoria de columna magnética en el exterior de la cavidad.
El acero magnético permanente se instala en la unión entre el líquido que se hunde de la bola flotante y la parte flotante, y cuando el nivel del líquido en el recipiente medido sube y baja, también lo hace el flotador magnético en el tubo del cuerpo del indicador de nivel de líquido.El acero magnético permanente en el flotador se transmite al indicador de columna magnética mediante un acoplamiento magnético, lo que hace que los rodillos rojo y blanco giren 180°.Cuando el nivel del líquido sube, la columna giratoria cambia de blanco a rojo, y cuando el nivel del líquido baja, la columna giratoria cambia de rojo a blanco.La unión roja y blanca del indicador es la altura real del nivel de líquido dentro del contenedor, lo que permite una indicación clara del nivel de líquido.

Placa MagnéticaNivelMetroParámetro técnico

※ Nota:productospuede serpersonalizado de acuerdoalrequisitos específicosdeusuarios!

Placa Magnética Nivel MetroCaracteristicas de diseño

◎Estructura simple, sólida y confiable, operación estable
◎La escala de visualización de la escena es clara, llamativa y fácil de leer.
◎Niveles de líquido que se pueden medir e indicar que son corrosivos, inflamables, tóxicos, de alta temperatura, agitados y contaminados
◎ Múltiples formas de instalación, se pueden seleccionar múltiples formas de conexión
◎Rango de presión de diseño desde vacío total hasta 10 MPA.
◎Rango de temperatura de diseño: 160 〜450 °C.
◎Diseño profesional para presión y temperatura especiales.

Placa MagnéticaNivelRequisito de instalación del medidor

Placa MagnéticaNivelCampo de aplicación del medidor

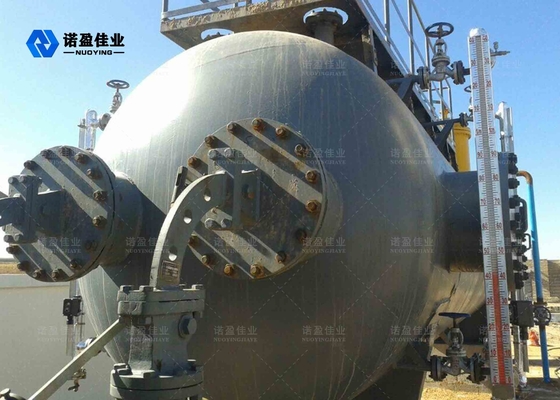

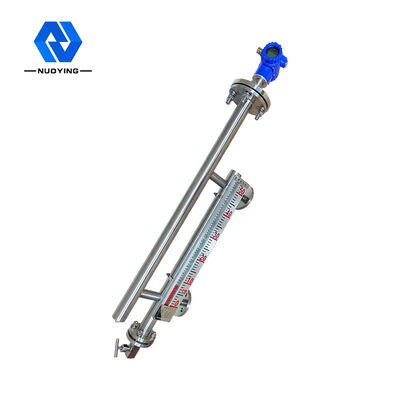

El medidor de nivel de placa magnética es adecuado para mostrar el nivel de líquido en contenedores de productos químicos, petróleo y otros equipos industriales.El medidor de nivel de líquido de placa abatible magnética se puede agregar para instalar el medidor de nivel de líquido, el nivel de líquido se puede abrir y apagar para continuar con la transmisión remota de la señal, la bola flotante adopta el diseño artesanal especial como alta temperatura, alta presión, baja densidad, y la elección de diferentes materiales como titanio, 316L PTFE, etc. Para garantizar que el producto sea adecuado para cualquier nivel de requisitos de medición de campo.En la actualidad, el magnetómetro se ha utilizado ampliamente en las industrias petrolera, química, metalúrgica, energética, alimenticia, farmacéutica, de fabricación de papel y otras industrias de medición y control de nivel de líquido.
