¿Cómo funciona un medidor de flujo de masa de Coriolis?   El medidor de flujo de masa de Coriolis se basa en el principio de Coriolis. Hace vibrar el tubo de flujo a través del cual fluye el medio. El sensor detecta y analiza los cambios en la frecuencia,diferencia de fase y amplitud del tubo de flujo, mide directamente la masa del medio que fluye actualmente a través del tubo de flujo y calcula la densidad a partir de la frecuencia de vibración.También puede medir múltiples variables de proceso de la tubería, como el flujo de masa, el flujo de volumen, la densidad y la temperatura.   Métro de flujo de Coriolis vs Métro de flujo térmico   Los medidores de flujo de Coriolis miden el flujo de masa directamente. La medición directa del flujo de masa reduce las imprecisiones causadas por las propiedades del fluido. Los medidores de flujo térmico miden el flujo de masa indirectamente.Debido a la forma en que miden, existen diferencias fundamentales entre los dos dispositivos, y por lo tanto diferentes aplicaciones para las que cada uno es adecuado.   Los medidores de flujo de masa térmico utilizan la capacidad térmica del fluido para medir el flujo de masa. The device is equipped with a heater and 1 or 2 temperature sensors for heating (1 sensor) The power applied or the temperature difference between the 2 sensors is directly proportional to the fluid mass flow rateLos medidores de flujo de masa térmica se utilizan principalmente para gases.   Debido a que el principio de Coriolis mide directamente el flujo de masa, los medidores de flujo de Coriolis se pueden usar tanto para gases como para líquidos.   Aplicaciones   El medidor de flujo de masa de Coriolis se puede utilizar para medir el flujo de masa de una mezcla de gas o líquido cambiante o desconocida o para medir un gas supercrítico.No sólo mide directamente el caudal de masa sin verse afectado por las propiedades físicas del fluidoEl caudalímetro de Coriolis es un caudalímetro flexible, fiable y preciso.

El medidor de flujo de rotación es uno de los principales productos de medidores de flujo en el mundo, ampliamente utilizado en el petróleo, la química, la metalurgia y otros sectores industriales y la construcción municipal,proyectos de protección del medio ambiente. se mide, ensaya y controla el flujo de la mayoría de los líquidos, gases y vapores.L. Transmisor de flujo rotativo de dos cables: salida de señal de corriente de 4-20 mA, mientras que en el lugar se muestra el flujo instantáneo, acumulativo, frecuencia de la señal y el valor de la corriente de salida.Tiene la función de cortar de bajo caudal y de eliminar las interferencias fijas. 2. tipo de subcarrocería: adecuado para instalaciones a altas temperaturas, a gran altitud y en otras situaciones difíciles.3. tipo de buceo: adecuado para una fácil inmersión en el medio ambiente.     Requisitos de instalación Requisitos básicos para la instalación1. El caudalímetro puede instalarse en interiores o exteriores a una temperatura ambiente de -30°-+55° C. 2- cuando la temperatura del medio de medición es superior a 150° C, la cabeza del medidor puede montarse horizontal o verticalmente hacia abajo (véase figura 1):,En el caso de las instalaciones subterráneas y otras instalaciones de mal funcionamiento (véase la Figura 2), la distancia máxima de extensión es de 110 metros.3Cuando el medio de medición es líquido y el medidor de caudal está instalado en una tubería vertical o inclinada, la dirección del fluido debe ser desde abajo hacia arriba (véase la figura 3). 4Para facilitar la depuración, el desmontaje y el mantenimiento in situ del medidor de caudal, el espacio libre por encima de la cabeza del medidor es de al menos 0,5 metros (véase la figura 4).el ángulo de instalación debe ajustarse durante la instalación.5En el sentido ascendente del medidor de caudal se debe tratar de evitar la instalación de válvulas reguladoras y de válvulas semiabiertas.Las instalaciones que se pueden instalar después de $D aguas abajo del medidor de caudal de acuerdo con los requisitos del proceso (véase la Figura 5)..   6Distancia de transmisión de la señal: la distancia máxima de transmisión de la señal de salida de corriente es de 800 metros. 7Si el caudalímetro de precesión está instalado en una tubería con grandes vibraciones, es necesario instalar una tubería de conexión suave o fijar la tubería (véase la figura 6). 8Cuando se mide el gas o el vapor, el medidor de caudal de precesión debe instalarse en la parte superior de la tubería para evitar la condensación en la parte inferior.La trampa debe estar instalada.: Cuando se mide el líquido, el caudalímetro debe instalarse en un lugar bajo de la tubería para garantizar la medición completa de la tubería.9.Se reservarán segmentos de tuberías rectas delanteros y traseros adecuados. Calibre nominal del instrumento, en milímetros

Instalación de tuberías de presión diferencial 1) Cuando el cuerpo de flujo medido es un líquido limpio, su diagrama de instalación de tuberías (como se indica más arriba) (2) Cuando el cuerpo de flujo medido es un líquido corrosivo, su diagrama de instalación de tubería (3) Cuando el cuerpo de flujo medido es un gas limpio, su diagrama de instalación de tubería(4) Cuando el cuerpo de flujo medido es un gas seco corrosivo, su diagrama de instalación de tubería (5) Cuando el cuerpo de flujo medido sea vapor de agua, su diagrama de instalación de tubería (6) Cuando el cuerpo de flujo medido es un gas limpio, su diagrama de instalación de tuberías     En el caso de las empresas

Cuando el fluido lleno de tuberías fluye a través de las partes de estrangulamiento (orificiles, boquillas, etc.) en las tuberías, el fluido formará una contracción local en las partes de estrangulamiento,Así que el caudal aumenta y la presión estática disminuye, de modo que la caída de presión o la diferencia de presión se produce antes y después de las partes de estrangulación, cuanto mayor sea el caudal del caudal medio,cuanto mayor sea la diferencia de presión generada antes y después de las partes de estrangulamiento,Por lo tanto, el caudal del fluido se puede medir midiendo la presión diferencial. Requisitos básicos de instalación:(1) Antes de la instalación del dispositivo de estrangulamiento se comprobará si el número y el tamaño del dispositivo de estrangulamiento cumplen los requisitos de la posición de instalación de la tubería.(2) El sistema de tuberías recién instalado debe instalarse después del lavado de la tubería.(3) Al instalar el dispositivo de estrangulamiento, hay que prestar atención a la dirección, y el grupo con el número "diez" debe instalarse en dirección ascendente.(4) Cuando el dispositivo de estrangulación esté instalado en la tubería, deberá garantizar la perpendicularidad y la concentricidad del eje de la tubería.y la diferencia de concentricidad no excederá de 0.0025D/0.1+2.3B4. ¿Qué quiere decir?(5) Las diferentes juntas de sellado utilizadas durante la instalación no deben sobresalir en la pared interior de la tubería.(6) La placa de orificio debe instalarse a una velocidad de densidad, no se permite ninguna fuga y se debe realizar un ensayo de presión después de la instalación.(7) La tubería de guía de presión debe instalarse verticalmente o inclinada y su inclinación no debe ser inferior a 1:12Para los fluidos con mayor viscosidad, la inclinación también debe aumentar, y cuando la distancia de transmisión de la señal de presión es superior a 3 metros, la inclinación debe aumentar.el tubo guía de presión debe inclinarse en secciones, y un colector de gas y un asentador deben instalarse en cada punto más alto y más bajo, respectivamente(8) Para evitar distorsiones de la transmisión de la señal de presión diferencial, los tubos de presión positiva y negativa deben colocarse lo más cerca posible.y medidas anticongelantes también deben tomarse en zonas frías.(9) Durante la instalación, también debe prestarse atención a la posición de la abertura de presión.la posición de la entrada de presión puede seleccionarse en el plano del dispositivo de entrada de presión: Cuando esté instalado en la tubería horizontal, la posición de la entrada de presión se muestra en la figura.     (10) La longitud mínima de la sección de tubería de los extremos superior e inferior del dispositivo de estrangulación: (L1 y L2 son múltiplos de D).

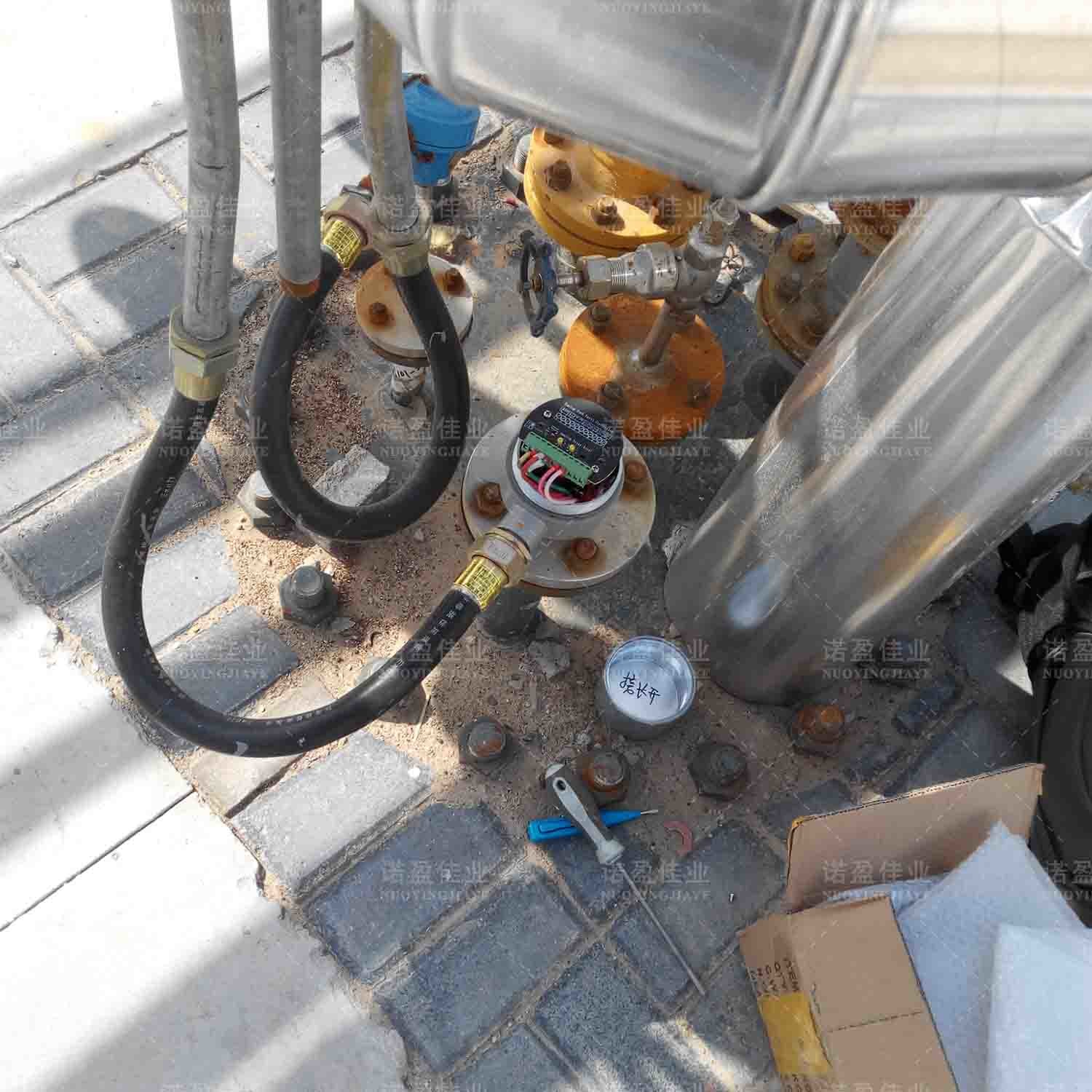

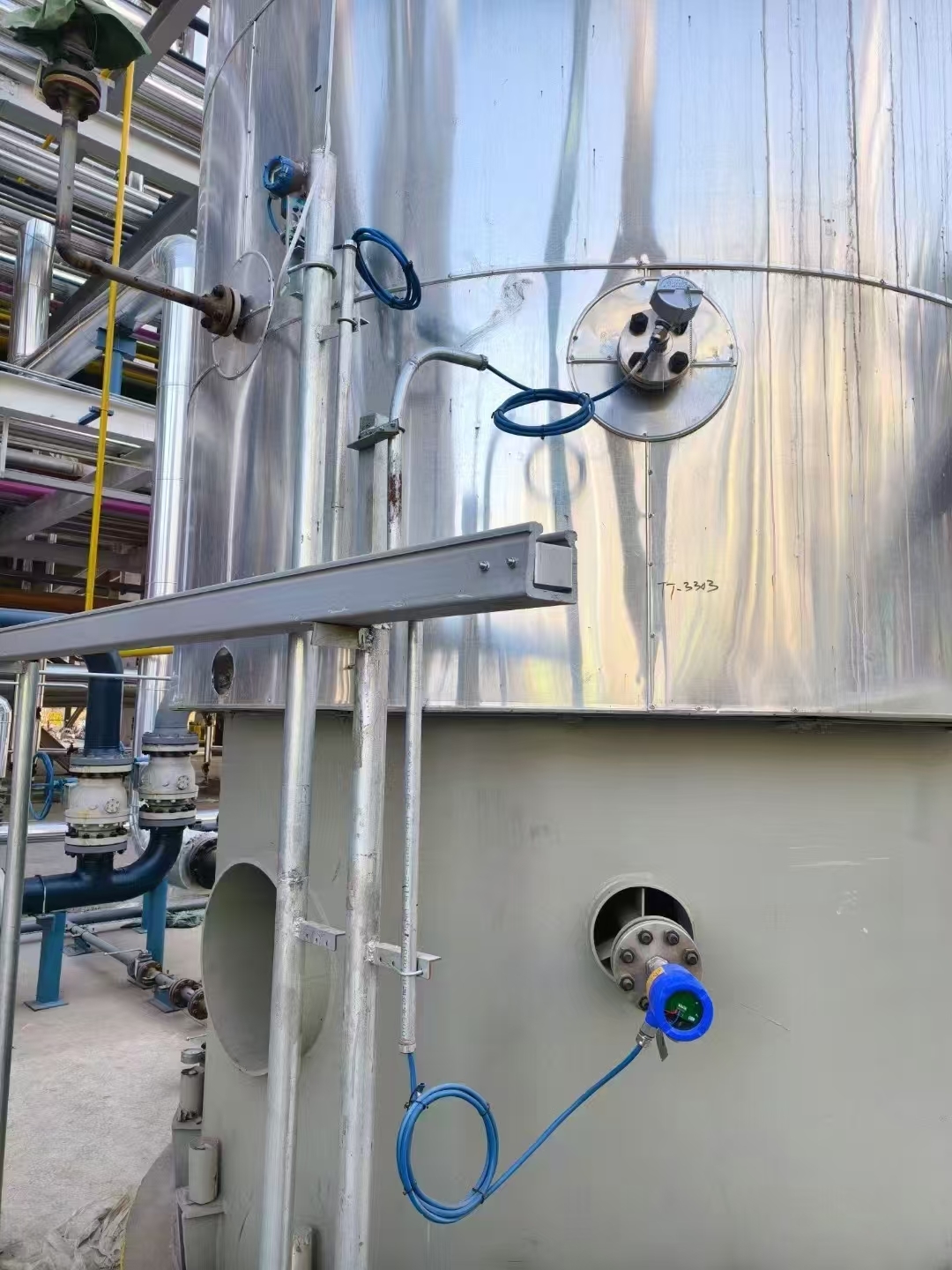

El interruptor llano líquido del diapasón es un tipo de interruptor de control llano líquido. El diapasón es excitado por el cristal para generar la vibración. Cuando el diapasón se sumerge en líquido, los cambios de la frecuencia de la vibración, y el cambio de la frecuencia es detectado por el circuito electrónico y hace salir un valor del interruptor.   Principio: El elemento de la vibración (diapasón) vibra en cierta frecuencia mecánica de la resonancia bajo impulsión de la cerámica piezoeléctrica. Piezoceramics es mecánicamente fijo y por lo tanto no limitado por choques de la temperatura. Una vez que el elemento vibrante entra en el contacto con el medio medido, los cambios de la frecuencia de la vibración. La electrónica integral detecta este cambio en frecuencia de la vibración y lo traduce a comandos que cambian. Los usos típicos son sobrellenan la protección y la prevención del desocupado. Debido a la estructura simple y robusta de este instrumento, la medida es afectada apenas por las propiedades físicas y químicas del medio medido. Incluso si la vibración externa es fuerte o se cambia el medio medido, la medida no será afectada. Según la forma de la conexión, el interruptor llano del diapasón se puede dividir en: conexión del reborde y conexión roscada. Está instalado principalmente en los tanques de almacenamiento, los envases, y los silos mediante los hilos y los rebordes, y las medidas altas, los niveles medios y bajos del polvo sólido o líquido, y alcanza el propósito de la alarma de la señal o del control llano material a través del cambio de la frecuencia de la vibración. El interruptor llano del diapasón es un instrumento de medida imprescindible en el tanque de almacenamiento de la materia prima, transportando la tubería y el envase líquido de la fábrica. Puede ser dicho que mientras un interruptor llano del diapasón altamente confiable esté instalado, la posición del nivel líquido se puede controlar inteligente. En el caso de ahorrar muchos recursos de la mano de obra y de material, puede mejorar grandemente la eficacia del trabajo de la fábrica.   Sola prueba de máquina del interruptor llano del diapasón cableado:El interruptor llano del diapasón se compone generalmente de un sistema de líneas eléctricas y de un sistema de líneas de la reacción de la retransmisión. En cuanto a conectar contactos normalmente abiertos o contactos normalmente cerrados, es determinada generalmente por el diseñador del instrumento.Cada interruptor llano del diapasón se equipa de un sistema de los contactos de retransmisión, que son monopolos, doble-tiro. La retransmisión se utiliza solamente como interruptor y no puede conducir directamente la alarma o el otro equipo de alta potencia para actuar. Todas las señales de control son salida del bloque de terminales en la cima de la unidad electrónica. Cuando la luz verde está prendido, indica que la retransmisión está funcionando normalmente, y cuando la luz está apagada, la retransmisión está en un estado de la alarma (cuando el poder está apagado o el instrumento falla, la retransmisión está también en un estado de la alarma).   prueba:Puesto que el indicador llano del diapasón es con./desc., no hay necesidad de verificar si es exacta, apenas prueba si puede trabajar normalmente. El método es: después de que se ponga la corriente, usted puede oír la vibración del diapasón, toca el extremo de bifurcación con su mano, y utiliza la posición encendido-apagado del multímetro para medir la salida de la señal que cambia por el diapasón correspondiente al tacto de su mano.Si el medio que se medirá es un líquido o sólido no tóxico e inofensivo, usted puede utilizar un envase para muestrear, entonces pegar la bifurcación vibrante en el medio, utiliza el medio en vez de la mano para pellizcar, y utilizar el engranaje encendido-apagado del multímetro para medir la salida encendido-apagado de la señal por el diapasón y el tacto del medio corresponde a ése.   Caso 1Nuonuo es trabajador excelente del instrumento. Hoy, recibí un aviso de reparar un interruptor llano del diapasón. Se dice que este reloj es siempre falso alarmante y no puede detectar exactamente el nivel del silo sólido. Nuonuo me divulgó: Este reloj se ha eliminado errores muchas veces, el cuerpo de la bifurcación de la vibración se ha limpiado y se ha puesto detrás, y puede ser utilizado por unos días. Después de algunos días falló otra vez, y yo no sabe fijarlo. De acuerdo con la descripción antedicha, hago la conclusión siguiente:1. Este interruptor llano del diapasón se utiliza para medir partículas sólidas.2. Después de que el cuerpo de la bifurcación el vibrar se limpie limpio, puede ser puesto en la operación por un periodo de tiempo.3. Hay mucho polvo en el silo sólido de la partícula. En conclusión:Nuonuo y yo tomó las herramientas de prueba relevantes, subió la escalera a la posición del interruptor llano del diapasón, y probó que su voltaje era 23.5V, que estaba dentro de la gama de error permisible. Al medir los contactos de retransmisión, estará por intervalos durante algún tiempo, que es obviamente contrario con el nivel material real. Después de quitar el cuerpo de la bifurcación el vibrar con electricidad, fue encontrado que fue cubierto con una capa delgada del polvo sólido. Después de limpiar el polvo sólido limpio, y después de medir los contactos de retransmisión, coincide con la situación real.Sin embargo, el hacer tan puede solucionar solamente el problema del uso temporal, y no puede garantizar que estará permanentemente libre de problemas. Esto es obviamente debido al hecho de que la exactitud de la medida es demasiado alta y el elemento de detección es demasiado sensible.Decidía tan reafinarlo, pedí Nuonuo para recoger algunas muestras y para ponerlas al lado de mí, mientras que rechazaba la sensibilidad del interruptor llano del diapasón, lo probé en las muestras. hasta que se adapte completamente al material.   Caso 2Un día Nuonuo me dijo que el interruptor llano del diapasón del tanque de almacenamiento residual de aceite V-307 había estado quebrado durante mucho tiempo, y yo nunca tenía una ocasión de repararla. Esta vez allí no es ningún material en el tanque V-307, podemos tomarlo abajo para la reparación o el reemplazo. en conclusión:Vine a este interruptor del nivel de líquido del diapasón con Nuonuo con las herramientas de prueba relevantes y probé su voltaje en 24.5V, que está dentro de la gama de error permisible. El contacto de la retransmisión de medición está siempre en un estado desconectado, que es obviamente contrario con el nivel material real.Nuonuo sacó inmediatamente el reloj, y encontró una suciedad similar para coquizar entre las bifurcaciones vibrantes, que evitaron que la bifurcación vibrara, y no se podría sacar con las herramientas, así que él podría llevarlo solamente el cuarto del mantenimiento y el vapor del uso lo calienta para disolver. Después de que la prueba sea totalmente normal, está de nuevo al trabajo.   Caso 3Nuonuo vino a la oficina por la mañana y me dijo que un interruptor llano líquido del diapasón de dos hilos fue instalado nuevamente en el tanque de almacenamiento V-208, y ahora él no está trabajando correctamente. El voltaje sin carga medido en sitio es 24V, y el voltaje de la medida de la en-carga es solamente 9.5V.   En conclusión:Así como Nuonuo, vine a este interruptor del nivel de líquido del diapasón con las herramientas de prueba relevantes, y saqué un multímetro para medir el voltaje, como Nuonuo dijo. Fui al cuarto del gabinete de comprobar que la fuente de alimentación de este metro no es de la barrera de seguridad, pero del módulo de sistema de DCS. Después de discutir con el instituto del diseño más adelante, esta fuente de alimentación no es conveniente, así que el partido de la construcción se requiere para añadir un poder de la barrera y de la fuente de seguridad directamente de la barrera de seguridad a este metro.

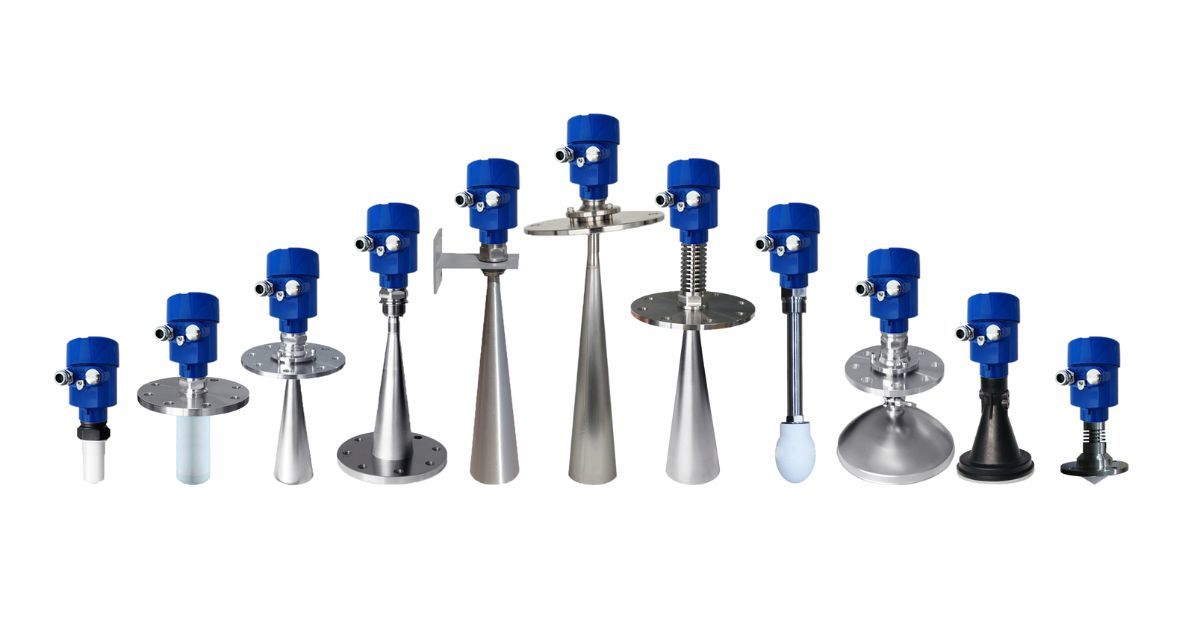

  Condiciones del sitio:Tanque de aceite horizontales   El tanque cilíndrico horizontal también se usa ampliamente.Debido a su capacidad para soportar altas presiones positivas y negativas, es beneficioso para reducir la pérdida por evaporación de productos derivados del petróleo y reducir el riesgo de incendio.Puede fabricarse en un lote de maquinaria y luego transportarse al sitio para su instalación, fácil manejo y demolición, buena movilidad.La desventaja es que la capacidad es generalmente más pequeña, el número con mucho, cubre un área grande.Es adecuado para pequeños depósitos de distribución, depósitos rurales, gasolineras urbanas, depósitos de campo del ejército o depósitos de petróleo de empresas afiliadas.También se utiliza como tanque auxiliar en grandes depósitos de petróleo, como tanque de vaciado y tanque de medición.   Selección de producto Transmisor de nivel por radar de acero inoxidable NYRD-702 Medio gasolina, gasóleo Temperatura de proceso Temperatura normal Presión de proceso Presión atmosférica Rango de medicion 0~1,5 m Salida de señal 4~20mA Fuente de alimentación 24 V CC Proceso de conexión conexión de brida Grado de protección IP67 Grado a prueba de explosiones Exia IICT6 (opcional)

  Condiciones del sitio: tanques de almacenamiento de petróleo crudo   El petróleo crudo es petróleo, también conocido como "oro negro", comúnmente conocido como petróleo crudo extraído directamente de los pozos de petróleo, es un material combustible semisólido o líquido viscoso de color marrón oscuro o verde oscuro compuesto por varios hidrocarburos.El petróleo se utiliza principalmente como fuel oil y gasolina, que constituyen una de las fuentes de energía primaria más importantes del mundo.   Selección de producto Medidor de nivel magnetostrictivo NYCZ NT93420 Sensor transmisor de temperatura Medio Petróleo crudo Temperatura de proceso Temperatura normal Presión de proceso Presión atmosférica Rango de medicion 20m -20~80℃ Salida de señal 4~20mA Fuente de alimentación 24 V CC Proceso de conexión conexión de brida Grado de protección IP67 Grado a prueba de explosiones Exia IICT6 (opcional)

  El tanque de acero inoxidable del grado sanitario de la condición del sitio, sin el revolvimiento   Selección del producto Transmisor llano del radar NYRD-805, transmisor llano del radar NYRD701 Medio las almejas verdes, el jengibre de la mora y la otra solución tradicional de la medicina china Temperatura de proceso 0~100℃ Presión de proceso 1.6mpa Gama de la medida los 0~2m, los 0~3m Salida de la señal 4~20mA+Hart Fuente de alimentación 24V DC Conexión de proceso ensancha la conexión, conexión de la abrazadera de la salud
