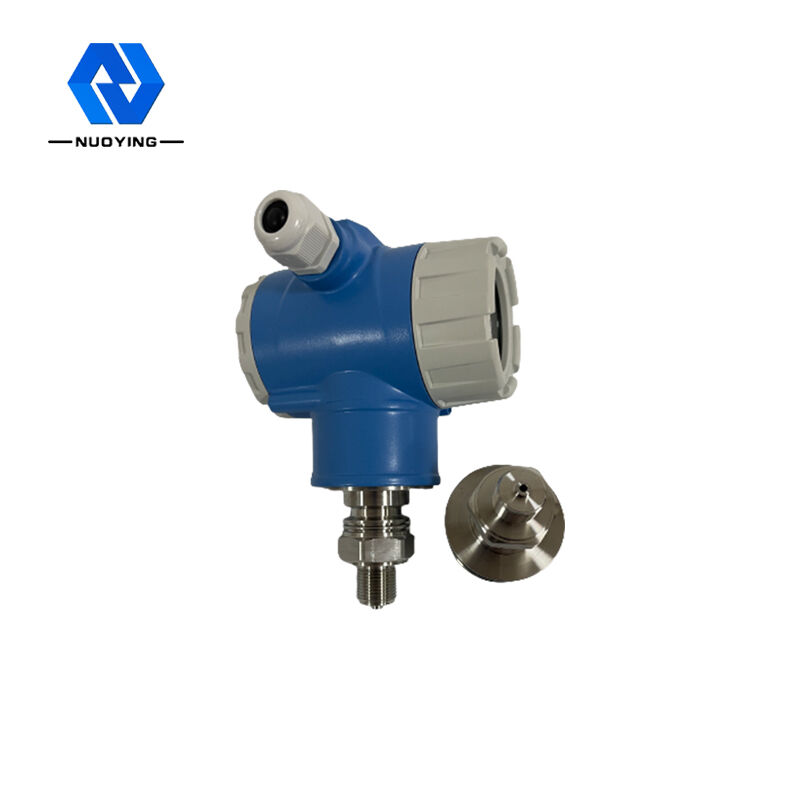

Transmisor de presión de bajo costo: alta calidad y económico

Salida estable y transmisor de presión de alta sensibilidad NY3051

Principio de funcionamiento del transmisor de presión

Los transmisores de presión de silicio difuso de la serie NY3051 utilizan chips importados, una nueva generación de sensores de presión producidos después de un cuidadoso diseño estructural, procesamiento y ensamblaje de señales, y pruebas en estricta conformidad con los estándares nacionales. Esta serie de productos tiene un rendimiento estable, alta sensibilidad y precisión, y también tiene buenas características de temperatura y una fuerte capacidad antiinterferente.

La serie NY3051 está hecha del efecto de resistencia a la presión de los semiconductores y la tecnología de micromáquinas, en la dirección específica del cristal de la oblea de silicio monocristalino, utilizando tecnología de fotograbado, difusión y otros procesos de semiconductores para hacer un puente de Wheatstone para formar un diafragma sensible, cuando se somete a una fuerza externa, se produce un ligero cambio, la resistividad cambia y la resistencia del brazo del puente cambia (un par se hace más grande y el otro se hace más pequeño) en la salida de la señal de voltaje de excitación, a través de la compensación de temperatura de la computadora, el ajuste de la resistencia del láser, la señal amplificación y otros métodos de procesamiento y estrictas pruebas de ensamblaje, calibración y otros procesos para producir un transmisor de presión con una señal de salida estándar.

Característica de diseño deTransmisor de presión

◎La salida es estable, la sensibilidad es alta, la influencia de la interferencia y el ruido y otros factores son relativamente pequeñas, el costo correspondiente del circuito amplificador se reduce y la resolución mejora considerablemente.
◎El circuito integrado V/I dedicado tiene pocos dispositivos periféricos, alta confiabilidad, mantenimiento simple y fácil, tamaño pequeño, peso liviano y una instalación y depuración extremadamente convenientes.
◎Carcasa de fundición a presión de aleación de aluminio, aislamiento de tres terminales, capa de protección contra pulverización electrostática, resistente y duradera.
◎Transmisión de señal de dos cables de 4-20 mA CC, fuerte capacidad antiinterferente y larga distancia de transmisión.

◎LED, LCD, puntero, tres tipos de cabezales indicadores, la lectura en el sitio es muy conveniente. Se pueden utilizar para medir medios viscosos, cristalinos y corrosivos.
◎El transmisor de presión de silicio por difusión se utiliza en campos peligrosos y explosivos. El producto tiene las características de baja corriente, bajo voltaje y bajo consumo de energía. Es un producto intrínsecamente seguro a prueba de explosiones y está equipado con un certificado a prueba de explosiones.
◎El uso de material de acero inoxidable y una estructura protectora especial, y una serie de medidas de protección como protección contra rayos, antiinterferencia, antisobretensión y sobrecorriente del circuito amplificador, mejora la capacidad de sellado confiable, anticorrosión y ambiente de trabajo anti-duro, y es completamente adecuado para las necesidades generales de medición y control de sitios industriales.

Parámetros técnicos del transmisor de presión

※Nota: El producto se puede personalizar según los requisitos específicos de los usuarios.
