| Nombre De La Marca: | NUOYING |
| Número De Modelo: | Se aplicará el procedimiento siguiente: |
| Cuota De Producción: | 1 piezas |
| Precio: | $229~559/pcs |
| Condiciones De Pago: | T/T |
| Capacidad De Suministro: | 1000 piezas por mes |

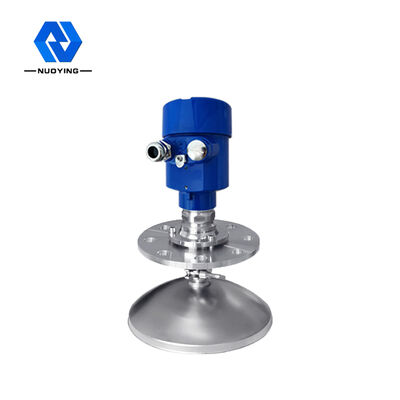

Radar Nivel MedidorParámetro técnico
| Aplicación típica | Líquido corrosivo, etc. |
| Frecuencia de transmisión | 26 GHz |
| Precisión | 3 mm |
| Rango | 20 m |
| Material de la antena | PFA (opcional) |
| Muestreo de eco | 100 veces/s |
| Temperatura de proceso | -40~130°C |
| Humedad ambiental | 0~90% |
| Resolución | 1 mm |
| Conexión de proceso | brida |
| Interfaz eléctrica | M20×1.5, ½" NPT |
| Salida de señal | 4...20mA/HART/RS485/Modbus... |
| Fuente de alimentación | 24V CC, 220V CA (opcional) |
| Potencia | 3W |
| Grado a prueba de explosiones | ExiaIICT6 (opcional) |
| Clase de protección | IP67 |
Nota:Los productospueden serpersonalizados segúnlosrequisitos específicosdelos usuarios.
La antena del medidor de nivel por radar utiliza material PFA. El plástico PFA es un copolímero de una pequeña cantidad de politetrafluoroetileno perfluoropropílico. La cohesión de fusión se mejora y la viscosidad de la solución disminuye, mientras que las propiedades no cambian en comparación con las del PTFE. La resina se puede procesar directamente mediante moldeo termoplástico ordinario. Adecuado para fabricar piezas resistentes a la corrosión, piezas resistentes al desgaste, piezas de sellado, piezas aislantes y piezas de instrumentos médicos.
Radar Nivel Medidor Principio de medición
La antena de radar emite un pulso de microondas estrecho y lo transmite hacia abajo a través de la antena. Después de que el pulso toca la superficie del medio que se está midiendo, se refleja y es aceptado nuevamente por el sistema de antena, transmitiendo la señal a la parte del circuito electrónico, que se convierte automáticamente en una señal de posición del objeto (debido a que la velocidad de propagación del pulso es extremadamente rápida, el tiempo que tardan las ondas electromagnéticas en llegar al objetivo y reflejarse de regreso al receptor es casi instantáneo).
Radar Nivel Medidor Características de diseño
La antena es de tamaño pequeño y fácil de instalar; Radar sin contacto, sin desgaste, sin contaminación.
Casi no afectado por la corrosión y la espuma; Casi no se ve afectado por los cambios en el vapor de agua, la temperatura y la presión en la atmósfera.
El entorno de polvo serio tiene poca influencia en el trabajo del medidor de nivel de alta frecuencia.
Longitud de onda más corta y mejor reflexión en superficies sólidas inclinadas.
El ángulo del haz es pequeño y la energía está concentrada, lo que mejora la capacidad de eco y es beneficioso para evitar objetos interferentes.
El área ciega de medición es más pequeña y se pueden obtener buenos resultados para mediciones en tanques pequeños.
La alta relación señal/ruido permite un mejor rendimiento incluso en condiciones fluctuantes.
La alta frecuencia es la mejor opción para medir medios sólidos y de baja constante dieléctrica.
