| Nombre De La Marca: | NUOYING |
| Número De Modelo: | Los datos de los datos de los Estados miembros |
| Cuota De Producción: | 1 pieza |
| Precio: | $249~$489/pc |
| Condiciones De Pago: | T/T |
| Capacidad De Suministro: | 1000 piezas al mes |
Fabricante de sensores de alta temperatura NYRD705 Tipo de varilla Transmisor de nivel de radar de ondas guiadas para líquidos con salida RS485
NYRD705 Principio de funcionamiento del transmisor de nivel del radar de ondas guiadas de tipo bastón
Ingreso:
El radar de ondas guiadas es un instrumento de medición basado en el principio del viaje en el tiempo.y el tiempo de funcionamiento se puede convertir en una señal de nivel a través de componentes electrónicosLa sonda envía pulsos de alta frecuencia y se propaga a lo largo del cable o la sonda de varilla.se reflejan y son recibidos por el receptor en el instrumento, y la señal de distancia se convierte en la señal de nivel.
La señal de pulso reflejada se transmite al circuito electrónico del instrumento a lo largo del cable o la sonda de varilla.El microprocesador procesa la señal y reconoce el eco generado por el pulso de microondas en la superficie del materialLa identificación correcta de la señal de eco se completa mediante el software de pulso. La distancia D de la superficie del material es proporcional al recorrido temporal T del pulso:D=C×T/2 (donde C es la velocidad de la luz)Dado que se conoce la distancia E del depósito vacío, el nivel es: L=E-D
Producción:
Al introducir la altura del tanque vacío E ((= cero), la altura del tanque completo F ((= rango completo) y algunos parámetros de aplicación, los parámetros de aplicación adaptarán automáticamente el medidor al entorno de medición,correspondiente a una salida de 4-20 mA.
NYRD705 Transmisor de nivel de radar de onda guiada de tipo bastón Características del diseño
◎ Cmedición ontact con alta precisión para obtener resultados más precisos
◎ N• el efecto de los entornos externos, como la temperatura media, la adhesión, etc.
◎ Adecuado para diversas condiciones y aplicaciones de trabajo complejas, como alta temperatura, alta presión,medios deconstante dieléctrica baja, etc.
◎ Se puede instalar en varios contenedores metálicos y no metálicos, sin ningún daño al cuerpo humano y al medio ambiente.
NYRD705 Transmisor de nivel de radar de onda guiada de tipo bastónÁreas de aplicación
1Las centrales eléctricas: depósitos, bombas de silo, cucharas de vapor, almacenamiento de cenizas, tanques de aceite, etc.
2Campo petrolero: tanques de almacenamiento de petróleo crudo, tanques de almacenamiento de petróleo refinado, tanques de sedimentación, tanques de aguas residuales, tanques de barro de perforación, etc.
3Químico: torre de destilación de petróleo crudo, silo de materia prima, silo intermedio, tanque de reacción, tanque de amoníaco, tanque de almacenamiento de asfalto, etc.
4- Metalurgia: silos de materias primas, silos de materiales auxiliares, tanques de amortiguación de células electrolíticas, etc.
5Recursos hídricos: canales, embalses, riego de tierras de cultivo, vigilancia del nivel del agua de los ríos, alerta de inundaciones repentinas, inundaciones urbanas, etc.
Los datos de los datos de los Estados miembrosTipo de varillaTransmisor de nivel del radar de ondas guiadasParámetros técnicos
| Modelo de producto | Los datos de los datos de los Estados miembros |
| Aplicación típica |
Líquidos, especialmente para la medición de líquidos en ambientes de alta temperatura y alta presión |
| Material de las antenas | 304 |
| Tipo de antena | Antena de barra |
| Rango de medición | 6m, 15m |
| Precisión de medición | ± 1 mm |
| Fuente de alimentación | 24VDC (dos cables, cuatro cables)) |
| Temperatura media | -40 ~ + 500 °C |
| Conexión del proceso | El hilo, la brida (opcional) |
| Presión del proceso | -0,1 a 4,0 MPa |
| Clase de protección | Protección IP67 |
| Calidad a prueba de explosiones | Exia II CT6 (opcional) |
| Salida de la señal | 4...20mA/HART/RS485/Modbus... ¿Qué es eso? |
| Interfaz eléctrica | M20*1.5, 1⁄2 ′′NPT |
Nota: Los productos pueden ser personalizados de acuerdo con los requisitos específicos de los usuarios.

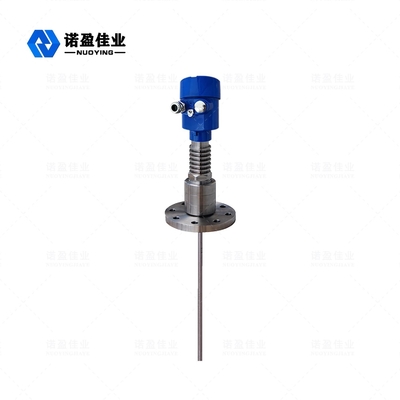

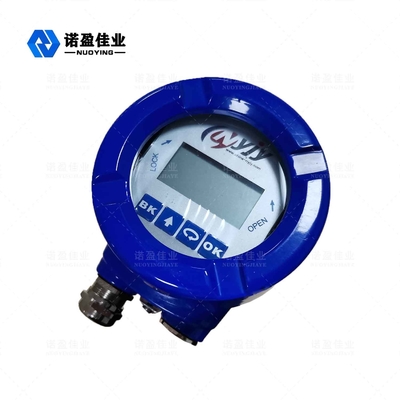

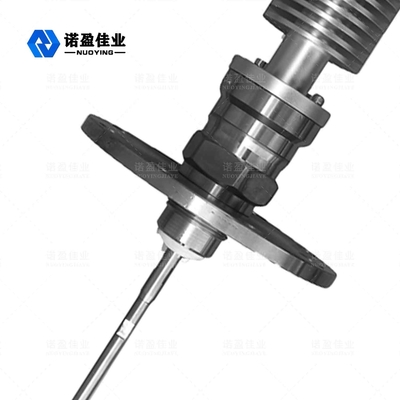

Los datos de los datos de los Estados miembrosTipo de varillaTransmisor de nivel del radar de ondas guiadasImágenes relacionadas
