Cuerpo de horquilla: -40~+220°C; instrumento: -40~+80°C
Fuente de alimentación:
24VDC, 220VAC
Rango de medición:
0.5 ~ 2,5 g/cc ((500 ~ 2500 kg/m3)
Presión de trabajo máxima:
207 bar (3000 psi)
Enlace entre procedimientos:
El hilo, la brida (opcional)
Salida de la señal:
4 ~ 20 mA, 0 ~ 1000Hz, RS485 Modbus RTU
Detalles de empaquetado:
LOS 40*30*30CM
Capacidad de la fuente:
1000 piezas por mes
Descripción del Producto
El medidor de densidad de tensión digital es la herramienta perfecta para una medición precisa de la densidad

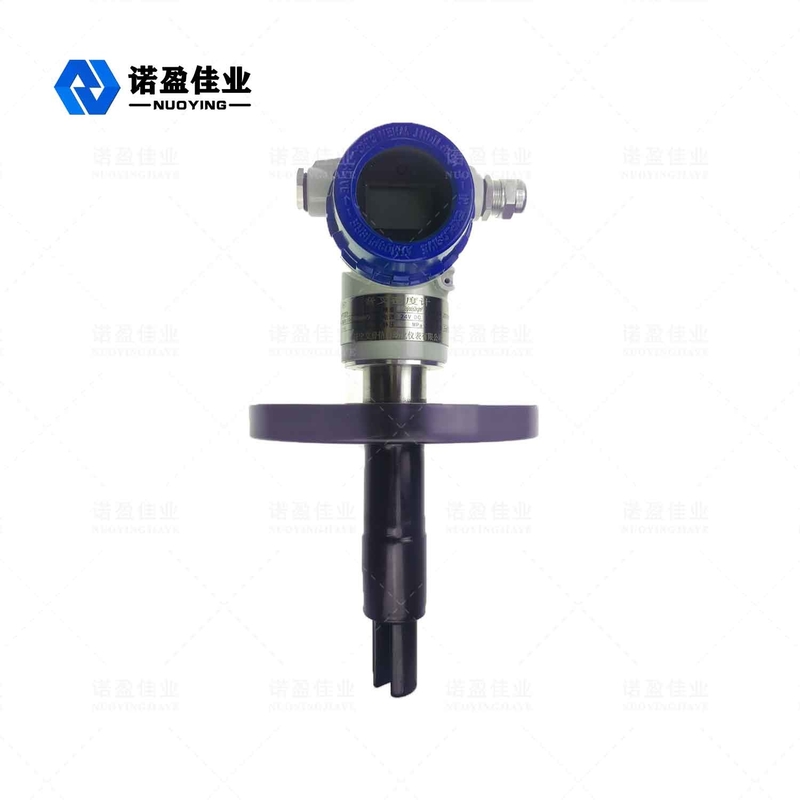

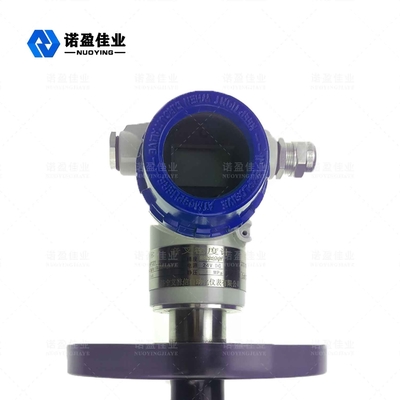

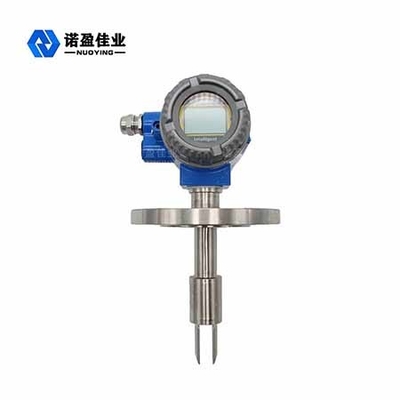

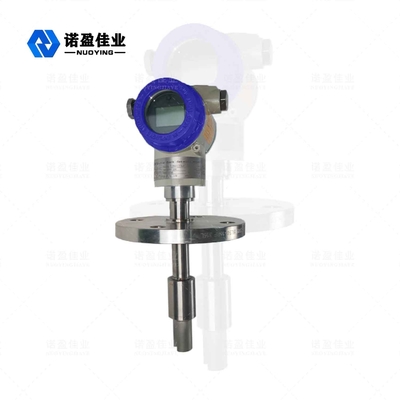

Densitómetro del tenedor de afinación NYDE-CR
Parámetros del producto
Aplicación típica
Medición de la densidad del tanque y del tubo
Rango de medición
0Se aplican las siguientes medidas:
Fuente de alimentación
24 VDC
Temperatura de funcionamiento
-50 ~ + 200 °C
Material de unión
316L, acero inoxidable, Hastelloy
Presión máxima de trabajo
207 bar (3000 psi)
Conexión del proceso
ANSI 150 hasta 1500 RF, DN 50 PN16
Descripción de los productos
Descripción de los productos

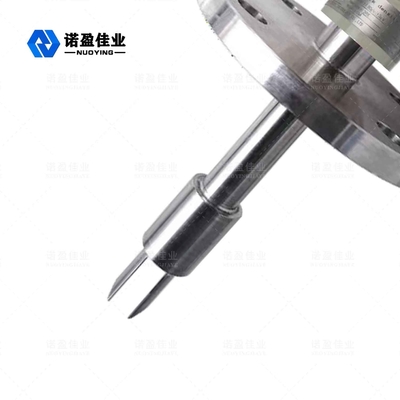

Principio de funcionamiento del densitómetro de tensión del diapasón NYDE-CR
El sensor funciona según el principio de vibración de los componentes, siendo la parte del componente la parte del diapasón inmerso en el líquido medido.La parte del diapasón detecta las vibraciones a través de un dispositivo piezoeléctrico intrínseco fijado en el extremo inferior del cuerpo del diapasónLa frecuencia de vibración es detectada por un dispositivo piezoeléctrico secundario fijado en el otro extremo del tenedor, y luego la señal es amplificada por un circuito en la parte superior.La densidad del líquido y la frecuencia de vibración cuando los flujos líquidos medidos están estrechamente relacionados, y cuando la densidad del líquido medido cambia, la frecuencia de vibración cuando el líquido fluye también cambia.la densidad del líquido medido se puede calcular con precisión. D = densidad del medio medido sin calibración (kg/m3) T = frecuencia de vibración (μs). Ko, Ki, K2 = constantes En el proceso de detección de densidad, el densitómetro de enchufe NYYC-MD puede compensar automáticamente el efecto de la temperatura en la densidad del medio medido (D),y la presión no tiene un efecto significativo en la densidad.
Características de diseño del interruptor del condensador RF NYDR
1. Adecuado para la medición de la densidad de los tanques, tuberías, fluidos o medios estacionarios. Adecuado para la medición de alta temperatura, baja temperatura, medios de alta viscosidad que contienen impurezas. 2Dispositivo de conversión electrónica basado en un microprocesador, que integra funciones de procesamiento de señales, cálculo y diagnóstico. 3La medición continua en línea de la densidad y temperatura del líquido, de alta precisión, más segura y confiable, puede utilizarse directamente para el control del proceso de producción. 4Puede comunicarse directamente con el PC a través de la interfaz RS485, y los usuarios pueden realizar directamente la configuración de nodos en línea, el diagnóstico de fallas y el registro de datos en él. 5Al medir la densidad y la temperatura, se pueden calcular la densidad básica, el porcentaje de concentración, el porcentaje de masa, el porcentaje de volumen y otros parámetros. 6Excelente estructura de protección contra la sobrepresión, estabilidad a temperaturas superiores, sello totalmente soldado, diseño robusto y fiable. 7Fácil de instalar y usar, inserte el líquido para mostrar la lectura. 8- Mantenimiento simplificado, sin limpieza regular. 9Calibración sin fuente de referencia estándar, sin calibración de laboratorio, sin interrupción del proceso. 10. intrínsecamente seguro para sitios peligrosos, higiénico para sitios de producción de alimentos.
