Datos del producto:
|
Aplicación tipica: | Control de nivel de sólidos para alta temperatura | Modelos del producto: | NYSP-UK863 |
---|---|---|---|
Fuente de alimentación: | 24 V CC, 220 V CA (seleccionable) | Punta de prueba Rod Material: | 304+PTFE (seleccionable) |
Longitud de la barra de la punta de prueba: | La longitud se puede personalizar. | Temperatura de proceso: | >260 ℃ |
De retraso de tiempo: | 0~30s ajustable | Protección del apagón: | Normalmente abierto, normalmente cerrado |
Alta luz: | Interruptor de nivel de admisión de alta temperatura,Sensor de nivel de admisión de protección contra pérdida de energía,Transmisor de nivel de admisión de RF sólido |

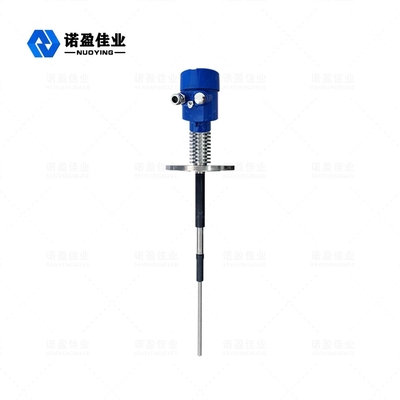

Interruptor de admisión de RF de 24 V CC antiadherencia
Principio de funcionamientodeInterruptor de nivel de admisión de RF de protección contra pérdida de potencia para alta temperatura
El principio de funcionamiento del interruptor de nivel de admitancia de radiofrecuencia es medir y controlar el nivel detectando el cambio de reactancia (reactancia capacitiva e impedancia) entre este y el cuerpo del tanque a través de la sonda.La unidad electrónica interna se compone de la reactancia entre el polo de medición de la sonda y el tanque vacío para formar un circuito de puente equilibrado y generar una señal de oscilación estable.Cuando el medio medido cubre el polo de medición de la sonda, el cambio de reactancia entre el polo de medición de la sonda y el tanque hará que el circuito del puente se desequilibre y deje de generar señales oscilantes.El circuito posterior a la etapa detecta este cambio y emite una señal de alarma.La señal oscilante se aplica al electrodo de medición de la sonda como una señal de radiofrecuencia y también se envía al electrodo de protección de la sonda después de pasar por un seguidor de voltaje 1:1.aislamiento.Cuando hay material colgando de la sonda, no hay diferencia de potencial entre el electrodo de medición y el electrodo protector para formar aislamiento eléctrico para garantizar que el cambio de señal del electrodo protector no afecte la detección, de modo que el cambio de la reactancia en el electrodo de medición de la sonda solo puede ser determinado por el electrodo de medición de la sonda y el tanque.El material está determinado, de modo que el material que cuelga en la sonda no afectará la detección normal.
Característica de diseñodeInterruptor de nivel de admisión de RF de protección contra pérdida de potencia para alta temperatura
◎Este producto utiliza componentes de microprocesador inteligente y tecnología de medición de diferencia, que puede medir agua, aguas residuales, lodo y otros líquidos, especialmente puede medir de manera efectiva y precisa medios corrosivos fuertes y puede compensar dinámicamente los cambios ambientales y los materiales colgantes;
◎la operación es muy simple.Solo necesita ajustar la perilla de sensibilidad correspondiente según el medio y usar el filtro de retardo de sobretensión;
◎ Los modos de alarma de límite superior e inferior se pueden configurar de manera flexible, y el usuario puede configurar y seleccionar los contactos normalmente abiertos y normalmente cerrados por sí mismo;
◎Los relés de doble tiro unipolares importados de alto rendimiento se utilizan para relés de un solo punto y multipunto.La capacidad de corriente de contacto de un solo punto puede alcanzar 8A y el relé multipunto 3A.Puede controlar directamente los dispositivos de alarma dentro del rango;
◎ Se utiliza una sonda de PTFE.No hay ningún dispositivo móvil en la posición de detección.Es resistente a impactos, resistente a altas temperaturas y resistente a la corrosión.
Parámetros técnicosdeInterruptor de nivel de admisión de RF de protección contra pérdida de potencia para alta temperatura
Aplicación tipica | Alarma alta y baja para líquidos, polvo, partículas, sólidos y otros medios |
Modelo del Producto | NYSP-UK861,NYSP-UK862,NYSP-UK863,NYSP-UK864,NYSP-UK865,NYSP-UK866 |
Forma de varilla de sonda | Tipo de cable, tipo poste y tipo plano |
Material de la varilla de la sonda | 500 mm (La longitud se puede personalizar según las condiciones del sitio) |
Fuente de alimentación | 24 V CC, 220 V CA |
Salida de señal | Salida de relé bipolar de doble tiro (DPDT), 5 A 24 V CC o 5 A 220 V CA |
Temperatura ambiente | -40~+80℃ |
Temperatura de proceso | -40~+130 ℃, -184~+260 ℃, >260 ℃Seleccione sonda de alta temperatura de cerámica |
Presión de proceso | -0.1~2.0MPa |
Proceso de conexión | Rosca de tornillo, soportes, brida (seleccionable) |
tiempo de retardo | 0-30 s ajustable |
Protección contra pérdida de energía | Normalmente abierto, normalmente cerrado, campo conmutable |
sensibilidad | 0.5pf~750pf |
Alarma de fallo | Límite superior o inferior, ajustable en el sitio |
niveles de protección | IP67 |
Grado a prueba de explosiones | Exia II CT6 Ga, Exd II CT6 Gb (Ver certificado para más detalles) |
※Nota: el producto se puede personalizar de acuerdo con los requisitos específicos de los usuarios.
