Datos del producto:
|
Aplicación tipica: | Líquido, polvo, partículas | Modelos del producto: | NYSP-UK861 |
---|---|---|---|
Fuente de alimentación: | 24 V CC/220 V CA | Punta de prueba Rod Material: | 304,PTFE(opcional) |
Longitud de la barra de la punta de prueba: | 500m m (la longitud se puede modificar para requisitos particulares según las condiciones del sitio) | Temperatura de proceso: | -40~+130℃ |
De retraso de tiempo: | 0~30 s (opcional) | Protección del apagón: | Normalmente abierto, normalmente cerrado, campo cambiable |
Alta luz: | Interruptor de nivel de tipo de admitancia de RF de 24 V CC,interruptor de nivel de admitancia de RF antiadherencia,sensor de nivel de RF de partículas |

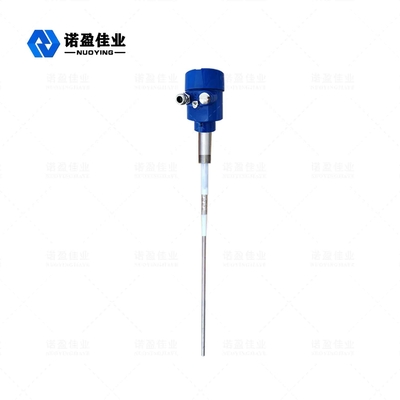

Interruptor de admisión de RF de 24 V CC antiadherencia
Principio de funcionamientodeInterruptor de admisión de RF de 24 V CC antiadherencia
El principio de funcionamiento del interruptor de nivel de admitancia de radiofrecuencia se basa en la tecnología capacitiva de radiofrecuencia (RF).Se aplica una radiofrecuencia a la sonda y, a través de un análisis continuo, se determinan los efectos causados por el entorno circundante.Dado que todos los materiales tienen una permitividad y su conductividad es diferente a la del aire, la impedancia general reflejada por el pequeño cambio de capacitancia cambia cuando la sonda está en contacto con el material.Debido a que la sonda energizada y la pared del recipiente forman las dos placas polares del capacitor, el aislante de la sonda y el aire circundante se convierten en el material dieléctrico, cuando el aire (que tiene una constante dieléctrica de 1,0) se reemplaza por cualquier otro material ( con una constante dieléctrica > 1), se potencia el efecto capacitivo.Cambiando así la impedancia de la aplicación.Es decir, el cambio de valor de capacitancia provoca el cambio de impedancia.Este efecto es medido por el circuito y comparado con una referencia establecida por el ajuste de sensibilidad (circuito).
Característica de diseñodeInterruptor de admisión de RF de 24 V CC antiadherencia
◎Este producto utiliza componentes de microprocesador inteligente y tecnología de medición de diferencia, que puede medir agua, aguas residuales, lodo y otros líquidos, especialmente puede medir de manera efectiva y precisa medios corrosivos fuertes y puede compensar dinámicamente los cambios ambientales y los materiales colgantes;
◎la operación es muy simple.Solo necesita ajustar la perilla de sensibilidad correspondiente según el medio y usar el filtro de retardo de sobretensión;
◎ Los modos de alarma de límite superior e inferior se pueden configurar de manera flexible, y el usuario puede configurar y seleccionar los contactos normalmente abiertos y normalmente cerrados por sí mismo;
◎Los relés de doble tiro unipolares importados de alto rendimiento se utilizan para relés de un solo punto y multipunto.La capacidad de corriente de contacto de un solo punto puede alcanzar 8A y el relé multipunto 3A.Puede controlar directamente los dispositivos de alarma dentro del rango;
◎ Se utiliza una sonda de PTFE.No hay ningún dispositivo móvil en la posición de detección.Es resistente a impactos, resistente a altas temperaturas y resistente a la corrosión.
Parámetros técnicosdeInterruptor de admisión de RF de 24 V CC antiadherencia
Aplicación tipica | Alarma alta y baja para líquidos, polvo, partículas, sólidos y otros medios |
Modelo del Producto | NYSP-UK861,NYSP-UK862,NYSP-UK863,NYSP-UK864,NYSP-UK865,NYSP-UK866 |
Forma de varilla de sonda | Tipo de cable, tipo poste y tipo plano |
Material de la varilla de la sonda | 500 mm (La longitud se puede personalizar según las condiciones del sitio) |
Fuente de alimentación | 24 V CC, 220 V CA |
Salida de señal | Salida de relé bipolar de doble tiro (DPDT), 5 A 24 V CC o 5 A 220 V CA |
Temperatura ambiente | -40~+80℃ |
Temperatura de proceso | -40~+130 ℃, -184~+260 ℃, >260 ℃Seleccione sonda de alta temperatura de cerámica |
Presión de proceso | -0.1~2.0MPa |
Proceso de conexión | Rosca de tornillo, soportes, brida (seleccionable) |
tiempo de retardo | 0-30 s ajustable |
Protección contra pérdida de energía | Normalmente abierto, normalmente cerrado, campo conmutable |
sensibilidad | 0.5pf~750pf |
Alarma de fallo | Límite superior o inferior, ajustable en el sitio |
niveles de protección | IP67 |
Grado a prueba de explosiones | Exia II CT6 Ga, Exd II CT6 Gb (Ver certificado para más detalles) |
※Nota: el producto se puede personalizar de acuerdo con los requisitos específicos de los usuarios.
