Datos del producto:
|
Aplicación tipica: | - líquido | Tipo de la punta de prueba: | P TFE |
---|---|---|---|
Fuente de alimentación: | 220VAC | temperatura media: | -184 ~+ 260℃ |
Presión de proceso: | -0.1~1.0 M Pa | acoplamiento del procedimiento: | Reborde |
niveles de protección: | IP 6 6 | salida de la señal: | 4… 20 mA |
Alta luz: | Medidor de nivel de capacitancia de PTFE,medidor de nivel de capacitancia de RF,transmisor de sensor de presión de 220 VCA |

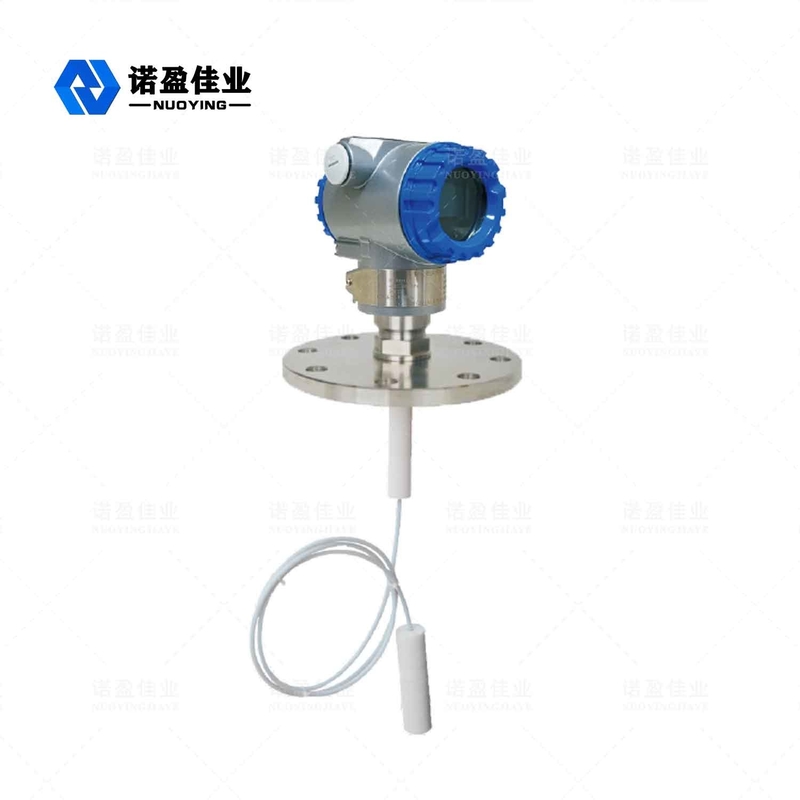

Indicador llano de la alta de la confiabilidad capacitancia del RF
El principio de trabajo de indicador llano de la alta de la confiabilidad capacitancia del RF
Puede ser utilizado para el líquido crossive, el principio es que, aplicó una radiofrecuencia para sondar para determinar el impacto del cerco. Cuando el aire (la constante dieléctrica es 1,0) es substituido por cualquier otro material (constante dieléctrica > 1,0), el cambio del valor de la capacitancia causa el cambio de la impedancia. Este efecto es medido por el circuito y después comparado con la referencia establecida por el ajuste de la sensibilidad (circuito).
Características del diseño del indicador llano de la alta de la confiabilidad capacitancia del RF
◎el convertidor modular se integra con el sensor, sin piezas móviles, alta confiabilidad y capacidad antiinterferente fuerte
◎más extensamente aplicable, con las formas múltiples de la punta de prueba, las formas de proceso múltiples de la conexión, y los materiales de fabricación múltiples, que pueden ser modificados para requisitos particulares;
◎la instalación, el depuración y el mantenimiento son extremadamente convenientes
Parámetros técnicos del indicador llano de la capacitancia del RF para el líquido corrosivo con la gama de medición los 20m
Uso típico | Líquido líquido, corrosivo, etc |
modelo del producto | NYDR-3051 |
Forma de la antena | Cable, Rod |
Material de la antena | PTFE, 304.316 |
gama de medición | los 6m, los 20m |
Fuente de alimentación | 24VDC |
salida de la señal | 4… 20mA/HART/RS485/Modbus… |
Temperatura de proceso | -40~+130℃, - 184~+260℃ |
Resistencia de la temperatura del circuito | -40~+80℃ |
Presión de proceso | -0.1~1.6MPa |
Conexión de proceso | rosca de tornillo, reborde (a elección) |
de retraso de tiempo | 0-30s continuamente ajustable |
Protección del apagón | Alto modo de /low, campo ajustable |
Interfaz eléctrico | M20*1.5, ″ NPT DEL ½ |
niveles de protección | IP65, IP67, IP68 |
Grado a prueba de explosiones | Exia II CT6 GA, Exd II CT6 GB (véase el certificado para los detalles) |
Nota del ※: El producto se puede modificar para requisitos particulares según los requisitos específicos de usuarios.
