Datos del producto:
|
| Aplicación tipica: | Líquido | Tipo de la punta de prueba: | PTFE |
|---|---|---|---|
| Fuente de alimentación: | 24 VCC | temperatura media: | -184~+ 260℃ |
| Presión de proceso: | -0.1~1.0 MPa | acoplamiento del procedimiento: | Hilo |
| niveles de protección: | IP 66 | salida de la señal: | 4… 20mA |
| Alta luz: | Indicador de nivel de capacitancia de presión,indicador de nivel de capacitancia RF 20 m,transmisor de sensor de presión de líquido corrosivo |
||

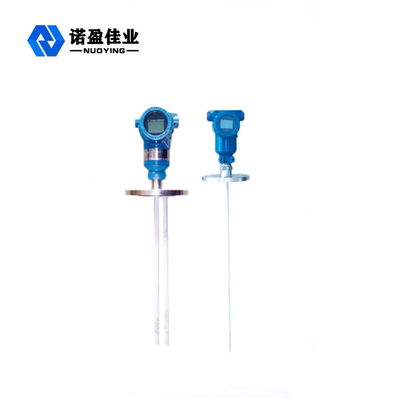

Indicador llano de la capacitancia del RF para el líquido corrosivo con la gama de medición los 20m
El principio de trabajo de indicador llano de la capacitancia del RF para el líquido corrosivo con la gama de medición los 20m
Una radiofrecuencia se aplica a la punta de prueba y los efectos del ambiente circundante se determinan con análisis continuo. Porque todos los materiales tienen una constante dieléctrica y su conductividad es diferente de la del aire, la impedancia total de los cambios de la punta de prueba debido a una pequeña compensación de la capacitancia en que entra en el contacto con el material. Porque la punta de prueba activada y la forma de pared del buque las dos placas del condensador, del aislador de la punta de prueba y del aire circundante se convierten en el material dieléctrico, y cuando el aire (constante dieléctrica 1,0) es substituido por cualquier otro material (constant> 1,0 del dieléctrico), el cambio en valor de la capacitancia causa un cambio en impedancia. Este efecto es medido por el circuito y comparado a la referencia una referencia establecida por el ajuste de la sensibilidad (circuito).
Características del diseño del indicador llano de la capacitancia del RF para el líquido corrosivo con la gama de medición los 20m
◎el convertidor modular se integra con el sensor, sin piezas móviles, alta confiabilidad y capacidad antiinterferente fuerte
◎más extensamente aplicable, con las formas múltiples de la punta de prueba, las formas de proceso múltiples de la conexión, y los materiales de fabricación múltiples, que pueden ser modificados para requisitos particulares;
◎la instalación, el depuración y el mantenimiento son extremadamente convenientes
Parámetros técnicos del indicador llano de la capacitancia del RF para el líquido corrosivo con la gama de medición los 20m
| Uso típico | Líquido líquido, corrosivo, etc |
| modelo del producto | NYDR-3051 |
| Forma de la antena | Cable, Rod |
| Material de la antena | PTFE, 304.316 |
| gama de medición | los 6m, los 20m |
| Fuente de alimentación | 24VDC |
| salida de la señal | 4… 20mA/HART/RS485/Modbus… |
| Temperatura de proceso | -40~+130℃, - 184~+260℃ |
| Resistencia de la temperatura del circuito | -40~+80℃ |
| Presión de proceso | -0.1~1.6MPa |
| Conexión de proceso | rosca de tornillo, reborde (a elección) |
| de retraso de tiempo | 0-30s continuamente ajustable |
| Protección del apagón | Alto modo de /low, campo ajustable |
| Interfaz eléctrico | M20*1.5, ″ NPT DEL ½ |
| niveles de protección | IP65, IP67, IP68 |
| Grado a prueba de explosiones | Exia II CT6 GA, Exd II CT6 GB (véase el certificado para los detalles) |
Nota del ※: El producto se puede modificar para requisitos particulares según los requisitos específicos de usuarios.
