Datos del producto:
|
| Uso típico: | medida llana líquida | Gama de medición: | 50~5000m m |
|---|---|---|---|
| Exactitud de medición: | ±1%FS | Exhibición de situación: | LCD (OPTINAL) |
| Conexión de proceso: | reborde, soporte (opcional) | Densidad media: | ≤0.8Pa.s; 3Pa.s |
| Grado a prueba de explosiones: | Exia II CT6 | Presión de proceso: | -0.1~2.0MPa |

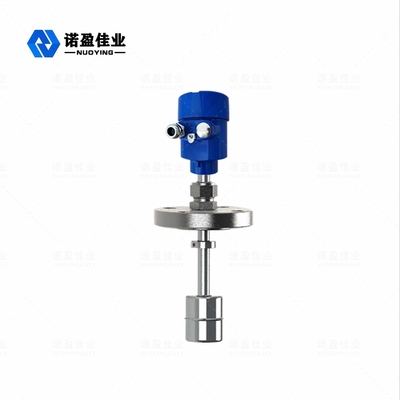

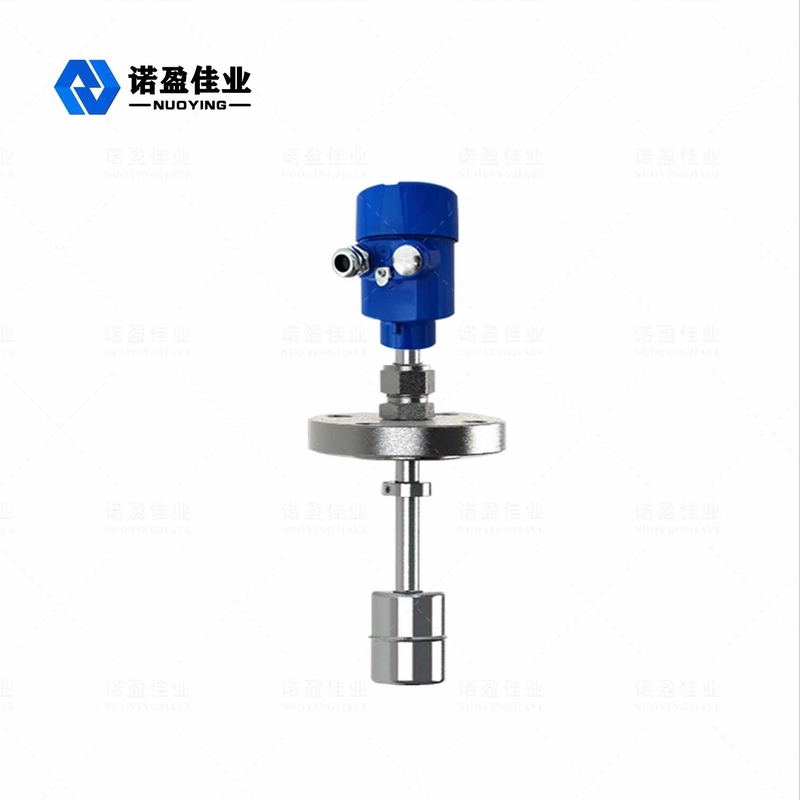

Metro llano del flotador magnético líquido de la medida NYCFQ-UL conectado con el reborde
Principio de funcionamiento llano del metro del flotador magnético de NYCFQ-UL
Cuando el sensor está funcionando, la pieza del circuito excitará un pulso actual en el alambre de la guía de onda y la propagación actual a lo largo del alambre de la guía de onda generará un campo electromagnético del pulso alrededor del alambre de la guía de onda. Un flotador se proporciona fuera de la barra de medición del sensor que puede moverse arriba y abajo solamente de la barra de medición con el cambio del nivel líquido. Dentro del flotador es un sistema de anillos magnéticos permanentes cuando el campo magnético actual pulsado resuelve el campo de anillo magnético generado por el flotador el campo magnético alrededor de los cambios del flotador de modo que el alambre de guía de la onda hecho del material magnetostrictivo genere un pulso torsional en la posición de flotador. cuál se transmite detrás a lo largo del alambre a una velocidad fija y es detectado por el detector. Midiendo la diferencia de tiempo entre el pulso actual y la torsión agite la posición del flotador es decir que la posición del nivel líquido puede ser determinada exacto.
Parámetros técnicos del metro llano magnético del flotador de NYCFQ-UL
| Uso típico | Medida llana líquida |
| Gama de medición | 50~5000m m |
| Exactitud de medición | ±1%FS |
| Fuente de alimentación | 24VDC (15-35V) |
| Salida de la señal | 4… 20mA/HART/RS485/Modbus… |
| Temperatura de proceso | -40~+130℃ |
| Presión de proceso | -0.1~2.0MPa |
| Densidad media | ³ de los 500~2000kg/m |
| Densidad media | ≤0.8Pa.s; 3Pa.s |
| Conexión de proceso | reborde, soporte (opcional) |
| Exhibición de situación | LCD (OPTINAL) |
| Nivel de la protección | IP65 |
| Grado a prueba de explosiones | Exia II CT6 |
Característica del diseño llana del metro del flotador magnético de NYCFQ-UL
1. Operación simple de la estructura, robusta y confiable, estable.
2. La exhibición indica el nivel líquido en el rojo, que es intuitivo, llamativo y fácil de leer.
3. Las diversas formas de la instalación y las formas de la conexión pueden ser seleccionadas.
4. Gama de medición grande, ningún ángulo muerto en el proceso entero de la medida.
5. Medida continua de diversos líquidos así como de niveles medios des alta temperatura, de alta presión, corrosivos e inflamables y explosivos.
