Datos del producto:
|
| Aplicación tipica: | Líquido | Modelo del Producto: | NYCZ500 |
|---|---|---|---|
| Metodo de instalacion: | Top-montado | Rango de medición: | 0-50~5000m m (tipo de cable: los 25m) 50-5000m m |
| Precisión de la medición: | +0.5mm | Temperatura de proceso: | - ℃ 40~+120 |
| Presión de proceso: | -0.1~1.6MPa, - 0.1~2.5MPa | Conexión: | Rosque, ensanche, acorchete (opcional) |
| Alta luz: | Transmisor de nivel magnético aislado,transmisor de nivel magnético de bola flotante,indicador de nivel de tipo flotador magnético industrial |
||

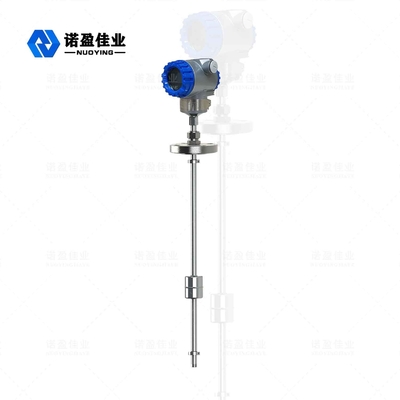

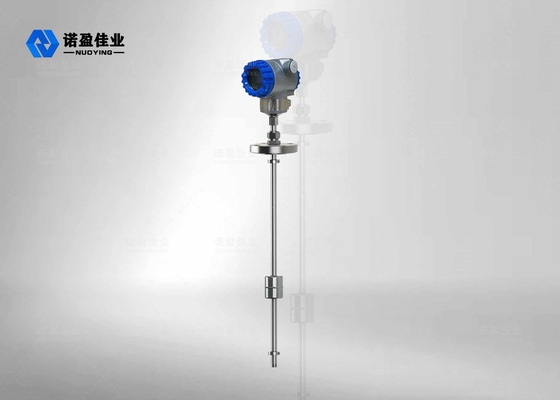

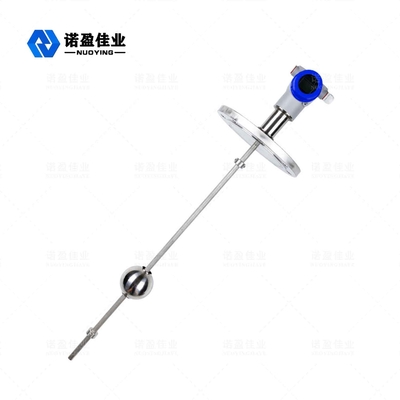

Completamente aislado MagnéticoFmuchobola voladoranivelmetro seguro y confiableAplicaciones Industriales
Estructura simple MagnéticoFmuchobola voladora LnivelPrincipio de funcionamiento estable del medidor
El medidor de nivel de bola flotante magnética adopta una bola flotante magnética en forma de anillo para hacer que los tubos de láminas secas en la varilla de medición principal se estiren a medida que aumenta el nivel de líquido.Luego convierte el nivel de líquido en una resistencia correspondiente para emitir la señal.Convierte la señal de resistencia en una salida de corriente de 4-20 mA de dos hilos mediante la instalación de un módulo de circuito de transmisión integrado en la caja de conexiones.El medidor de nivel de flotador magnético también proporciona una pantalla digital LED en el sitio para medir el nivel de líquido.Los productos de la serie NYFZ-X son estándar, anticorrosión y a prueba de explosiones.
El medidor de nivel de bola flotante magnética funciona según el principio de flotación y acoplamiento magnético.Un grupo de tubos de láminas secas y resistencias de precisión están instalados en el tubo de detección.Cuando la bola flotante magnética se mueve hacia arriba y hacia abajo a lo largo del tubo de detección con el cambio de nivel de líquido, los tubos de láminas secas se conectan por turnos para cambiar el valor de resistencia de salida del tubo de detección.El módulo del circuito de conversión en la caja de conexiones convierte el valor en una salida de corriente de 4 ~ 20 mA.
La bola flotante puede ser de diferentes materiales y formas.Como 1Cr18Ni9Ti, PP, PVC, PTFE y otros materiales.Para medir diversas condiciones de trabajo, como anticorrosión, a prueba de explosiones y resistencia a la presión.Al seleccionar un medidor de nivel de flotador magnético, preste atención a la densidad y la viscosidad del medio medido para una mejor medición.
METROagnéticoFmuchobola voladora LnivelMetro Característica de diseño
◎ Estructura simple, sólida y confiable, operación estable.
◎ La pantalla indica el nivel de líquido en rojo, lo cual es intuitivo, llamativo y fácil de leer.
◎ Se pueden seleccionar múltiples formas de instalación y formas de conexión.Amplio rango de medición, sin áreas ciegas en todo el proceso de medición.
◎ Medición continua del nivel de líquido de varios líquidos y medios de alta temperatura, alta presión, corrosivos, inflamables y explosivos.Pantalla y medio probado
◎ Completamente aislado, seguro y confiable.Se puede realizar un diseño profesional para presiones y temperaturas especiales.
METROagnéticoFmuchobola voladora LnivelMetroCaracterística de diseño
| Aplicación tipica | líquido |
| Modelo del Producto | NYDFZ-X |
| Material de la sonda | 304, 316 |
| Rango de medicion | 50-5000 mm |
| El consumo de energía | 720 mW |
| Temperatura de proceso | - 40~+120 ℃ |
| Densidad Media | 500-2000kg/m3 |
| Presión de proceso | -0,1~+1,6 MPa, -0,1~+2,5 MPa |
| Proceso de conexión | rosca, brida, soporte (opcional) |
| Interfaz eléctrica | M20x1,5, G3/4'' |
| Suministro de energía | 24 V CC, 220 V CA (opcional) |
| Mostrar en el sitio | LCD (opcional) |
| Grado de protección | IP65 |
| Grado a prueba de explosiones | Exia II CT6 (detalles en certificado) |
METROagnéticoFmuchobola voladora LnivelMetroAplicación del producto
El medidor de nivel de bola flotante magnético es adecuado para mostrar el nivel de líquido en contenedores de equipos químicos, petroleros y otros equipos industriales.En la actualidad, ha sido ampliamente utilizado en la medición y control de nivel de líquido en industrias petroleras, químicas, metalúrgicas, energéticas, alimenticias, farmacéuticas, papeleras y otras.
