Datos del producto:
|
| Aplicación tipica: | Diverso líquido, polvo, sólido del grano | Modelo del Producto: | NYCSUL-501 |
|---|---|---|---|
| Metodo de instalacion: | Hilo, reborde | Rango de medición: | los 5M (modificado para requisitos particulares) |
| Protección de energía: | Normalmente abierto, normalmente cerrado, campo cambiable | Temperatura de proceso: | ℃ 40~+130 (modificado para requisitos particulares) |
| Presión de proceso: | <2> | salida de la señal: | Salida 5A, 24VDC o 5A, 220VAC de DPDT |
| Alta luz: | Interruptor de admisión Rf antiadherencia,Interruptor de admisión Rf universal,Sensor de nivel de admisión RF industrial |
||
FuertetuInterruptor de admisión de RF de universalidad AntiAAplicaciones industriales de dhession
AltoAy resistencia a baja temperaturaInterruptor de admisión RF de 26 GHz por espuma Sonda ampliamente extraíblePrincipio de operación
El interruptor de nivel de admitancia de RF se basa en la tecnología de condensadores de RF.El cabezal de la sonda recibe radiofrecuencia.Mediante análisis continuos, confirmando el impacto causado por el entorno circundante.Porque los materiales tienen diferentes constantes dieléctricas y su conductividad es diferente a la del aire.la impedancia total cambia así como el cambio de capacitancia durante el contacto.La sonda energizada y la pared del recipiente forman dos electrodos del capacitor, por lo que el aislante del cabezal de la sonda y el aire circundante se convierten en materiales dieléctricos.Cuando el aire (con una constante dieléctrica de 1,0) se reemplaza por cualquier otro material (con una constante dieléctrica> 1), la eficiencia capacitiva se fortalecerá.Esto cambia la impedancia de la aplicación.El cambio de valor de capacitancia provoca el cambio de impedancia.El circuito mide el efecto y luego lo compara con los datos de referencia establecidos por la configuración de sensibilidad.
La configuración correcta de la sensibilidad del interruptor de nivel de admitancia de RF afecta el cambio correcto de la salida del sensor.El circuito Null-KoTeTM de la sonda puede hacer que el circuito de medición ignore los materiales apilados en la sonda; de lo contrario, provocará una falla de sensibilidad.El circuito Null-KoTeTM es excitado por la misma radiofrecuencia aplicada al cabezal de la sonda.Dado que la corriente no puede fluir al mismo nivel de circuito, el circuito Null-KoTeTM bloquea el flujo de corriente que fluye desde la sonda energizada.
a través del material apilado hasta la pared del recipiente.En este caso, el interruptor de nivel de admitancia de RF puede medir el nivel correcto del material.
RFAdmitanciaSCaracterística de diseño de bruja
◎ Gran universalidad: se puede utilizar para la medición de diversos medios conductores y no conductores, como líquidos, sustancias viscosas, partículas, polvos y cenizas volantes.
◎ Antiadherencia: el circuito antiadherente patentado puede eliminar las señales falsas causadas por la adhesión del material.
◎ Sonda extraíble: no hay conexión de cable entre el controlador y la sonda, por lo que el controlador se puede quitar, reemplazar y reparar en cualquier momento, sin afectar los materiales entrantes y salientes.
◎ Resistencia a altas y bajas temperaturas;Adecuado para entornos de trabajo de -184 ℃ a 280 ℃, y también se puede proporcionar una sonda de cerámica adecuada para temperaturas más altas:
Forma de salida: salida de señal de relé de doble tiro de doble polo, con una lámpara de estado para mostrar el estado de salida y una función de retraso de 0 a 30 segundos.
◎ Diagnóstico: después del encendido, el circuito del instrumento detecta automáticamente si el estado de funcionamiento es normal.
RFAdmitanciaSbrujaParámetro técnico
| Aplicación tipica | Varios líquidos, polvo, grano sólido |
| Modelo del Producto | NYSP-861,NYSP-862,NYSP-863 |

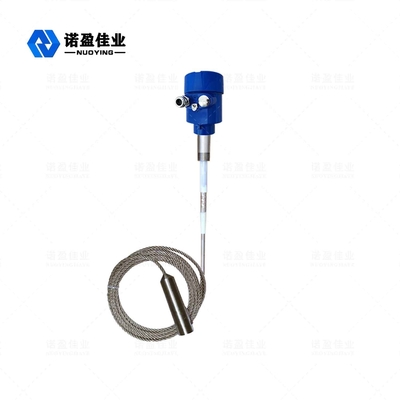

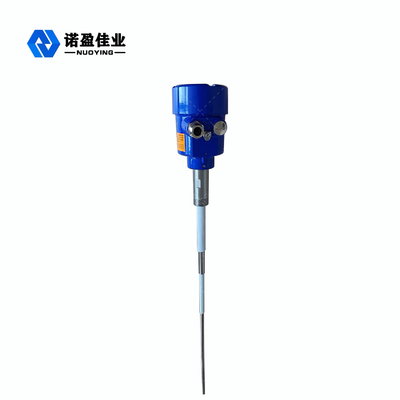

| Tipo de antena | varilla dura, tipo de cable blando |
| Material de la antena | 304, PTFE |
| Rango de medición | 5m (personalizado) |
| Temperatura de proceso | 40~+130 ℃ (personalizado) |
| Presión de proceso | <2.0MPa |
| Protección de energía | normalmente abierto, normalmente cerrado, campo conmutable |
| Tiempo de retardo | 0~30 s (ajustable) |
| Proceso de conexión | rosca, brida, (opcional) |
| Interfaz eléctrica | M20x1,5,NPT de 1/2" |
| Suministro de energía | 24 V CC, 220 V CA (opcional) |
| Salida de señal | Salida DPDT 5A, 24VDC o 5A, 220VAC |
| Grado de protección | IP67, (opcional) |
| Grado a prueba de explosiones | Exia II CT6 (detalles en certificado) |
RFAdmitanciaSbrujaAplicación del producto
Maquinaria de fundición: controlar el nivel de arena;
Tratamiento de aguas ambientales: detección de nivel de aguas residuales:
◎ Maquinaria hidráulica: comprobar el nivel de aceite lubricante.
◎ Maquinaria de construcción: verifique el nivel del silo de cemento y el tanque de mezcla.
◎ Molino de harina: compruebe el nivel de harina y grano de trigo.
◎ Fábrica de piensos;Detección del nivel de harina de soja.
◎ Planta de energía: verifique el nivel de cenizas volantes.
◎ Fábrica de vidrio: comprobar el nivel de arena de cuarzo y casco de desecho;
◎ Planta química;Detecta el nivel de líquido de poliéster, spandex, ácido, álcali y otros materiales químicos.
◎ Fábrica de calderas: verifique el nivel de agua del tambor de vapor y otros recipientes a presión.
◎ Otras ocasiones: prueba de gas natural, jugo de frutas, salsa de tomate, etc.
