Datos del producto:
|
| Uso típico: | Uso de proceso complejo (corrosión de Stong) | Modelo del producto: | NYRD805 |
|---|---|---|---|
| Tipo de la antena: | tipo de la barra (PFTE) | Material de la antena: | 304, PTFE |
| Gama de medición: | 10m, los 20m (modificados para requisitos particulares) | Temperatura de proceso: | -40°C~+130°C (el °C above130 modificó para requisitos particulares) |
| Presión de proceso: | -0.1~0.3Mpa (modificado para requisitos particulares) | exactitud de la medida: | 0.05%~0.1% F.S |
| Alta luz: | No tipo transmisor del radar del contacto del nivel,Sensor de Rod Type Radar Liquid Level,Metro llano 26ghz del radar industrial |
||

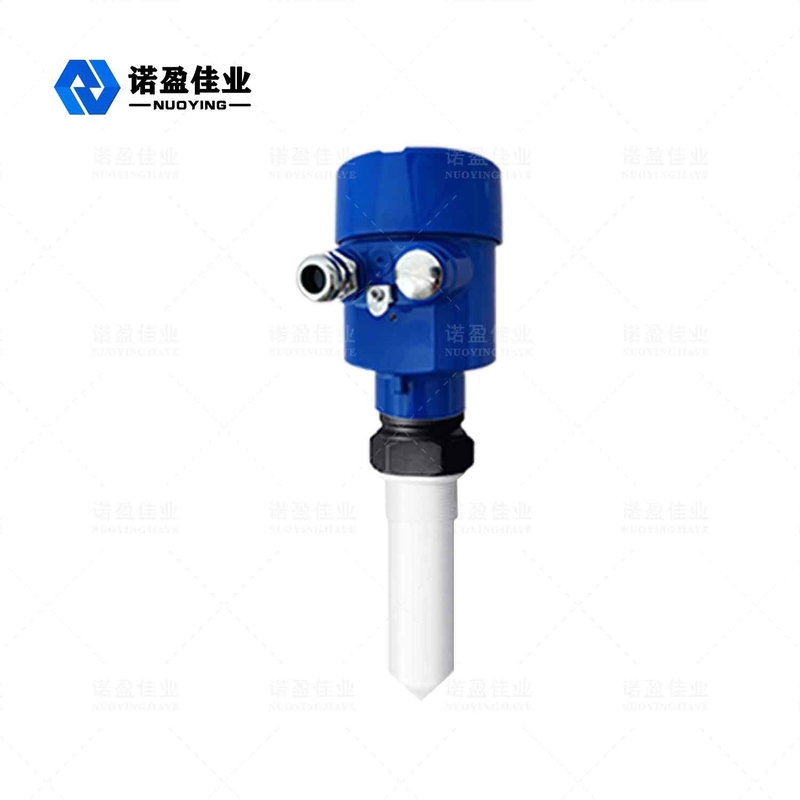

La estructura compacta fácil instalar el metro llano del radar 26GHz no no entra en contacto con ninguna contaminación Applicatons industrial
Metro llano del radar anticorrosión 26GHz no afectado por principio de funcionamiento de Adaptbility de la espuma extensamente
Los sensores llanos del serie del metro NYRD80X del radar son el tipo de alta frecuencia instrumentos del radar 26GHz de medida del nivel, con un radio de acción de medición máximo de 80 metros. La antena se optimiza más a fondo, y el nuevo microprocesador rápido puede realizar análisis de la señal y el proceso a una tarifa más alta, para poder utilizar el instrumento para algunas condiciones complejas de la medida tales como reactor y silo sólido.
Su antena transmite los pulsos estrechos de la microonda, que se transmiten hacia abajo a través de la antena. Cuando la onda del pulso alcanza la superficie del medio medido, se refleja detrás y es recibido por el sistema de la antena otra vez. La señal se transmite a la pieza del circuito electrónico y se convierte automáticamente en una señal llana (porque la velocidad de la propagación del pulso es extremadamente rápida, la época llevada para que la onda electromagnética alcance la blanco y vuelva al receptor después de la reflexión es casi instantáneas).
característica del diseño llana del metro del radar 26GHz
◎Pequeño tamaño de la antena, fácil instalar; No radar del contacto, ningún desgaste, ninguna contaminación.
◎Casi libre de la corrosión y de la espuma; No es afectado por el cambio de la densidad, de la temperatura y de la presión medias. También, polvo fuerte
el ambiente tiene poco impacto en la operación del metro llano de alta frecuencia.
◎Una longitud de onda más corta, una mejor reflexión para la superficie sólida inclinada.
◎Pequeño ángulo de haz y energía concentrada, que aumenta la señal del eco y ayuda a evitar interferencia.
◎El ángulo muerto de una medida más pequeña lleva al mejor rendimiento en la pequeña medida del tanque.
◎Alto ratio señal/ruido, incluso en el caso de las fluctuaciones, puede realizarse mejor.
◎De alta frecuencia, es la mejor opción para medir medio sólido y bajo de la constante dieléctrica.
parámetro llano del producto del metro del radar 26GHz
| Uso típico | Uso de proceso complejo (corrosión de Stong) |
| Modelo del producto | NYRD805 |

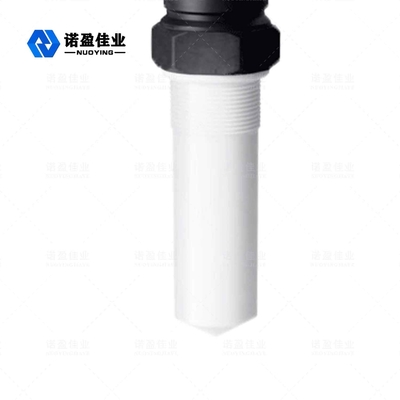

| Tipo de la antena | tipo de la barra, |
| Material de la antena | 304, 316, PP, PFA |
| Gama de medición | 10m, los 20m, los 30m, los 35m, los 40m, los 80m |
| Exactitud de medición | 0.05%~0.1% F.S |
| Temperatura de proceso | ℃ 40~+130, - ℃ 40~+150, - 40~+26 ℃, 40~+℃ |
| Proceso Presure | 0.1~0.3MPa, - 0.1~2.0MPa, - 0.1~4.0MPa |
| Conexión de proceso | hilo, soporte, reborde, abrazadera sanitaria (opcional) |
| Interfaz eléctrico | M20 x 1,5, NPT del 1/2 " |
| Poder de la fuente | 24VDC (de dos hilos, de cuatro cables), 220VAC |
| Salida de la señal | 4-20 mA /HART/RS485/Modbus.. |
| Grado de la protección | IP67, IP68 (opcionales) |
| Grado a prueba de explosiones | Exia II CT6 GA, Exd II CT6 GB (detalles en certificado) |
