Datos del producto:
|
| Número de modelo: | NYLU-JB | Fuente de alimentación: | 12~24VDC |
|---|---|---|---|
| Clase de la exactitud: | 1,0, 1,5 | Presión nominal: | 1.6Mpa |
| Pérdida de presión: | Coeficiente de resistencia cd≤2.4 | Grado a prueba de explosiones: | vea el certificado para los detalles |
| Temperatura media: | -40~350°C | Señal de salida: | Señal actual estándar 4~20mA |
| Alta luz: | metros de flujo líquidos de 20mA Digitaces,Metros de flujo líquidos del vórtice,metro de flujo líquido de la turbina 1.6MPa |
||
El bajo vórtice costo Digital 4-20mA hizo salir los metros de flujo líquidos
Descripción
Este metro de flujo de la salida 4-20mA utiliza tecnología diferenciada avanzada, con el aislamiento, las medidas que protegen, de filtraciones y otras de superar los productos similares, resistencia de choque pobre, pequeño desorden de los datos de la señal y otros problemas, y el uso de una tecnología y de medidas protectoras de envasado única del sensor de asegurar confiabilidad de producto.

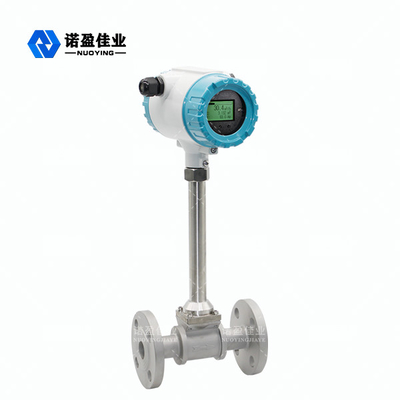

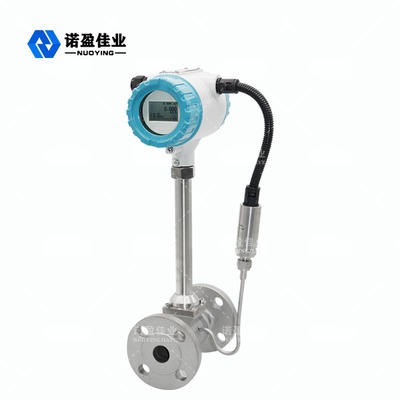

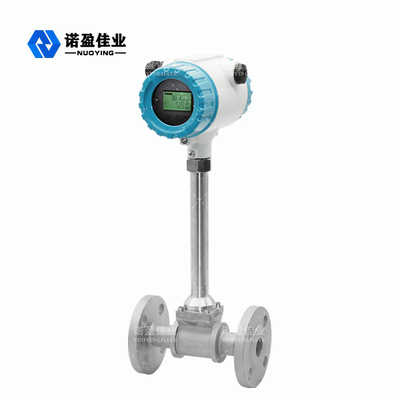

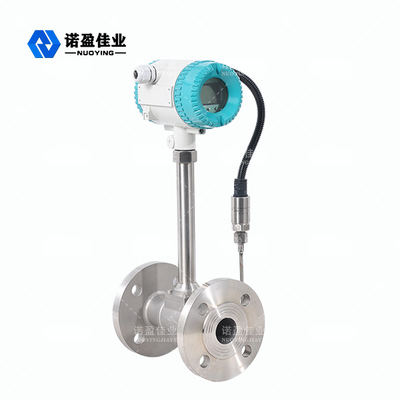

Imágenes detalladas
Especificación
| El bajo vórtice costo Digital 4-20mA hizo salir los metros de flujo líquidos | |||
| Paso nominal (milímetros) | 15, 20, 25, 40, 50, 65, 80, 125, 150, 200, 250, 300 | ||
| Material del instrumento | 1Cr18Ni9Ti | ||
| Presión nominal (Mpa) | PN1.6Mpa; PN2.5Mpa; PN4.0Mpa | ||
| Temperatura media medida | -40℃ ~ +250℃; -40℃ ~ +350℃ | ||
| Condiciones ambientales | Temperatura | Humedad | Presión atmosférica |
| -10℃ ~ +55℃ | el 5% al 90% | 86 ~ 106Kpa | |
| Exactitud | Líquido: ±0.5 para la indicación; Gas o vapor: ±1.0, ±1.5 | ||
| Ratio de la gama | 1:10; 1:15 | ||
| Señal de salida | 4-20mA o pulso opcional | ||
| Fuente de alimentación | Sensores | Transmisores | Live Display Type |
| 12V DC/24V DC | 24V DC | El instrumento viene con la batería de litio 3.2V | |
| Método de la instalación | Ensancha la fijación con abrazadera o la conexión integrada del reborde | ||
| Grado a prueba de explosiones | ExdllBT6 | ||
| Grado de la protección | IP65 | ||
| El bajo vórtice costo Digital 4-20mA hizo salir los metros de flujo líquidos | ||
| Gama del flujo | ||
| Calibre (milímetros) | Gama líquida (M3/H) | Gama de gas (M3/H) |
| DN15 | 1.2-6.2 | 5-25 |
| DN20 | 1.5-10 | 8-50 |
| DN25 | 1.6-16 | 10-70 |
| DN32 | 1.9-19 | 15-150 |
| DN40 | 2.5-26 | 22-220 |
| DN50 | 3.5-38 | 36-320 |
| DN65 | 6.2-65 | 50-480 |
| DN80 | 10-100 | 70-640 |
| DN100 | 15-150 | 130-1100 |
| DN125 | 25-250 | 200-1700 |
| DN150 | 36-380 | 280-2240 |
| DN200 | 62-650 | 580-4960 |
| DN250 | 140-1400 | 970-8000 |
| DN300 | 200-2000 | 1380-11000 |
Características
· Ningunas piezas móviles, estabilidad a largo plazo, estructura simple y fácil instalar y mantener
· Usando el circuito del ruido y la cabeza antivibraciones del sensor, con cierto funcionamiento anti-ambiental de la vibración
· Usando sola tecnología del microordenador del microprocesador del poder ultrabajo, una batería de litio de la PC 3.2V10AH con más de 5 años de vida de servicio
· El coeficiente del instrumento de la corrección no lineal por el software, mejora la exactitud de la medida
· Pequeña pérdida de presión, gama de medición ancha
· Usando EEPROM al flujo acumulativo del poder de protección abajo, protección por más de 10 años
Usos
El metro de flujo de la salida 4-20mA es un flujómetro volumétrico que puede medir el flujo volumétrico de gas, vapor o líquido, flujo volumétrico o flujo total. Y puede ser utilizado como transmisor de flujo en el sistema de control automatizado.
Productos relacionados
FAQ
Q: ¿Cuánto tiempo usted me contestará?
: Le entraremos en contacto con cuanto antes pero en el plazo de 12 horas
Q: ¿Puedo conseguir algunas muestras?
: Sí, la orden de la muestra está disponible para el control de la calidad y la prueba del mercado. Pero usted tiene que pagar el coste expreso.
Q: ¿Cuándo puede usted arreglar su producción?
: Una vez que consigue su confirmación del producto y recibe el pago adelantado, la producción será comenzada inmediatamente.
Q: ¿Cuál es plazo de expedición?
: Tarda generalmente cerca de 3-5 días laborables para la pequeña orden y 10-15 días para la orden grande.
Q: ¿Cómo usted controla su calidad?
: Tres pasos de la inspección (de la original, de la producción, y de las mercancías acabadas) + buen servicio de garantía (1 año de libre de cambiar un nuevo sin cualquier factores humanos del daño).
Q: ¿Qué certificados usted tiene?
: ISO9000, CE, certificación a prueba de explosiones, RoHs listo. Y antes del delievry de mercancías, la certificación de la inspección de la calidad y de la seguridad publicada por las terceras piezas también puede ser ofrecida.
Q: ¿Podría visitar su fábrica?
: ¡Muy agradable! Mosca al puerto del aire de Xian Yang. Era un placer grande para nosotros.
Q: ¿Cuál es sus términos de garantía?
: Ofrecemos 12 meses de tiempo de la garantía.
Q: ¿puede usted proporcionar el OEM y el servicio modificado para requisitos particulares?
: Sí, el OEM y el ODM están ambo disponibles, nosotros tienen el departamento profesional del R&D que puede proporcionar las soluciones profesionales para usted.
Descripción del metro de flujo de la turbina
El metro de flujo de vórtice de NYLU-JB se investiga y se produce según el principio de flujo de vórtice de Karman, y se utiliza principalmente para la medida del flujo de líquidos medios en tuberías industriales, tales como gas, líquido, vapor y otros medios. Es caracterizado por la pequeña pérdida de presión, gama de medición grande, alta precisión, y casi no afectado por parámetros tales como densidad, presión, temperatura, viscosidad, etc. flúidos al medir el flujo de volumen de las condiciones de trabajo. Ningunas piezas mecánicas móviles, confiabilidad tan alta y mantenimiento bajo. Los parámetros del instrumento pueden ser estables durante mucho tiempo. El metro de flujo de vórtice adopta el sensor piezoeléctrico de la tensión, que tiene alta confiabilidad y puede trabajar en la gama de temperaturas de trabajo de -20℃~+250℃. Hay señales estándar análogas y la salida digital de la señal de pulso, que es fácil ser utilizado con los sistemas digitales tales como ordenadores. Es un instrumento de medida relativamente avanzado e ideal.
◎La exactitud de la medida es alta, la confiabilidad es alta, y no se requiere ningún depuración in situ.
◎Puede transmitir señales de tráfico sobre distancias largas, y puede estar conectado con los ordenadores alcanzar a la gestión centralizada.
◎El tablero de amplificación adopta un diseño único, que se puede utilizar para el gas y el líquido.
◎Hay las señales estándar análogas y las salidas digitales de la señal de pulso, que son fáciles de utilizar con los sistemas digitales tales como ordenadores.
◎Los instrumentos a prueba de explosiones se pueden utilizar en lugares a prueba de explosiones correspondientes.
◎Diseño y producción modificados para requisitos particulares según requisitos de cliente.
Parámetro técnico del metro de flujo de la turbina
| Fuente de alimentación | 12~24VDC |
| Presión nominal | 1.6MPa, 2.5MPa, 4.0MPa y arriba |
| Clase de la exactitud | 1,0, 1,5 |
| Temperatura media | -40~350°C |
| Pérdida de presión | Coeficiente de resistencia cd≤2.4 |
| Señal de salida | Pulso de voltaje ≤IV bajo ≥6V de alto nivel. Señal actual estándar 4~20mA |
| Grado a prueba de explosiones | ExiaIICT6Ga (véase el certificado para los detalles) |
