Datos del producto:
|
| Uso típico: | CENIZAS VOLANTES | Gama de medición: | los 30m |
|---|---|---|---|
| exactitud de la medida: | 0,05% ~ 0,1% F.S | Grado de la protección: | IP 65 |
| Grado a prueba de explosiones: | ExiaIICT6Ga | Material de la antena: | 、 316 del、 304 de PTFE |
| El muestreo del eco: | 55 veces/s | Fuente de alimentación: | 24VDC (dos línea línea) del、 cuatro, 220VAC |
| Alta luz: | Metro llano del radar de la onda dirigida de la microonda,Transmisor de Echo Guided Wave Radar Level,Mosca Ash Radar Level Transmitter |
||

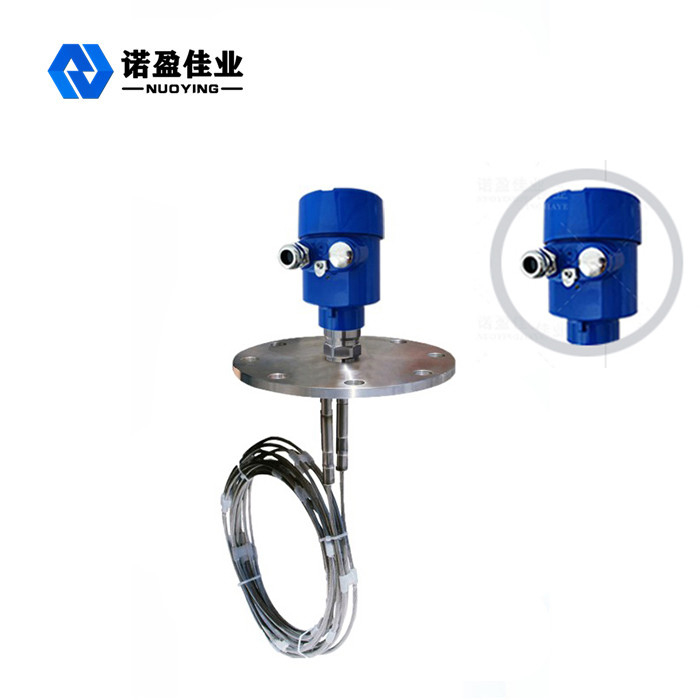

Metro llano Echo Discovery único de la microonda de proceso de la tecnología del radar avanzado de la onda dirigida
El principio de funcionamiento de tecnología de proceso avanzada de la microonda dirigió el metro Echo Discovery único del nivel del radar de la onda
El pulso el anti-corrosivo y de la microonda emitido por el radar de la onda dirigida propaga a lo largo del componente de la detección, y encuentra los medios probados. Debido al cambio súbito de la constante dieléctrica, causa la reflexión, y una parte de la energía de pulso se refleja detrás. El intervalo de tiempo entre el pulso transmitido y reflejado e impulsed el pulso es proporcional a la distancia del medio medido.
Proceso entrado
El radartool de la onda dirigida es un instrumento de medida basado en el principio de viaje del tiempo. La onda de radar corre en la velocidad de la luz, y el tiempo en marcha puede ser hacerle el pricinple de trabajo y el proceso antificial entero para trabajo.
Proceso de salida
Incorporando la altura vacía E del tanque (= cero), la altura completa F del tanque (= gama completa) y algunos parámetros del uso, los parámetros del uso adaptarán automáticamente el metro al ambiente de medición, correspondiente a la salida 4-20mA.
Las características del diseño de la tecnología de proceso avanzada de la microonda dirigieron el metro Echo Discovery único del nivel del radar de la onda
◎El metro del nivel del objeto del radar de la onda dirigida adopta la tecnología de proceso avanzada de la microonda y la tecnología de proceso única de Echo Discovery Echo, medida del contacto, alta exactitud de la medida, una medida más exacta. Al mismo tiempo, el radar de la onda dirigida no es afectado por el ambiente externo tal como temperatura y adherencia de los medios.
◎Los 70 - los typies o el metro llano de la meta del radar de la onda dirigida de la serie es convenientes para los surroundingss de trabajo y los usos del complx versátil debido a los modos de conexión de la etapa y a los modelos de preproceso del módulo de la detección. Por ejemplo: alto medio del compressd, alto-ejercido presión sobre y bajo de la constante dieléctrica.
◎El modo de trabajo del pulso, energía baja de la emisión, se puede instalar en una variedad de corrosivo, envases del no metal, ningún malo al cuerpo humano y trabajo.
El parámetro técnico de la tecnología de proceso avanzada de la microonda dirigió el metro llano Echo Discovery único del radar de la onda
| Uso típico | Líquido (corrosión fuerte |
| cenizas volantes | |
|
soild |
|
| Modelo del producto | NYRD703 |
| Forma de la antena | tipo del tubo de guía de la onda |
| Material de la antena | 304 |
| Muestreo del eco | 55 veces /s |
| Gama de medición | 30 m |
| Exactitud de la medida | 0,05% ~ 0,1% F.S |
| Fuente de alimentación | 220VAC |
| Salida de la señal | 4… 20mA/HART/RS485/Modbus… |
| Temperatura de proceso | -40~ °C +250 |
| Presión de proceso | -0.1~2.0MPa, - 0.1~4.0MPa |
| Conexión de proceso | reborde |
| Interfaz eléctrico | M20×1.5, ½ “NPT |
| Grado de la protección | IP 65 |
| Grado a prueba de explosiones | ExiaIICT6Ga |
Nota del ※: El producto se puede modificar para requisitos particulares según los requisitos específicos del usuario
