Datos del producto:
|
| Uso típico: | polvo líquido, sólido | MODELO DEL PRODUCTO: | NYRD701 |
|---|---|---|---|
| Muestreo del eco: | 55 times/s | Temperatura de proceso: | -40~ +130°C |
| Interfaz eléctrico: | M20×1.5, ½ “NPT | Presión de proceso: | (- 0.1~4) MPa |
| Grado a prueba de explosiones: | ExiaIICT6Ga | Forma de la antena: | solo cable, sola barra |
| Alta luz: | Los microprocesadores dirigieron el transmisor llano del radar de la onda,Sensor llano dirigido polvo sólido del radar,sensor llano de líquido del radar 4MPa |
||

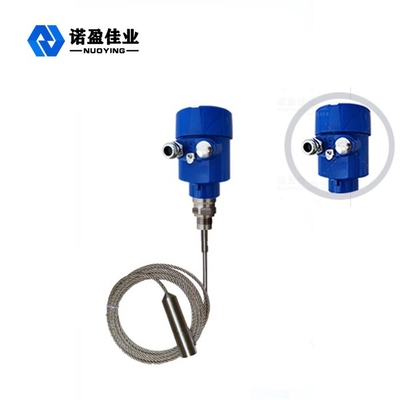

Los microprocesadores avanzados dirigieron el metro llano del radar de la onda para los usos complejos
Principio de trabajo de metro llano de los microprocesadores del radar avanzado de la onda dirigida para los usos complejos
El pulso el anti-corrosivo y de la microonda emitido por el radar de la onda dirigida propaga a lo largo del componente de la detección (el cable de acero o barra de acero), y encuentra los medios probados. Debido al cambio súbito de la constante dieléctrica, causa la reflexión, y una parte de la energía de pulso se refleja detrás. El intervalo de tiempo entre el pulso transmitido y el pulso reflejado es proporcional a la distancia del medio medido.
Proceso entrado
El radartool de la onda dirigida que es un equiptment de medición tuvo como objetivo la relación del viaje del tiempo. Los 701 hilo y reborde que la onda anti-Corrtsion dirigió la onda de radar corre en la velocidad de la luz, y el tiempo móvil se puede convertir en señal del nivel del propósito por los componentes electrónicos. La punta de prueba sabia del fuctional del anf emite pulso y propagaciones de la alto-frecuencia a lo largo de la punta de prueba del cable o de la barra.
Proceso de salida
Incorporando la posición vacía como una altura E del tanque (= cero), la altura completa F del tanque (= gama completa) y algunos parámetros del uso, los parámetros del uso y dy ajustarán automáticamente el metro al ambiente de medición, correspondiente a la salida 4-20mA.
Características del diseño del metro llano de los microprocesadores del radar avanzado de la onda dirigida para los usos complejos
◎El metro del nivel del objeto del radar de la onda dirigida intenta tecnología de proceso avanzada de la microonda y la tecnología de proceso única de Echo Discovery Echo, entrando en contacto con la medida, medida highly-accurated, una medida más exacta. Además de, se dirige que el radar de la onda no es afectado por el ambiente externo tal como temperatura y adherencia medias.
◎La serie 70-X dirigió el metro del nivel del objeto del radar de la onda es conveniente para las condiciones y los usos complicados de trabajo versátiles debido a los modos de conexión de los versprocess y a los tipos del módulo de la detección. Por ejemplo: medio de alta temperatura, alto-ejercido presión sobre y bajo de la constante dieléctrica.
◎El moder de trabajo del pulso, poder bajo de la emisión, se puede instalar en una gran variedad de corrosivo, de envases del no metal y de acero no inoxidable ninguna dureza al cuerpo humano y a los alrededores alrededor.
Parámetro técnico del metro llano de los microprocesadores del radar avanzado de la onda dirigida para los usos complejos
| Uso típico | Líquido (adherencia, temperatura alta y alta presión, serpentín de calentamiento incorporado, escalera, placa flotante) |
| Polvo (cenizas volantes, polvo de la piedra caliza) | |
| Sólido (pequeñas partículas, grano, grava, arena) | |
| Modelo del producto | NYRD701 |
| Forma de la antena | Tipo de cable, tipo de la barra, tipo de cable doble, tipo doble de la barra, tipo del tubo de guía de la onda |
| Material de la antena | 304, 316 |
| Muestreo del eco | 55 veces /s |
| Gama de medición | los 6m, 30 m |
| Exactitud de la medida | 0,05% ~ 0,1% F.S |
| Fuente de alimentación | 24VDC (de dos hilos, de cuatro cables), 220VAC |
| Salida de la señal | 4… 20mA/HART/RS485/Modbus… |
| Temperatura de proceso | -40~ +130°C, °C -40~ +250, - °C 40~ +500 |
| Presión de proceso | -0.1~2.0MPa, - 0.1~4.0MPa |
| Conexión de proceso | Hilo, soporte, reborde, abrazadera (opcional) |
| Interfaz eléctrico | M20×1.5, ½ “NPT |
| Grado de la protección | IP 65, IP 67, IP 68 |
| Grado a prueba de explosiones | ExiaIICT6Ga, ExdIICT6Gb (véase el certificado para los detalles) |
Nota del ※: El producto se puede modificar para requisitos particulares según los requisitos específicos de usuarios.
