Datos del producto:
|
Uso típico: | Líquido en temperatura alta y el ambiente de alta presión | Material de la antena: | 304 |
---|---|---|---|
Gama de medición: | el 15m | Salida de la señal: | 4… 20mA/HART/RS485/Modbus… |
Conexión de proceso: | Reborde | Grado de la protección: | IP 68 |
Grado a prueba de explosiones: | ExiaIICT6Ga | Frecuencia: | 500MHz-1.8GHz |
Alta luz: | Transmisor llano dirigido alto Teampreture del radar,transmisor llano del radar de la onda dirigida de los 6m,Transmisor llano de la onda dirigida del polvo |

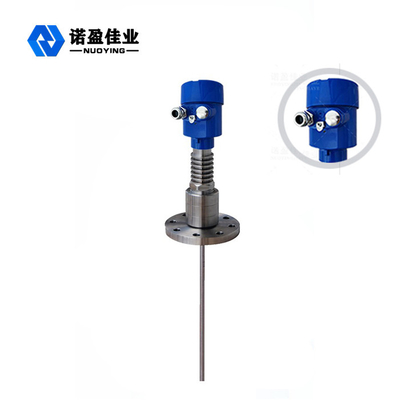

Transmisor llano del radar de la onda dirigida de NYRD 705 para el líquido en el ambiente de alta temperatura y de alta presión
Principio de funcionamiento de transmisor llano del radar de la onda dirigida de NYRD 705 para el líquido en el ambiente de alta temperatura y de alta presión
El pulso anticorrosivo y fuerte de la microonda emitido por el radar dirigido de la onda del laser propaga a lo largo del componente de la detección (el cable de acero o barra de acero), y encuentra los medios probados. Según el cambio súbito de la constante dieléctrica, causa la reflexión, y una parte de la energía de pulso se refleja detrás. El intervalo de tiempo entre el pulso transmitido y el pulso reflejado es proporcional a la distancia de las sustancias medidas.
Proceso entrado
El equipo de radar de la onda dirigida es un foco del instrumento de medida en el principio de viaje del tiempo. La onda de la herramienta del radar corre en la velocidad de la luz, y el tiempo de procedimiento se puede convertir en señal del nivel del propósito por acceeories y componentes electrónicos. La punta de prueba emite pulso de la alto-frecuencia y sólido y las propagaciones a lo largo de la punta de prueba del cable o de la barra.
Proceso de salida
Incorporando la altura vacía E del tanque (= cero), la altura completa F del tanque (= gama completa) y algunos parámetros del uso, los parámetros del uso, que adaptarán automáticamente el metro a las condiciones de medición, correspondiente a la salida 4-20mA.
Características del diseño del transmisor llano del radar de la onda dirigida de NYRD 705 para el líquido en el ambiente de alta temperatura y de alta presión
◎El metro del nivel del objeto del radar de la onda dirigida es conveniente a la tecnología de proceso avanzada de la microonda y a la tecnología de proceso única de Echo Discovery Echo, entrando en contacto con la medida, medida de la alto-exactitud, una medida más exacta. el radar de la onda cuttentluy, dirigido no es afectado por el ambiente externo tal como temperatura y adherencia medias.
◎La serie 70-X dirigió el metro del nivel del objeto del radar de la onda es conveniente para las condiciones y los usos complicados de trabajo versátiles debido a los modos de conexión de los versprocess y a las clases del módulo de la detección. Por ejemplo: medio de alta temperatura, alto-ejercido presión sobre y bajo de la constante dieléctrica.
◎El modo de trabajo del pulso, poder bajo de la emisión, se puede poner en una variedad de corrosivo, envases del no metal, ningún daño al cuerpo humano y el ambiente.
Parámetro técnico del transmisor llano del radar de la onda dirigida de NYRD 705 para el líquido en el ambiente de alta presión de alta temperatura
Uso típico | Constante dieléctrica líquida, baja, serpentín de calentamiento incorporado, escalera, placa flotante |
Polvo (cenizas volantes, hormigón y otros medios) | |
Sólido (pequeñas partículas, grano, grava, arena | |
Modelo del producto | NYRD705 |
Forma de la antena | tipo de la barra, tipo de cable doble, tipo doble de la barra |
Material de la antena | 316 |
Muestreo del eco | 55 veces /s |
Gama de medición | el 15m |
Exactitud de la medida | 0,05% ~ 0,1% F.S |
Fuente de alimentación | 24VDC |
Salida de la señal | 4… 20mA/HART/RS485/Modbus… |
Temperatura de proceso | -200~ °C +400 |
Presión de proceso | -0.1~40MPa |
Conexión de proceso | reborde |
Interfaz eléctrico | ½ “NPT |
Grado de la protección | IP 68 |
Grado a prueba de explosiones | ExiaIICT6Ga |
Nota del ※: El producto se puede modificar para requisitos particulares según los requisitos específicos de usuarios.
