Datos del producto:
|
| Muestreo del eco: | 55 veces /s | Gama de medición: | los 5m |
|---|---|---|---|
| exactitud de la medida: | 0,05% ~ 0,1% F.S | Fuente de alimentación: | Fuente de alimentación 220VAC |
| Interfaz eléctrico: | M20×1.5, ½ “NPT | Grado de la protección: | IP 67 |
| Forma de la antena: | Tipo de Rod | Uso típico: | serpentín de calentamiento de alta presión, incorporado |
| Alta luz: | Transmisor llano sabio los 6m de la onda dirigida,Tipo de alta presión transmisor de Gwr del nivel,Transmisor llano del radar anti de la corrosión |
||

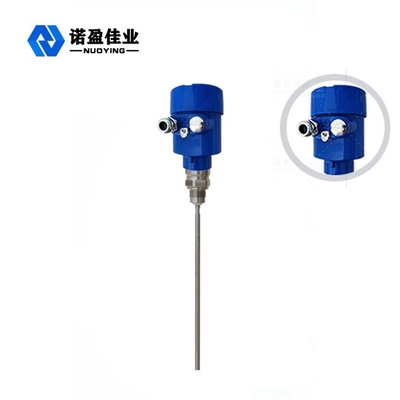

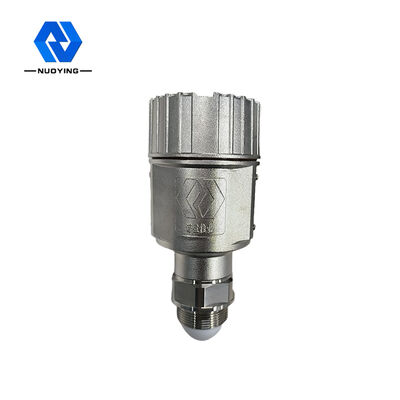

transmisor único NYRD de alta presión 702 del nivel de los 5m Echo Discovery Guided Wave Radar
Principio de funcionamiento del transmisor único NYRD de alta presión 702 del nivel de los 5m Echo Discovery Guided Wave Radar
El pulso el anti-corrosivo y de la microonda emitido por el radar de la onda dirigida propaga a lo largo del componente de la detección (el cable de acero o barra de acero), y encuentra los medios probados. Debido al cambio súbito de la constante dieléctrica, causa la reflexión, y una parte de la energía de pulso se refleja detrás. El intervalo de tiempo entre el pulso transmitido y el pulso reflejado es proporcional a la distancia del medio medido.
Proceso entrado
El equipo de radar de la onda dirigida es un foco del instrumento de medida en el principio de viaje del tiempo. Los funcionamientos de la onda del equipo de radar a la velocidad de la luz, y el tiempo en marcha se pueden convertir en señal del nivel del propósito por los componentes electrónicos. La punta de prueba emite pulso de la alto-frecuencia y liquild y las propagaciones a lo largo de la punta de prueba del cable o de la barra.
Proceso de salida
Incorporando la altura vacía E del tanque (= cero), la altura completa F del tanque (= gama completa) y algunos parámetros del uso, los parámetros del uso adaptarán automáticamente el metro al ambiente de medición, correspondiente a la salida 4-20mA.
Características del diseño del transmisor llano NYRD de alta presión 702 Echo Discover y del radar único de la onda dirigida de los 5m
◎El metro del nivel del objeto del radar de la onda dirigida es conveniente a la tecnología de proceso avanzada de la microonda y a la tecnología de proceso única de Echo Discovery Echo, entrando en contacto con la medida, medida de la alto-exactitud, una medida más exacta. Al mismo tiempo, el radar de la onda dirigida no es afectado por el ambiente externo tal como temperatura y adherencia medias.
◎La serie 70-X dirigió el metro del nivel del objeto del radar de la onda es conveniente para las condiciones y los usos complicados de trabajo versátiles debido a los modos de conexión de los versprocess y a las clases del módulo de la detección. Por ejemplo: medio de alta temperatura, alto-ejercido presión sobre y bajo de la constante dieléctrica.
◎El modo de trabajo del pulso, poder bajo de la emisión, se puede poner en una variedad de corrosivo, envases del no metal, ningún daño al cuerpo humano y el ambiente.
Parámetro técnico del transmisor único NYRD de alta presión 702 del nivel de los 5m Echo Discovery Guided Wave Radar
| Uso típico | Serpentín de calentamiento incorporado líquido, escalera, placa flotante |
| Polvo de la piedra caliza del polvo, polvo del cemento | |
| Pequeñas partículas sólidas, grano, grava, arena | |
| Modelo del producto | NYRD702 |
| Forma de la antena | tipo del tubo de guía de la onda |
| Material de la antena | 316 |
| Muestreo del eco | 55 veces /s |
| Gama de medición | los 5m |
| Exactitud de la medida | 0,05% ~ 0,1% F.S |
| Fuente de alimentación | 24VDC (de dos hilos, de cuatro cables), |
| Salida de la señal | 4… 20mA/HART/RS485/Modbus… |
| Temperatura de proceso | -40~ +250°C |
| Presión de proceso | -0.1~4.0MPa |
| Connectio de proceso | reborde |
| Interfaz eléctrico | M20×1.5, ½ “NPT |
| Grado de la protección |
IP 65, IP 67 |
| Grado a prueba de explosiones |
ExdIICT6Gb |
Nota del ※: El producto se puede modificar para requisitos particulares según los requisitos específicos de usuarios.
