Datos del producto:
|
| Uso típico: | líquido en la corrosión fuerte, constante dieléctrica baja | Interfaz eléctrico: | M20×1.5 |
|---|---|---|---|
| MODELO DEL PRODUCTO: | NYRD 701 | Forma de la antena: | Tipo de cable, Rod Type |
| Material de la antena: | PTFE, 304 | Muestreo del eco: | 55 veces /s |
| Exactitud de la medida de la gama de medición: | 30 m /0.05 % ~ 0,1% F.S | Fuente de alimentación: | 220VAC |
| Alta luz: | metro llano del radar de la onda dirigida de los 30m,Transmisor contactable del radar de la onda dirigida,Transmisor llano del radar líquido fuerte de la corrosión |
||

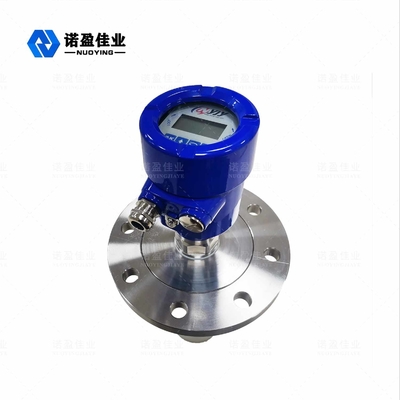

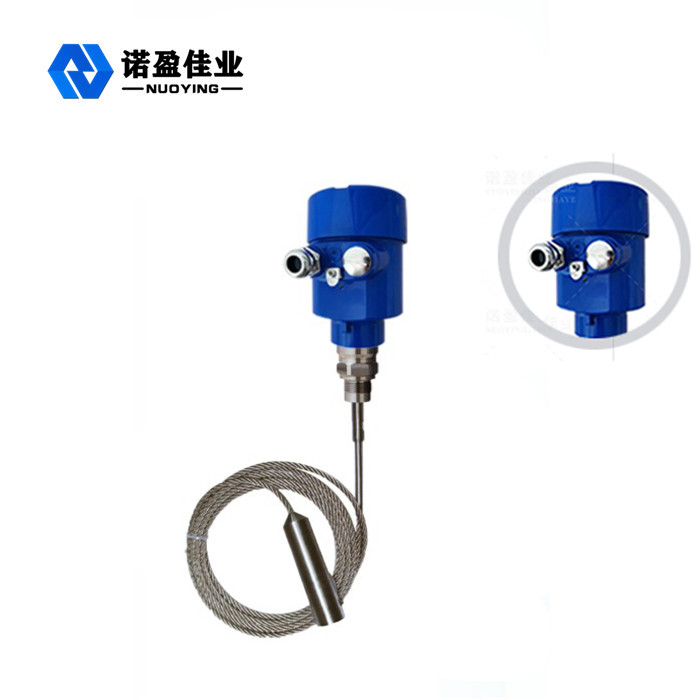

metro llano del radar contactable de la onda dirigida de los 30m para el líquido fuerte NYRD 701 de la corrosión
Principio de funcionamiento de metro llano del radar contactable de la onda dirigida de los 30m para el líquido fuerte NYRD 701 de la corrosión
El pulso de alta frecuencia de la microonda emitido por el radar de la onda dirigida propaga a lo largo del componente de la detección (el cable de acero o barra de acero), y encuentra el medio medido. Debido al cambio súbito de la constante dieléctrica, causa la reflexión, y una parte de la energía de pulso se refleja detrás. El intervalo de tiempo entre el pulso transmitido y el pulso reflejado es proporcional a la distancia del medio medido.
Proceso entrado
El radar de la onda dirigida es un instrumento de medida basado en el principio de viaje del tiempo. La onda de radar corre en la velocidad de la luz, y el tiempo en marcha se puede convertir en señal del nivel del objeto por los componentes electrónicos. La punta de prueba emite pulso y propagaciones de alta frecuencia a lo largo de la punta de prueba del cable o de la barra.
Proceso de salida
Incorporando la altura vacía E del tanque (= cero), la altura completa F del tanque (= gama completa) y algunos parámetros del uso, los parámetros del uso adaptarán automáticamente el metro al ambiente de medición, correspondiente a la salida 4-20mA.
Características del diseño del metro llano del radar contactable de la onda dirigida de los 30m para el líquido fuerte NYRD 701 de la corrosión
◎El metro del nivel del objeto del radar de la onda dirigida adopta la tecnología de proceso avanzada de la microonda y la tecnología de proceso única de Echo Discovery Echo, medida del contacto, alta exactitud de la medida, una medida más exacta. Al mismo tiempo, el radar de la onda dirigida no es afectado por el ambiente externo tal como temperatura y adherencia medias.
◎La serie 70X dirigió el metro del nivel del objeto del radar de la onda es conveniente para las diversas condiciones y los usos complejos de trabajo debido a los diversos modos de conexión y tipos de proceso del módulo de la detección. Por ejemplo: medio de alta temperatura, de alta presión y bajo de la constante dieléctrica.
◎El modo de trabajo del pulso, poder bajo de la emisión, se puede instalar en una variedad de metal, envases del no metal, ningún daño al cuerpo humano y el ambiente.
Parámetro técnico del metro llano del radar contactable de la onda dirigida de los 30m para el líquido fuerte NYRD 701 de la corrosión
| Uso típico | Líquido (corrosión fuerte, constante dieléctrica baja, adherencia, temperatura alta y alta presión, serpentín de calentamiento incorporado, escalera, placa flotante y otras ocasiones complejas) |
| Polvo (cenizas volantes, polvo de la piedra caliza, polvo del cemento, hormigón y otros medios) | |
| Sólido (pequeñas partículas, grano, grava, arena y otros medios) | |
| Modelo del producto | NYRD701, NYRD702, NYRD703, NYRD704, NYRD705 |
| Forma de la antena | Tipo de cable, tipo de la barra, tipo de cable doble, tipo doble de la barra, tipo del tubo de guía de la onda |
| Material de la antena | PTFE, 304, 316 |
| Muestreo del eco | 55 veces /s |
| Gama de medición | los 6m, 30 m |
| Exactitud de la medida | 0,05% ~ 0,1% F.S |
| Fuente de alimentación | 24VDC (de dos hilos, de cuatro cables), 220VAC |
| Salida de la señal | 4… 20mA/HART/RS485/Modbus… |
| Temperatura de proceso | -40~ +130°C, °C -40~ +250, - °C 40~ +500 |
| Presión de proceso | -0.1~2.0MPa, - 0.1~4.0MPa |
| Conexión de proceso | Hilo, soporte, reborde, abrazadera (opcional) |
| Interfaz eléctrico | M20×1.5, ½ “NPT |
| Grado de la protección | IP 65, IP 67, IP 68 (opcional) |
| Grado a prueba de explosiones | ExiaIICT6Ga, ExdIICT6Gb (véase el certificado para los detalles) |
Nota del ※: El producto se puede modificar para requisitos particulares según los requisitos específicos de usuarios.
