Datos del producto:
|
| Uso típico: | polvo del cemento, cenizas volantes, cristalización | exactitud de la medida: | 0.05%~0. 1%F.S |
|---|---|---|---|
| Interfaz eléctrico: | M20X1.5, % de ~NPT | Salida de la señal: | 4… 20mA/HART/RS485/Modbus. |
| peligroso grado de la explosivo-prueba: | ExialICT6 GA, | Fuentes de alimentación: | 24VDC |
| La presión de proceso: | -0. 1~1.0MPa, | La conexión de proceso: | Hilo, soporte, reborde, abrazadera sanitaria (opcional) |
| Alta luz: | Sensor llano de líquido del radar de Stiring de la corriente,Transmisor llano inteligente líquido del radar,Transmisor llano líquido 26G del radar |
||

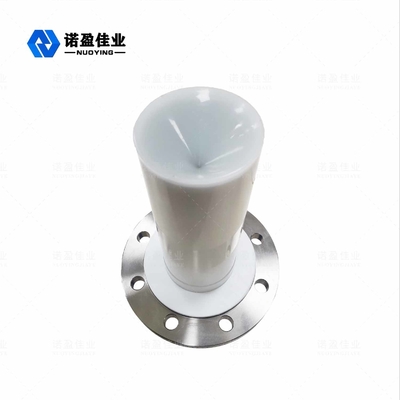

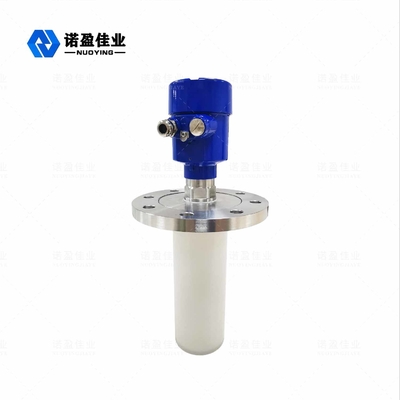

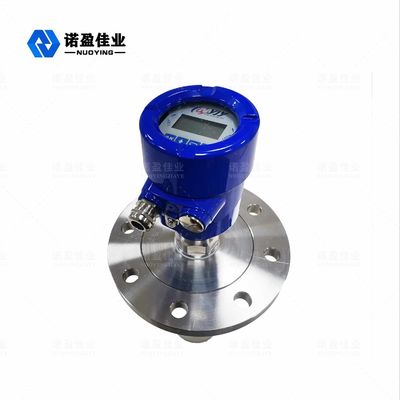

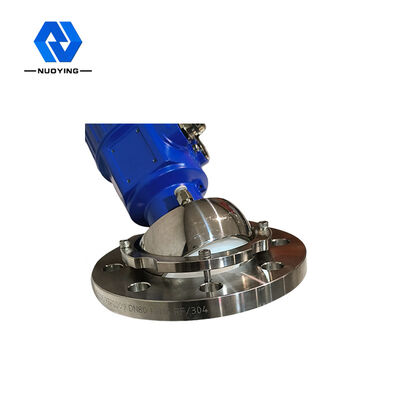

Transmisor llano NYRD 86 del radar inteligente líquido altamente corrosivo de 26 G
El principio de trabajo del transmisor llano NYRD 86 del radar inteligente líquido altamente corrosivo de 26 G
Los sensores llanos de la serie del metro del radar (NYRD80X) son 26GHz con el polvo elegante y del anti-cemento, cenizas volantes, instrumentos de medida del nivel del radar de las funciones de la cristalización, midiendo la distancia máxima hasta 80 metros. La antena se optimiza más a fondo, y los nuevos microprocesadores rápidos pueden realizar análisis de la señal de una tarifa más alta y el proceso, permitiendo al metro ser utilizado en condiciones complejas de la medida tales como tanques de la reacción y compartimiento sólido.
según la diferencia de tiempo ultrasónica del envíe para recibir y sabido para determinar el nivel de sonido, muestras de la microonda es procesada por los equipos electrónicos y finalmente convertida en las señales eléctricas relacionadas con la altura del objeto.
Dato de la medida: superficie de aislamiento de la parte inferior o del reborde del hilo.
Nota: Cuando usando la sincronización del nivel del radar, asegúrese de que el nivel material más alto no pueda entrar en el ángulo muerto de la medida (el área mostrada en D en la figura).
Características del diseño del transmisor llano NYRD 86 del radar inteligente líquido altamente corrosivo de 26 G
◎El ángulo muerto de medición es más estrecho, para la medida smallworking del sitio también alcanzará buenos resultados.
◎El alto ratio señal/ruido, incluso en el caso de fluctuaciones puede también obtener mejor rendimiento.
el caso de fluctuaciones puede también obtener el mejor funcionamiento de trabajo.
◎De alta frecuencia, es la mejor opción para medir referencias sólidas y bajas de la constante dieléctrica. De alta frecuencia, es la mejor opción para medir medios sólidos y bajos de la constante dieléctrica.
◎El ángulo muerto de medición es más pequeño, para la pequeña medida del tanque también alcanzará buenos resultados.
◎El alto ratio señal/ruido, incluso en el caso de fluctuaciones puede también obtener mejor rendimiento.
el caso de fluctuaciones puede también obtener mejor rendimiento.
◎De alta frecuencia, es la mejor opción para medir medio constante del aislador sólido y bajo. De alta frecuencia, es la mejor opción para medir medio sólido y bajo de la constante dieléctrica.
◎Una longitud de onda más corta, una reflexión más superior en superficies sólidas inclinadas.
Parámetros técnicos del transmisor llano NYRD 86 del radar inteligente líquido altamente corrosivo de 26 G
| Uso típico | Diversa corrosión fuerte de los líquidos especialmente |
|
modelo del producto |
NYRD86 |
|
Forma de la antena
|
Palillo, descenso del agua, plano, trompeta, superficie lanzada, lente
|
| Material de la antena | PTFE, 304.316, PP, PFA |
| gama de medición | 10m, los 20m, los 30m, los 35m, los 40m, los 80m |
| exactitud de la medida | 0.05%~0.1%F.S |
| Voltaje de fuente de alimentación | 24VDC (de dos hilos, de cuatro cables), 220VAC |
|
salida de la señal |
4… 20mA/HART/RS485/Modbus… |
| Temperatura de proceso | -40~+130℃, - 40~+150℃, - 40~+260℃, - 40~+1200℃ |
| Presión de proceso |
-0.1~0.3MPa, - 0.1~2.0MPa, - 0.1~4.0MPa, |
| acoplamiento del procedimiento | la rosca de tornillo, soporte, el reborde, afianza con abrazadera (opcional) |
| Interfaz eléctrico | M20*1.5, ″ NPT DEL ½ |
| niveles de protección | IP65, IP67, IP68 (opcionales) |
| clasificación a prueba de explosiones | Exia II CT6 GA, Exd II CT6 GB (véase el certificado para los detalles) |
Nota del ※: El producto se puede modificar para requisitos particulares según los requisitos específicos de usuarios.
