Datos del producto:
|
| Exactitud: | Líquido 1,0%; Aire 1,5% | Material: | SS316 |
|---|---|---|---|
| Presión clasificada: | 4.0MPa (DN15, DN25, DN40, DN50) | Nivel protector: | IP65 |
| Palmo: | Líquido: 2.5-100000L/h; Aire: 0.07-3000m^3/h | Ratio de la gama: | 10:1 (DN≤100mm); 5:1 (DN>100mm) |
| Conexión: | Atornille, afiance con abrazadera, ensanche | Salida: | 4~20mA, RS485 |
| Tipo: | Rotámetro del tubo del metal | Garantía: | 12 meses |
| Alta luz: | Metro de flujo del flotador del tubo del metal IP65,Rotámetro del flujo de aire del área variable,Rotámetro del flujo de aire del tubo del metal SS316 |
||

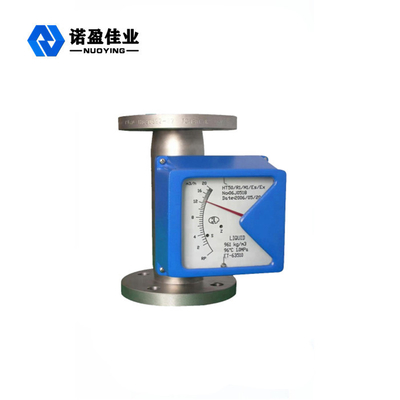

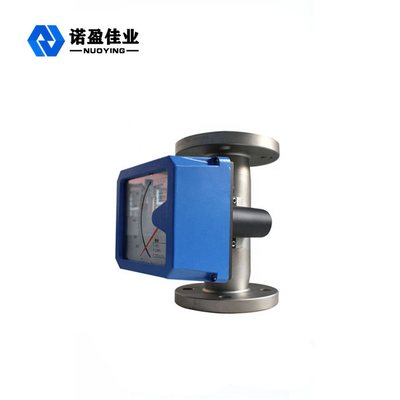

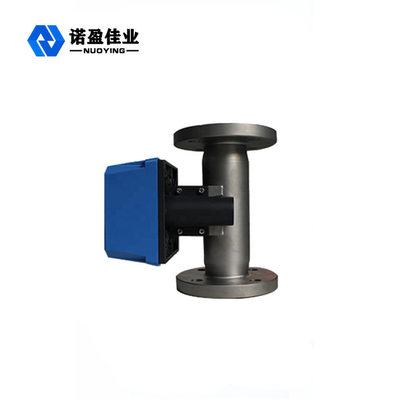

El tubo del metal del rotámetro del flujo de aire el metro de flujo del área de la variable en coma flotante
Descripción del rotámetro del flujo de aire:
El rotámetro del tubo del metal de la serie de NYGZ-L tiene la estructura simple, la operación confiable, la alta exactitud y gama ancha del uso. Puede soportar presiones más altas que los rotámetros de cristal. Los flujómetros de la serie de NYGZ-L tienen indicación local, transmisión remota eléctrica, alarma del interruptor de límite, resistencia a la corrosión, tipo de la chaqueta, humedeciendo el tipo y variedades a prueba de explosiones. Es ampliamente utilizado en la medida y el control automático del flujo del líquido y del gas en defensa nacional, industria química, petróleo, metalurgia, energía eléctrica, protección del medio ambiente, industria de la medicina y de luz y otros departamentos.
Algunas partes de la detección del flujómetro se hacen del material de acero inoxidable 1Cr18Ni9Ti, y se pueden también componer de materiales resistentes a la corrosión tales como Cr18Ni12Mo2Ti o F46 en ocasiones especiales. A excepción de especificaciones especiales, la altura del flujómetro es 250 milímetros. El reborde de conexión adopta el estándar GB/T9119.8~10, y se puede también modificar para requisitos particulares según los requisitos especiales de usuarios
Parámetros del rotámetro del flujo de aire:
| Parámetro técnico | |
| Presión nominal | DN15, DN25, DN50-- 4.0MPa (máximo: 20MPa) |
| DN80, DN100, DN150-- 1.6MPa | |
| DN80-- 10MPa máximo | |
| DN100-- 6.4MPa máximo | |
| DN150--4.0MPa máximo | |
| Temporeros medios | Estándar: -30℃~+120℃, temperatura alta: 120℃~350℃ |
| Gama del diámetro | DN15,25,50,80,100,150 |
| Exactitud | 1,0% |
| Fuente de alimentación | 24VDC (12~36VDC) |
| Viscosidad | DN15: η<30mpa> |
| DN25: η<250mpa> | |
| DN50~DN150: η<300mpa> | |
| Salida de la señal | 4~20mADC (de dos hilos); HART Protocol atado permitió |
| Tipo de conexión | Estándar: Conexión del reborde, GB/T9119-2000 |
| Gama del flujo | Líquido: 1.0-150000L/H; Gas: ³ /H de los 0.5-3000m |
| Ratio de la medida | 10:1, |
| A prueba de explosiones | Tipo de la seguridad intrínseca: ExiaIICT6 |
| Tipo ininflamable: ExdIICT6l | |
| Material mojado | R1: 304,1Cr18Ni9Ti |
| Ro: 316, 0Cr18Ni12Mo2Ti | |
| RL: 316L, 00Cr17Ni14Mo2Ti; | |
| Ti: Aleación del titanio; | |
| Rp: Alineación de PTFE | |
Características del rotámetro del flujo de aire:
1.Two mecanografía de medio
Los rotámetros del metal podían probar los tipos del gas y del líquido dos medios.
ratio del flujo 2.Large
El rotámetro con 1:10 ratio grande del flujo, líquido y medio del gas
3.simple y lectura clara de los datos
El flujo mete con el displat digital mecánico de la American National Standard, con la dual-línea para exhibir el flujo y el flujo total.
4.Functions de rotámetros
El rotámetro del gas con la conexión del reborde y el flujo opcional y diverso de la salida 4-20ma se extienden para usted referencia.
uso 5.Wide
Tipo vertical y horizontal métodos de la instalación que es más conveniente para diversas ocasiones.
vida 6.Long y estabilidad
Todos en la construcción metálica, diseñada para medir medio corrosivo del &pressure de alta temperatura
Puede seleccionar el sistema de medida de los materiales que se hace del acero inoxidable, aleación del ciervo, titanio, PTFE.
La estructura de acoplamiento magnética que es garantía el transporte de los datos, que hace la señal es más constante.
