Metro de flujo de Venturi del parte movible de la presión diferenciada 2.5MPa DN500 - DN2600

Parte movible grande Venturi de la presión diferenciada de la instalación estabilidad corta del tamaño de la buena

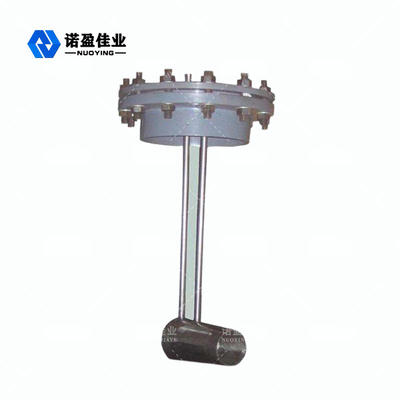

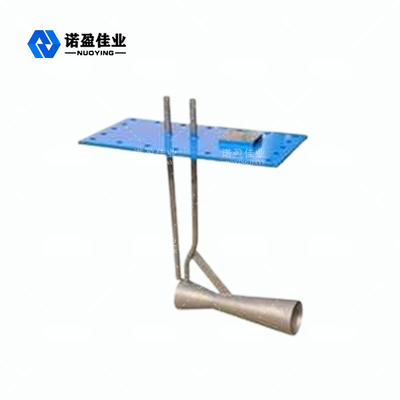

El venturi de la inserción es un venturi clásico más de diámetro bajo insertado en el centro de un tubo circular. La diferencia entre la presión estática en el tubo recto delantero y la presión estática en la garganta de este tubo insertado se mide para conocer el flujo, que se puede utilizar para el flujo de gases con diámetros más grandes del tubo (e.g gas de horno, humo, etc.).

Principio de funcionamiento de Venturi del parte movible

Un dispositivo para medir la presión diferenciada de líquidos, inventada por el físico italiano G.B. Venturi, por lo tanto el nombre. Un venturi es un tubo que los primeros contratos y entonces amplían gradualmente. La diferencia de la presión entre la sección de entrada y la sección más pequeña se mide, y el flujo se encuentra usando el teorema de Bernoulli. El tubo de Venturi consiste en las piezas siguientes:① sección de entrada: una sección cilíndrica corta, su diámetro es D; sección de la contracción del ②: la forma de un tubo cónico, ángulo del cono cerca de 21 del ° del ± 2 del °; garganta del ③: una sección recta corta, diámetro de cerca de 1/3 a 1/4 D, igual de la longitud al diámetro del tubo; sección de la difusión del ④: ángulo del cono del ° 8 ~ tubo del cono de 15 °. Del extremo de la sección de entrada 0,25 ~ 0.75D en el extremo de un anillo de presión, allí son por lo menos cuatro agujeros de la presión, y anillo de presión al indicador de presión. Además, hay también un anillo de presión del multi-orificio que lleva al manómetro en el centro de la garganta. La diferencia de la presión entre la sección de entrada y la sección más pequeña (es decir la sección de la garganta) se puede medir por la escala del manómetro o por un registrador automático.

Característica del diseño de Venturi del parte movible

1. Tamaño corto de la instalación, fáciles instalar y bajo costo.

2. Pequeña pérdida de presión, energía de ahorro.

3. La buena estabilidad, se puede utilizar para el control de procesos operativos.

4. Presión diferenciada grande, alta exactitud, gama de medición ancha.

5. Buena estabilidad, con características lisas de la presión diferenciada.

6. La amplia gama del uso, del gas general, del humo, del gas de horno que contiene más impurezas, del etc., uso a largo plazo no ocurre fenómeno del bloqueo. Antes y después de que la sección recta del tubo es más corta que el dispositivo que estrangula estándar, sobre 1.5D antes y 1D después.

7. Con la estructura integrada autocorrectiva en línea de la temperatura y de la presión.

Parámetros técnicos de Venturi del parte movible
