| Nombre De La Marca: | NUOYINGJIAYE |
| Model Number: | NYLD |
| MOQ: | PC 1 |
| Precio: | $450 to $1700 /pcs |
| Condiciones De Pago: | T/T |
| Capacidad De Suministro: | mes de 1000 PC pre |

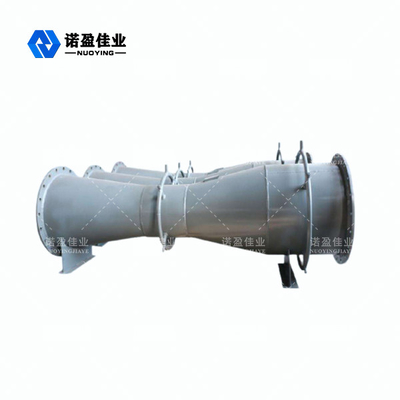

Pequeña pérdida de presión del funcionamiento durable y estable Venturi clásico
Principio de funcionamiento clásico de Venturi
El líquido que llena el tubo, cuando atraviesa la válvula reguladora en el tubo, el flujo formará una contracción local en el cuello de la garganta del venturi. Así, los aumentos del flujo, las disminuciones de la presión estática, tan del cuello de la garganta del venturi de la sección antes y después de la diferencia de la presión. Cuanto mayor es el flujo flúido, cuanto mayor es la presión diferenciada, para poder medir la presión diferenciada basada en el tamaño del flujo. Este método de la medida se basa en la ecuación de la continuidad del flujo (ley de la protección total) y la ecuación de Bernoulli (ley del ahorro de energía).
Característica del diseño clásica de Venturi
1. Estructura simple encendido, durable y estable funcionamiento.
2. Pequeña pérdida de presión, ahorrando la energía necesaria para el transporte flúido.
3. Cálculo exacto, pequeño consumo de energía.
4. Puede ser utilizado para los diversos medios sucios tales como líquido, gas, vapor y flujo bifásico.
5. El cuerpo estándar del venturi es más largo, cerca de 2 a 5 veces del diámetro del tubo.
6. En el rango de 50 ~ 1200 diámetro, ninguna calibración del flujo de la necesidad de verdad. Más allá de esta gama, puede ser diseñada y ser fabricada por la referencia. Cuando se requiere una exactitud más alta, la calibración real del flujo puede ser realizada.
Parámetros técnicos clásicos de Venturi
| Presión nominal | 0.25~4.0MPa, 0.25~6.3MPa |
| Diámetro nominal | DN50~DN1200, DN50~DN2600 |
| Exactitud | el ±0.1%~±1.5% |
| Medios temperatura | -50℃≤ t ≤500℃ |
| Método de la conexión | Conexión del reborde, roscado, soldada con autógena |
| Estándares de referencia | GB/T2624-2006, JJG640-94 y ASMEPTC19.5-2004 |
