Datos del producto:
|
| Método de la extracción de la presión: | Extracción C de la presión estándar | Presión nominal: | ≤450MPa |
|---|---|---|---|
| Diámetro nominal: | DN50~DN2600 | Exactitud: | el ±1.5%~±2.5% |
| temperatura de funcionamiento: | -200~450℃ | Método de la conexión: | Conexión del reborde, conexión soldada con autógena |
| Alta luz: | Tipo de canal anular metro de flujo de la turbina,Metro de flujo de la turbina de la placa de orificio DN50,Metro líquido de la turbina de la estructura |
||

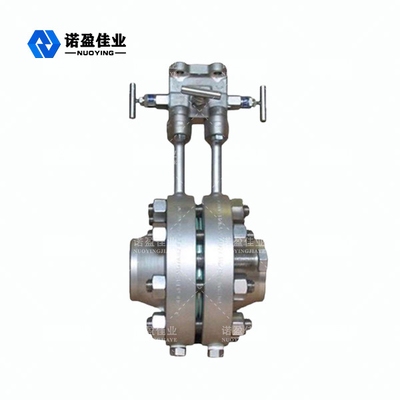

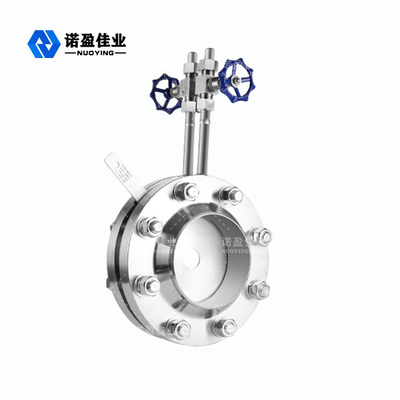

Tipo de canal anular orificio líquido Tyoe Ring Plate Flowmeter de la estructura NYLD-KB
El flujómetro anular de la placa de orificio de la serie de NYLD-KB es un sensor de flujo que estrangula desarrollado en base de la placa de orificio estándar, porque adopta el tipo de canal anular estructura, de modo que los diversos medios sucios medidos puedan pasar fácilmente a través de la raja anular entre la placa de orificio y el tubo. Por lo tanto, el flujómetro anular de la placa de orificio es ampliamente utilizado en la medida del flujo de medios sucios.
Orificio Tyoe Ring Plate Flowmeter Working Principle de NYLD-KB
La sección del flujo mínimo del flujómetro circular de la placa de orificio es el agujero circular en el centro de la placa, cuando el líquido a través del agujero circular debido a la contracción súbita del área y de la aceleración del flujo para medir el flujo, y la sección del flujo mínimo del flujómetro circular de la placa de orificio es el borde externo de la placa y de la pared interna del tubo para formar un círculo, el líquido con la contracción súbita del área del flujo y la aceleración, el líquido alrededor del borde de la placa de orificio circular y la capa superficial resultante será cilíndrico, el principio de resistencia al líquido es similar, así que el coeficiente de resistencia es causado por el flujómetro circular de la placa de orificio al líquido relativamente similar, que permite para que ambos tengan un coeficiente similar de la salida.
Orificio Tyoe Ring Plate Flowmeter Technical Parameters de NYLD-KB
| Método de la extracción de la presión | Extracción C de la presión estándar |
| Presión nominal | ≤450MPa |
| Diámetro nominal | DN50~DN2600 |
| Exactitud | el ±1.5%~±2.5% |
| Temperatura de funcionamiento | -200~450℃ |
| Método de la conexión | Conexión del reborde, conexión soldada con autógena |
Orificio Tyoe Ring Plate Flowmeter Design Feature de NYLD-KB
1. No sólo puede medir el flujo de líquidos generales, pero también se puede aplicar a los líquidos contener diversas impurezas (tales como polvo, suspensión, precipitación, etc.), por ejemplo diversos tipos de aire caliente del gas, de humo, de gas natural, de agua en circulación de enfriamiento, de etc.
2. El vapor sobrecalentado de medición del vapor saturado puede evitar la acumulación condensada formada por parada del vapor, y cuando el vapor se envía otra vez, puede incorporar rápidamente la medida exacta. Otra sección del cuerpo del instrumento tiene un tubo de medición recto, de modo que los errores de la instalación (tales como excentricidad, juntas pegándose en el tubo) tengan poco efecto sobre la medida del instrumento cuando estén instalados en sitio.
3. Usando la estructura “del anillo de presión igual”, cuando la longitud de la sección recta del tubo no es suficientemente larga, puede todavía ser medido exactamente. Por ejemplo: en río abajo desde un codo de 90 °, el metro puede tener 2.a longitud antes; en río abajo desde un codo de 30 °, el metro puede tener 0,5 longitudes de D antes.
4. Usando la conexión del “método de soldadura”, conveniente para los líquidos des alta temperatura y de alta presión (tales como vapor sobrecalentado), bajo costo, trabajo confiable, funcionamiento estable.
5. Adopte “la estructura del aislamiento de la chaqueta”, conveniente para la cristalización fácil, la vaporización fácil y otros líquidos que necesitan ser calentados o ser refrescados.
