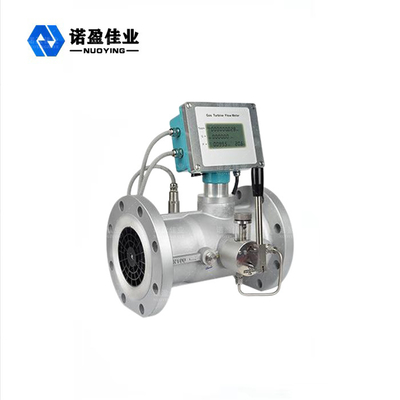

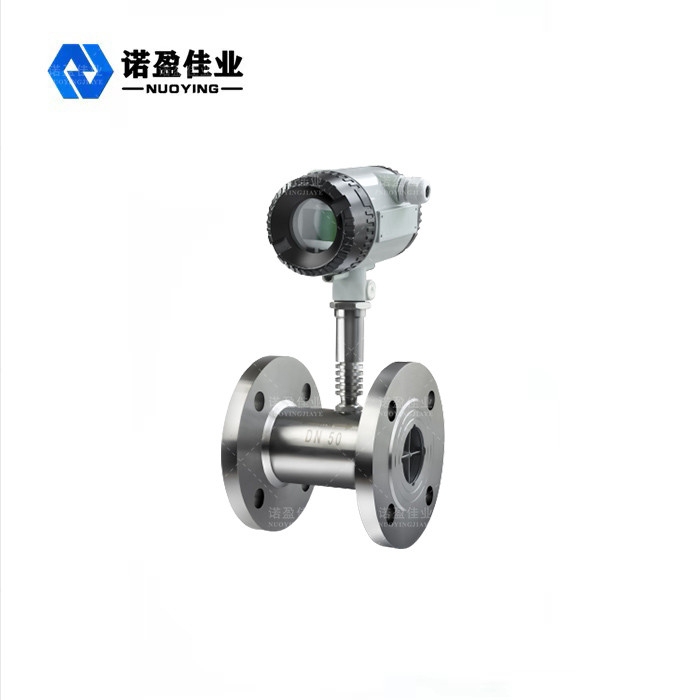

Medidor de flujo de turbina NYLD-WL líquido de gran precisión

Medidor de flujo de la turbina NYLD-WL de alta precisión de amplio rango

Principio de funcionamiento del medidor de caudal de la turbina NYLD-WL

El medidor de flujo de la serie NYWL-L de turbinas se absorbe la tecnología avanzada de medidores de flujo en el país y en el extranjero después del diseño de optimización, con estructura simple, peso ligero, alta precisión,buena reproducibilidad, sensible, fácil de instalar y mantener el uso de una nueva generación de medidores de caudal de turbina, ampliamente utilizado en la medición de tuberías cerradas con acero inoxidable 1CraNigTi, 2Cris y corundum Alc0a,aleación dura no se corroe. y sin fibras, partículas y otras impurezas, con una viscosidad cinemática del líquido a temperatura de trabajo inferior a 5 × 10-6 m3/s, para una viscosidad cinemática superior a 5 × 10-6 m2/s,el caudalímetro puede utilizarse después de calibrar el líquido realSi el instrumento de visualización con funciones especiales, también puede ser de control cuantitativo, alarma de sobrevolumen, etc., es el instrumento ideal para la medición de flujo y ahorro de energía.

El coeficiente de instrumentación del sensor se deriva de la calibración del dispositivo de calibración de flujo, que no solicita en absoluto el mecanismo de fluido interno del sensor,el sensor como una caja negra, según la entrada (flujo) y la salida (señal de pulso de frecuencia) para determinar su coeficiente de conversión, es conveniente para aplicaciones prácticas.Debe tenerse en cuenta que este factor de conversión (factor de instrumentación) está condicionado, sus condiciones de calibración son condiciones de referencia, si el uso de desviación de esta condición los coeficientes cambiarán, el cambio depende del tipo de sensor,condiciones de instalación de tuberías y parámetros físicos del fluido de la situación.

Características de diseño del medidor de caudal de la turbina NYLD-WL

1. Alta precisión, generalmente hasta ± 1% R, ± 0,5% R, tipo de alta precisión hasta ± 0,2% R.

2Buena repetibilidad, repetibilidad a corto plazo de hasta 0,05% ~ 0,2%, es debido a la buena repetibilidad, como la calibración frecuente o la calibración en línea puede obtener una precisión muy alta,en la liquidación comercial es el medidor de flujo preferido.

3. señal de frecuencia de pulso de salida, adecuada para la medición total y la conexión de la computadora, sin deriva de punto cero, fuerte capacidad anti-interferencia.

4Puede obtener una señal de muy alta frecuencia (3 ~ 4 kHz), resolución de señal fuerte.

5. Amplio rango, de diámetro medio y grande hasta 1:20, pequeño diámetro de 1:10, estructura compacta y ligera, fácil instalación y mantenimiento, gran capacidad de circulación.

6Aplicable a la medición de alta presión, el cuerpo del medidor no necesita abrir el agujero, fácil de hacer instrumento de tipo de alta presión.

7Los tipos de sensores especiales, pueden ser diseñados de acuerdo con las necesidades especiales de los usuarios para varios tipos de sensores especiales, tales como tipo de baja temperatura, tipo bidireccional, tipo de hoyo inferior,Tipo especial de mezcla de arena, etc.

8Puede ser hecho en el tipo de inserción, adecuado para la medición de gran diámetro, pequeña pérdida de presión, bajo precio, se puede quitar sin flujo, fácil de instalar y mantener.

Parámetros técnicos del medidor de caudal de las turbinas NYLD-WL
