Datos del producto:
|
Uso típico: | Líquido, gas, vapor | MODELO DEL PRODUCTO: | NP-93420-IB/-IF/-IX/-IC/-IT/-IQ/-II/-III |
---|---|---|---|
Material del diafragma: | 316 L opcional | Fuente de alimentación: | 24 VDC |
Salida de la señal: | 4… 20 mA /HART/RS485/Modbus… | Sobrecarga permitida: | <2 times="" the="" rated="" range=""> |
Grado de la protección: | IP67 | Grado a prueba de explosiones: | ExiaIICT6Ga, ExdIICT6Gb |
Alta luz: | Transmisor de presión inteligente del tanque,Transmisor de presión del tanque 93420,Transmisor del sensor de la presión del tanque |

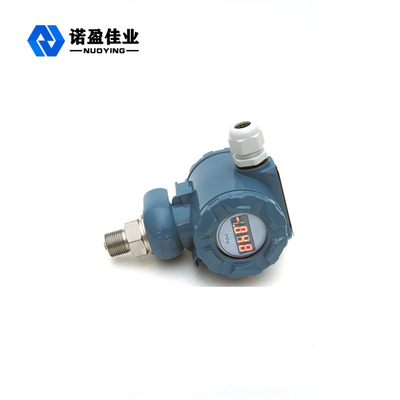

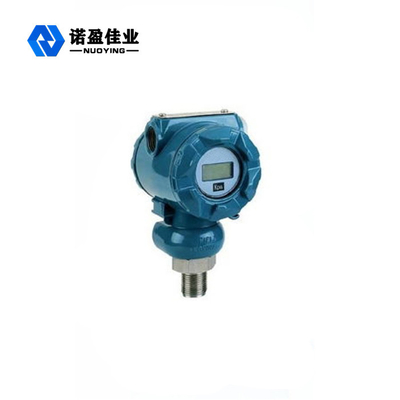

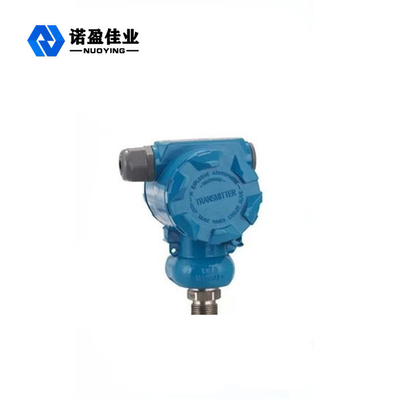

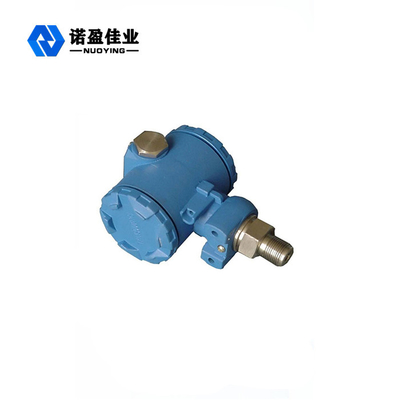

Salida estable y alto transmisor de presión de la sensibilidad NP93420
Principio de funcionamiento de transmisor de presión
La serie NP93420 difundió transmisores de presión del silicio es todo los microprocesadores importados uso, una nueva generación de sensores de la presión producidos después de diseño estructural, de tratamiento y de montaje de señales, y de probar cuidadosos estrictamente de acuerdo con estándares nacionales. Esta serie de productos tiene salida estable, alta sensibilidad y precisión, y también tiene buenas características de la temperatura y capacidad antiinterferente fuerte
La serie NP93420 se hace del efecto de la resistencia de presión de semiconductores y la tecnología de la micro-máquina, en la dirección cristalina específica de la sola oblea de silicio cristalina, usando la tecnología photoetching, difusión y otros procesos del semiconductor para hacer un puente de Wheatstone para formar un diafragma sensible, cuando está sujetada a la fuerza externa, un cambio leve ocurre, los cambios de la resistencia, y los cambios de la resistencia del brazo del puente (un par llega a ser más grande y el otro llega a ser más pequeño) en la salida de la señal del voltaje de la excitación, a través de la remuneración de temperatura del ordenador, el ajuste de la resistencia del laser, la amplificación de la señal y la otra asamblea de proceso del método y estricta probando, calibración y otros procesos para producir un transmisor de presión con una salida estándar señal.
Característica del diseño del transmisor de presión
◎La salida es estable, la sensibilidad es alta, la influencia de interferencia y ruido y otros factores son relativamente pequeños, el coste correspondiente del circuito del amplificador se reduce, y la resolución se mejora grandemente.
◎El circuito integrado dedicado de V/I tiene pocos dispositivos periféricos, alta confiabilidad, instalación simple y fácil del mantenimiento, tamaño pequeño, ligeros, y extremadamente convenientes y depuración.
◎Cáscara de fundición a presión a troquel de la aleación de aluminio, aislamiento del tres-terminal, capa electrostática de la protección del espray, robusto y durable.
◎transmisión de dos hilos de la señal de 4-20mA DC, capacidad antiinterferente fuerte y distancia de transmisión larga.
◎El LED, LCD, indicador, tres clases de cabezas del indicador, lectura in situ es muy conveniente. Pueden ser utilizadas para medir medios viscosos, cristalinos y corrosivos.
◎El transmisor de presión del silicio de la difusión se utiliza en campos peligrosos y explosivos. El producto tiene las características de la tensión de poca intensidad, baja y del bajo consumo de energía. Es un producto a prueba de explosiones de seguridad inherente y se equipa de un certificado a prueba de explosiones.
◎Usando el material de acero inoxidable y la estructura protectora especial, y una serie de medidas de la protección tales como protección contra la luz, antiinterferente, anti-sobretensión, y encima actual del circuito del amplificador, mejora la capacidad del ambiente de trabajo de aislamiento, anticorrosión y anti-duro confiable, y es totalmente conveniente para los sitios industriales generales medida y las necesidades de control.
Parámetros técnicos del transmisor de presión
Uso típico | Líquido, gas, vapor | |||
Modelo del producto | NP-93420-IB/-IF/-IX/-IC/-IT/-IQ/-II/-III | |||
Gama de medición | LimitURL superior | |||
Presión de indicador | Presión de indicador del sello | Presión absoluta | Presión de indicador | |
0~5KPa~3.5MPa | 0~7KPa~100MPa | 0~20KPa~35MPa | 0~0.1KPa~2MPa | |
Material del diafragma | 316 L (de opcional) | |||
Accuracyclass | Clase 0,1, Class0.2 | |||
Fuente de alimentación | 24VDC | |||
Salida de la señal |
Salida de la señal 4… 20mA/HART/RS485/Modbus… |
|||
Temperatura ambiente | -40~+85℃ | |||
Temperatura de proceso | -25~+125℃ (se modifique para requisitos particulares >+125℃can) | |||
Conexión de proceso | Hilo, reborde (opcional) | |||
Humedecer tiempo | 0,1 ~ 16s ajustable | |||
Sobrecarga permitida | <2 times="" the="" rated="" range=""> | |||
Exhibición viva | LCD (opcional) | |||
Grado de la protección | IP67 | |||
Grado a prueba de explosiones | ExiaIICT6Ga, ExdIICT6Gb (véase el certificado para los detalles) |
Nota del ※: El producto se puede modificar para requisitos particulares según los requisitos específicos de usuarios.
