Datos del producto:
|
| Modelo: | NYRD702 | Repetibilidad: | ± 3m m |
|---|---|---|---|
| Resolución: | 1m m | Muestreo: | muestras/s del eco 55 |
| Señal de la corriente de salida: | 4-20mA | Niveles de la explosión: | EXiaIICT6 GA |
| Condiciones ambientales: | -40 ℃ ~ ℃ +80 | Frecuencia: | 100MHZ-1.8GHZ |
| Alta luz: | Transmisor llano de acero inoxidable del radar,Transmisor llano del radar de cuatro cables,transmisor del nivel de líquido del radar 20mA |
||

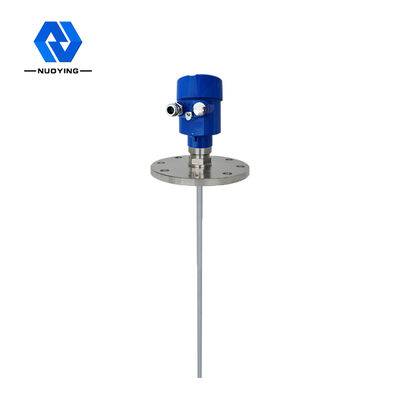

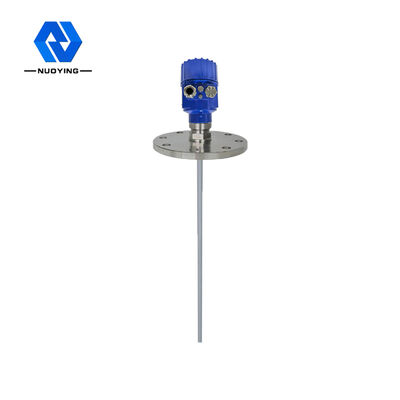

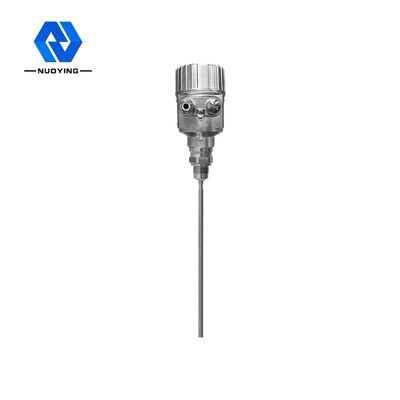

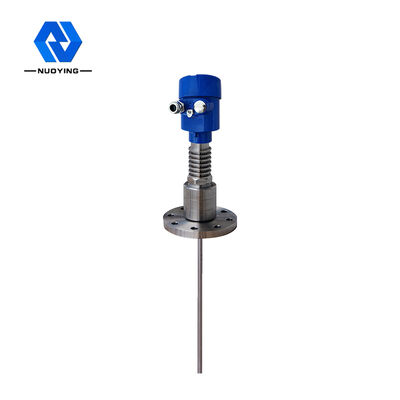

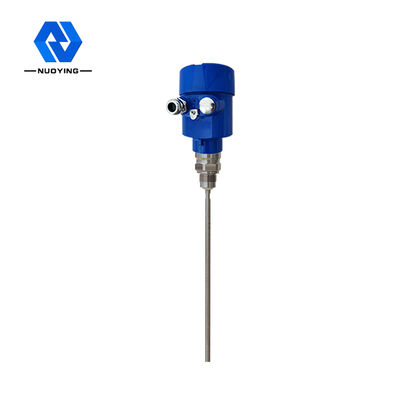

Transmisor llano de acero inoxidable 4-20mA/HART del radar NYRD702 (de dos hilos/de cuatro cables)
Transmisor llano de acero inoxidable del radar NYRD702
El metro llano del radar de la onda dirigida es un metro llano basado en el principio de la reflexión del ámbito de tiempo (TDR). Estancia lejos de exportaciones y de importaciones. El pulso electromágnetico de las propagaciones del indicador llano del radar a lo largo del cable o de la punta de prueba de acero a la velocidad de la luz. Para el metal y las latas plásticas, el metro no tocará la pared interna del tanque. Si el tanque del metal, indicador llano está instalado en el centro del tanque. La parte del pulso del metro llano se refleja para formar un eco y para volver al transmisor del pulso a lo largo de la misma trayectoria. El diagrama a la derecha muestra la instalación barra-formada del radar, que se utiliza principalmente para la medida llana líquida. La distancia entre el transmisor y la superficie del medio medido es proporcional a la época de propagación del pulso durante ese período, y se calcula la altura llana líquida. El sensor se puede instalar en el centro del tejado, si la parte inferior del envase para el cono, puede medir en la parte inferior del tanque.
Parámetro técnico de acero inoxidable del transmisor llano del radar NYRD702
| Parámetros |
Frecuencia: 100MHZ-1.8GHZ Gama de medición: - cable: los 0-30m; barra, coaxial: los 0-6m Velocidad de la respuesta: 0.2S (dependiendo del uso real) Exactitud: <0> |
| Interfaz de comunicaciones | Protocolo de comunicación del CIERVO |
| Repetibilidad | ± 3m m |
| Resolución | 1m m |
| Muestreo | muestras/s del eco 55 |
| Señal de la corriente de salida | 4-20mA/HART |
| Conexión de proceso |
Reborde DN50, DN80, DN100, DN150 |
| Presión de proceso | -1 ~ 40bar |
| Poder |
Poder: 24VDC (± el 10%), voltaje de ondulación: 1Vpp Consumo de energía: 22.5mA máximo |
| Condiciones ambientales | -40 ℃ ~ ℃ +80 |
| Vivienda del grado de la protección | IP68 |
| Niveles de la explosión | EXiaIICT6 GA |
| Conexión del alambre de la salida de la fuente y de la señal de alimentación de la instrumentación |
Distribución de un cable protegido dos-corazón Entrada del cable: 2 M20 × 1,5 (el diámetro de los cables de 5 - 9m m) |
Nota del ※: ¡Los productos se pueden modificar para requisitos particulares según los requisitos específicos de usuarios!
